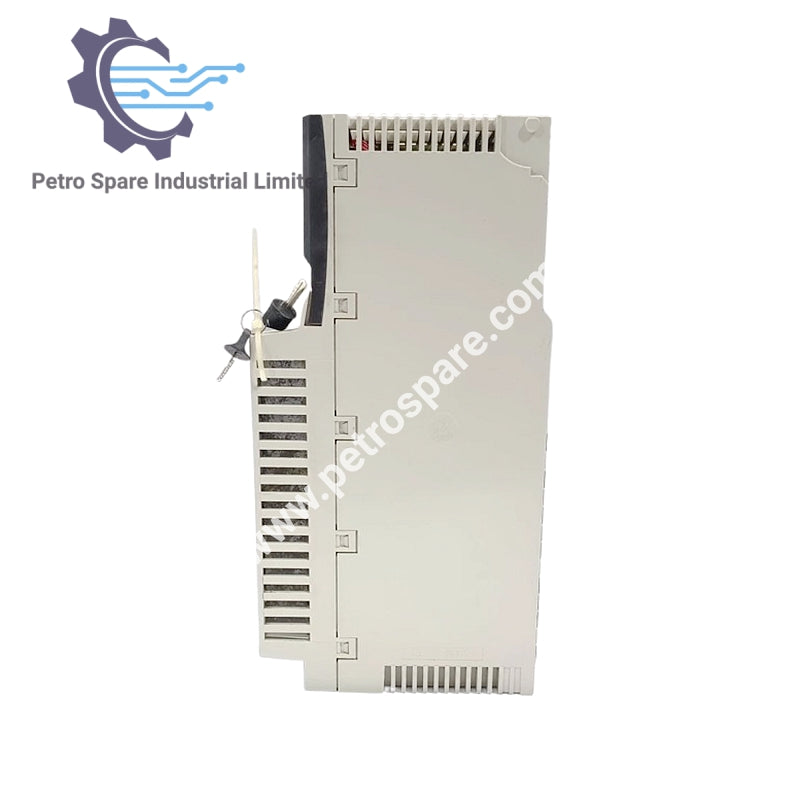

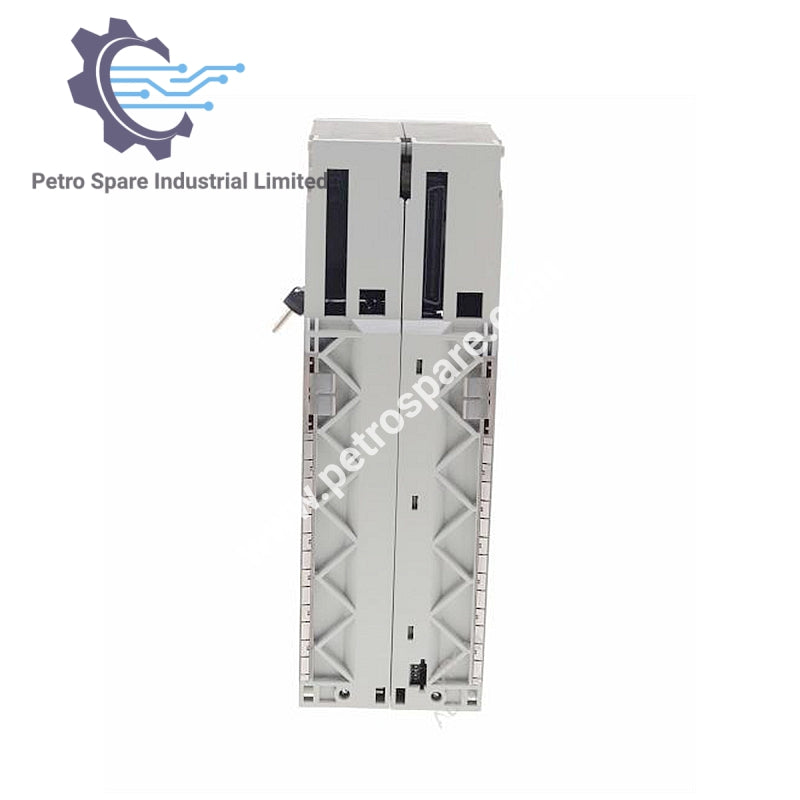

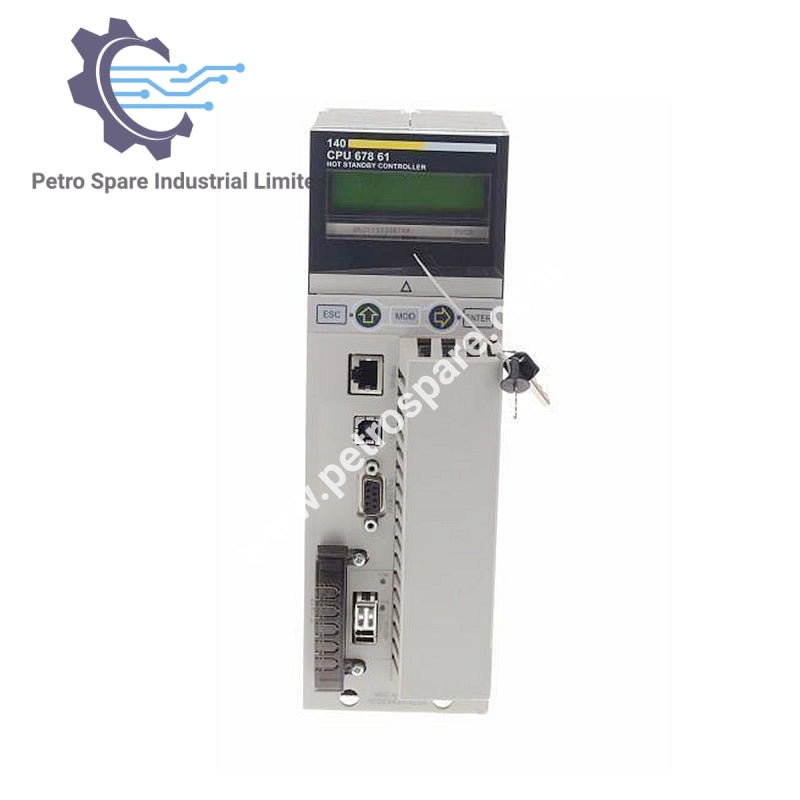

140CPU67861

Gambaran Keseluruhan

Prosesor Schneider 140CPU67861 Unity Hot Standby memberikan kawalan berprestasi tinggi dengan mod tunggal Ethernet dan memori 11 MB untuk aplikasi automasi lanjutan.

Prestasi Sistem

• Kekerapan Jam: 266 MHz

• RAM Dalaman: 11,264 kB (1,536 kB untuk data)

• Memori Boleh Kembang: 8 MB untuk penyimpanan fail melalui kad PCMCIA

• Arahan per ms: 10.28 Kinst/ms (100% Boolean), 10.07 Kinst/ms (65% Boolean / 35% Numerik)

• Overhed Sistem: 0.2 ms (tugas pantas), 1 ms (tugas induk)

Kemampuan I/O

• I/O Diskret (Jauh): 31,744 input / 31,744 output

• I/O Diskret (Teragih / Modbus Plus): 8,000 input / 8,000 output setiap rangkaian

• I/O Diskret (Ethernet Jauh): Tanpa had (31 titik, 28 slot maks)

• I/O Analog (Teragih / Modbus Plus): 500 input / 500 output setiap rangkaian

• I/O Analog (Ethernet Jauh): Tanpa had (31 titik, 28 slot maks)

• I/O Tempatan: 0 (dilarang dalam Hot Standby)

• I/O Khusus Aplikasi: Pautan bersiri, input gangguan berkelajuan tinggi, penandaan masa tepat, pengira

Komunikasi dan Kesambungan

• Sambungan Terpadu: 1 Modbus Plus, 1 Modbus (RS232/485), 1 USB, 1 gentian optik dengan Hot Standby

• Modul Pilihan: 6 (Ethernet, Modbus, Modbus Plus, Profibus DP, Sy/Max)

• Sambungan Maksimum:

• 6 Ethernet TCP/IP (tempatan)

• 6 Modbus Plus (tempatan)

• 6 Profibus DP (tempatan)

• 1 USB

• 2 AS-Interface (teragih)

• 4 AS-Interface (jauh)

• 1 Modbus (RS232/485 Modbus/ASCII)

Hot Standby dan Kawalan

• Sokongan Hot Standby: Ya

• Kawalan Proses: Terpadu

• Fungsi Suis: Port memori suis kekunci hidup/mati

• Tugas Dilarang dalam Hot Standby: Tugas pantas berkala, 128 tugas gangguan I/O, 128 tugas gangguan, 32 tugas gangguan pemasa, 4 tugas tambahan

Penunjuk Fizikal dan Tempatan

• Keperluan Arus Bas: 2,760 mA

• Isyarat Tempatan:

• 1 LED (hijau) untuk aktiviti Ethernet

• 1 LED (merah) untuk perlanggaran Ethernet

Konfigurasi Sistem

• Bilangan Slot: 10 / 16 / 4 / 6 / 2

• Bilangan Rak: 2 rak tempatan

• Stesen I/O Teragih: 63 stesen (1 rak, 3 rangkaian Modbus Plus)

• Stesen I/O Jauh: 31 rak setiap S908, Ethernet Quantum, atau Ethernet X80 I/O jauh

---
