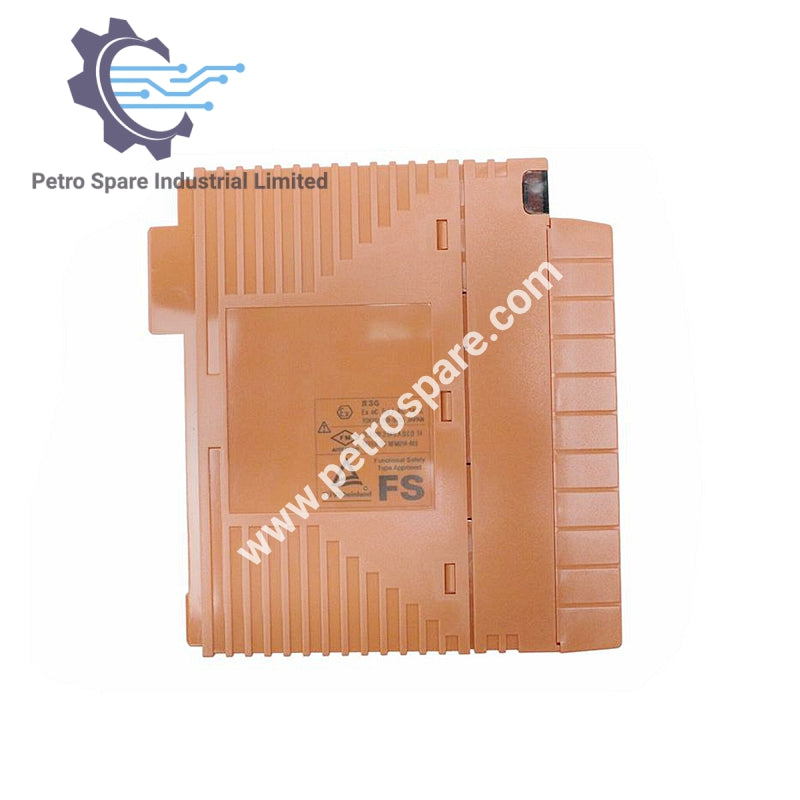

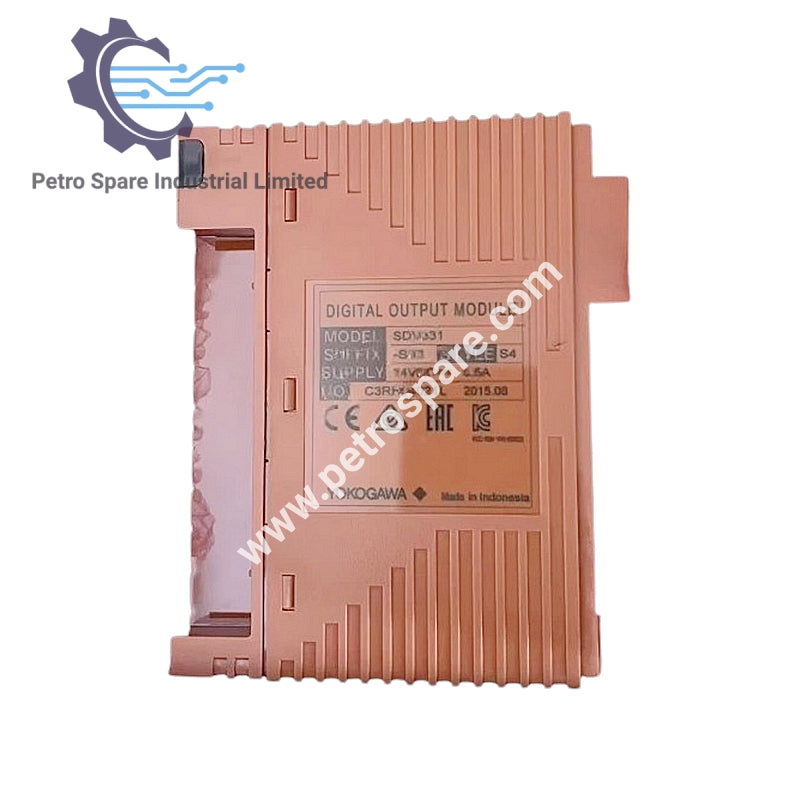

SDV531-S53

Présentation

• Modèle : SDV531-S53

• Type : Module de sortie numérique, 8 canaux, 24 V CC, isolation du module

• Codes suffixes :

  • -S : Type standard

  • 5 : Pour bornier à pince de pression ou câble MIL, sans protection antidéflagrante

  • 3 : Norme ISA G3, température de fonctionnement de -20 à +70 °C

Caractéristiques électriques

• Alimentation externe recommandée : 24 V CC, minimum 5 A

• Plage d’alimentation externe : 24 V CC +20 % / –10 %

• Capacité de courant : 5 A

• Courant de fuite maximal (état OFF) : 1,6 mA

• Type de sortie : Source de courant

• Courant maximal de charge : 0,6 A par ligne de sortie (4,8 A au total)

• Courant minimal de charge : 35 mA

• Plage de résistance de charge : 40–685 Ω

• Temps de réponse de la sortie : 30 ms maximum

• Tension de tenue : 2 kV CA entre les lignes de signal de sortie et le système pendant 1 minute (lignes d’entrée à 8 points reliées collectivement, lignes négatives)

Consommation électrique

• Consommation de courant :

  • 280 mA maximum à 5 V CC

  • 140 mA maximum à 24 V CC

---
