SDV531-S33

Aperçu

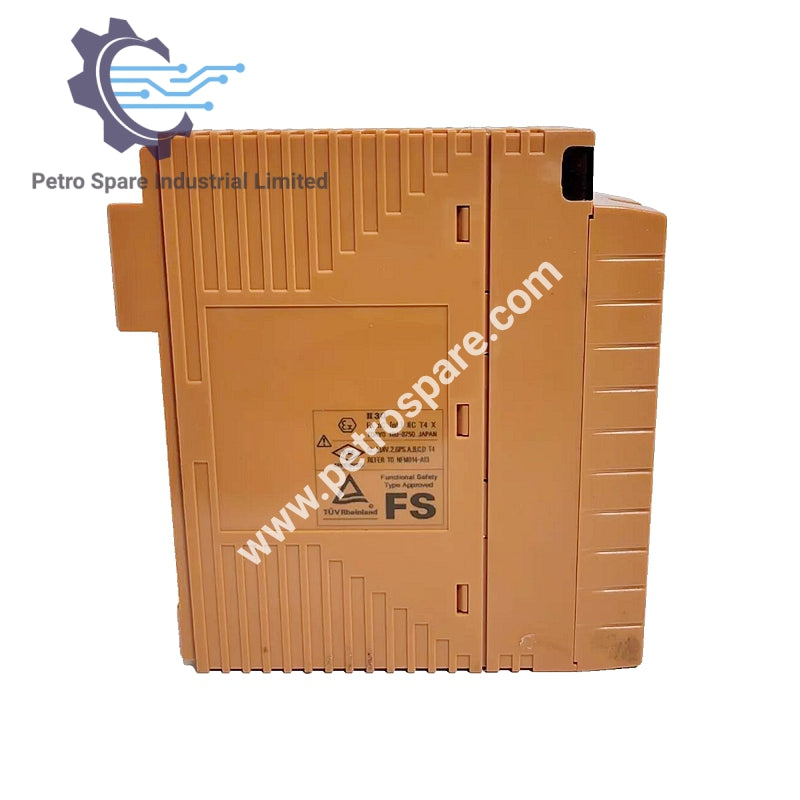

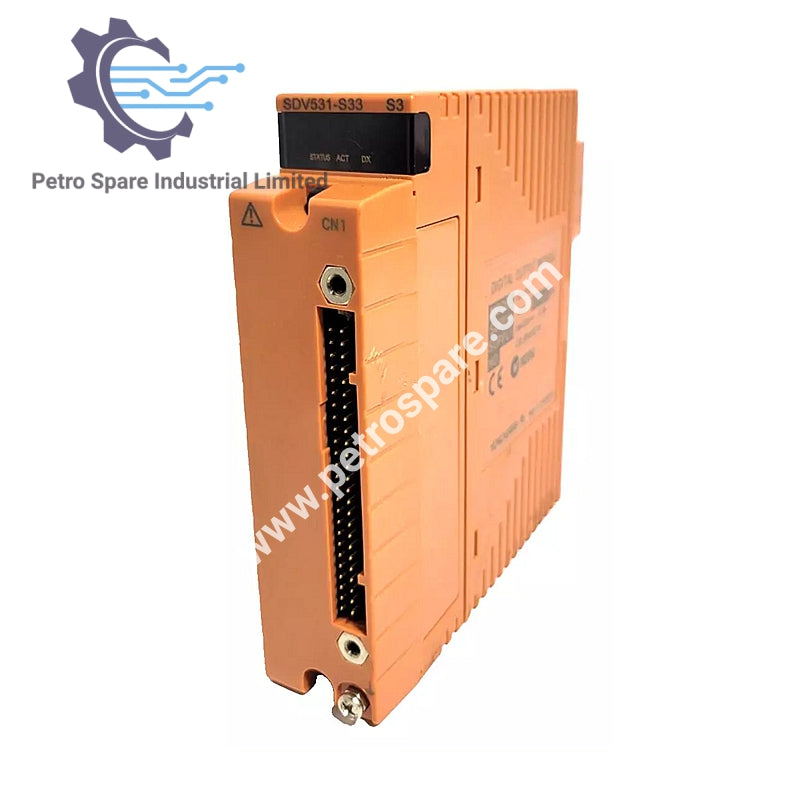

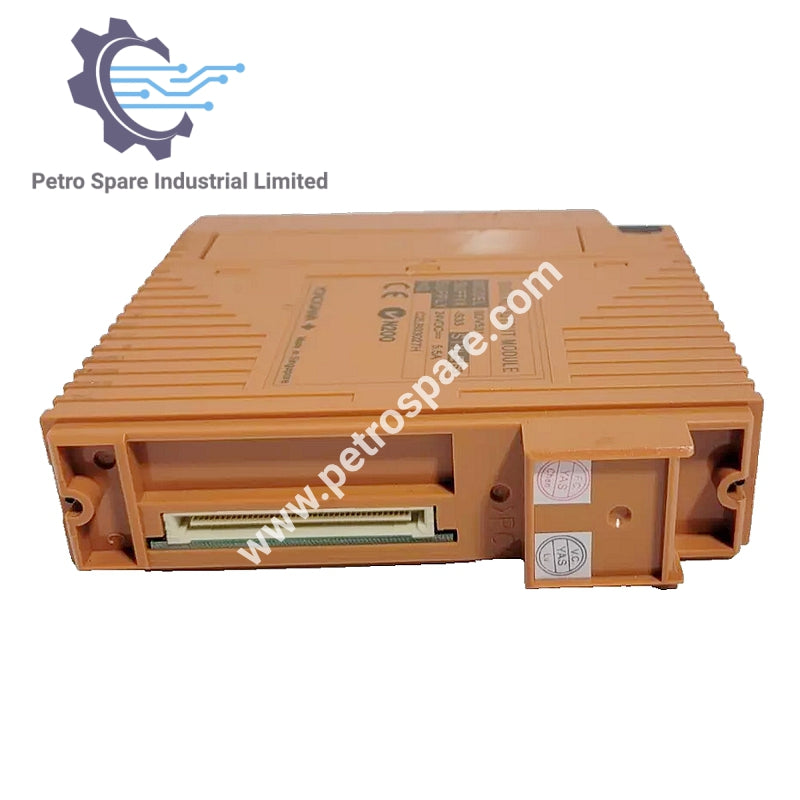

Yokogawa SDV531-S33 Le module de sortie numérique est un module 8 canaux conçu pour les systèmes de contrôle industriel, offrant une sortie fiable avec isolation du module et un format de sortie en source de courant.

Caractéristiques de sortie

• Tension de sortie : 24 V CC

• Chute de tension de sortie : 1 V maximum

• Spécification de l'alimentation externe : 24 V CC, 5 A minimum

• Alimentation externe : 24 V CC +20 %/–10 %

• Courant de fuite maximum à la sortie désactivée : 1,6 mA

• Format de sortie : source de courant

• Courant de charge maximum : 0,6 A/ligne de sortie (4,8 A sortie totale)

• Courant de charge minimum : 35 mA

• Plage de résistance de charge : 40 à 685 Ω

Temps de réponse et tension

• Temps de réponse de sortie : 30 ms maximum

• Tension de tenue : 2 kV CA entre les lignes de signal de sortie et le système pendant 1 minute

Alimentation et consommation

• Consommation de courant:

• 280 mA maximum (5 V CC)

• 140 mA maximum (24 V CC)

Détails physiques et de connexion

• Poids:

• Environ 0,28 kg (pour borne à pince de pression ou câble MIL)

• Environ 0,34 kg (avec adaptateur d'interface pour câble de signal dédié)

• Connexion externe : borne à pince de pression, câble MIL, câble de signal dédié (AKB331, AKB651)

---
