NFAR181-S50

Présentation du produit

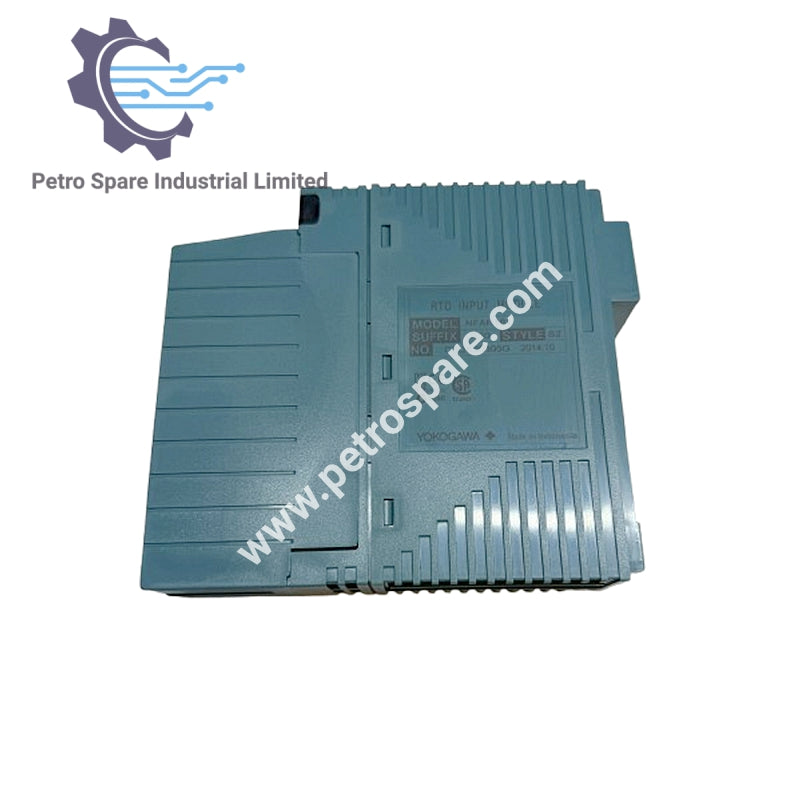

NFAR181-S50 est un module d'entrée RTD Yokogawa avec 12 canaux isolés, prenant en charge les capteurs Pt100 et JPt100 pour une mesure précise de la température.

Identification

• ID du produit : NFAR181-S50

• Modèle : Module d'entrée RTD NFAR181

• Type : Module d'entrée RTD

• Codes suffixes : –S Type standard, 5 Pas de protection contre l'explosion, 0 Type basique

Données des canaux et signaux

• Nombre de canaux d'entrée : 12 isolés

• Signal d'entrée : RTD (JIS C 1604, IEC 60751)

  • Type Pt100 à trois fils (JIS C 1604:1989, IEC 60751:1986)

  • Type JPt100 à trois fils (JIS C 1604:1989)

  • Type N pris en charge

• Tension d'entrée admissible : ±5 V

• Résistance d'entrée : ≥2 MΩ (alimentation ON), ≥2 MΩ (alimentation OFF)

• Précision : ±0,03 % de l'échelle complète (0–400 Ω)

• Résistance totale admissible de la source de signal plus câblage : ≤40 Ω par fil

• Courant de mesure : 1 mA

• Dérive en température : Max ±30 ppm/°C

Données électriques

• Tension de tenue : 1500 V AC pendant 1 min (entre l'entrée et le système)

• Consommation maximale de courant : 450 mA à 5 V DC

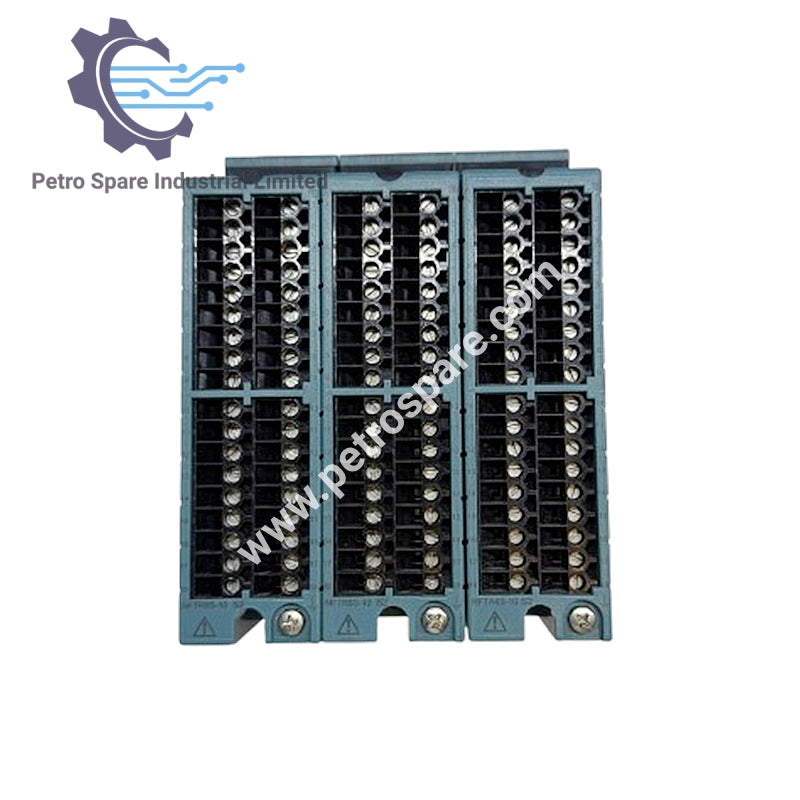

• Connexion externe : Bornier à pince de pression

Performance

• Cycle de rafraîchissement des données : 1 s

• Détection de coupure : Configurable HAUT/BAS, temps de détection 60 s

Données mécaniques

• Poids : 0,2 kg

---
