AAI835-H53/K4A00

Présentation

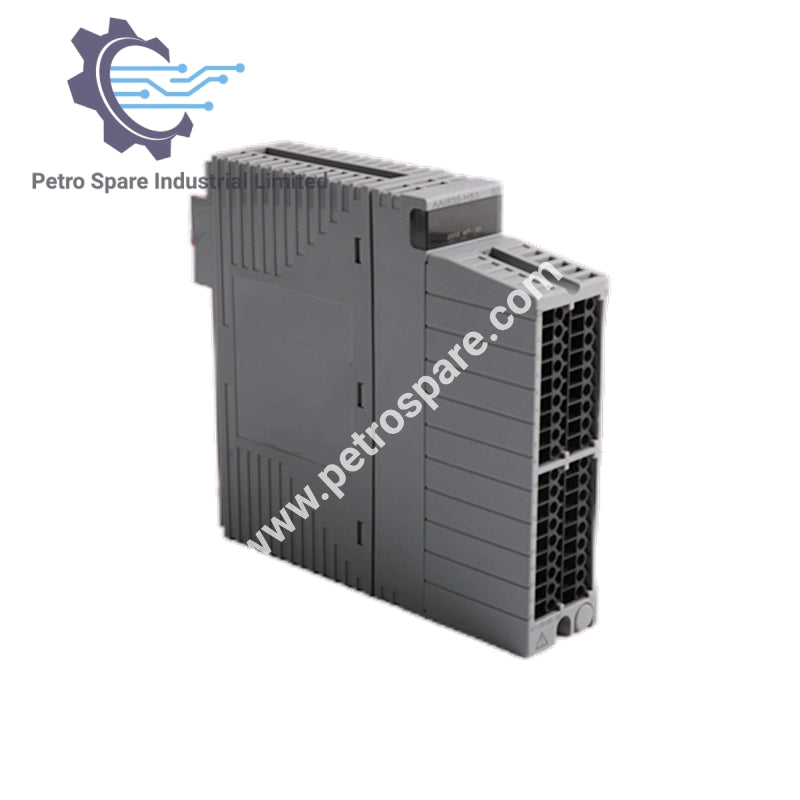

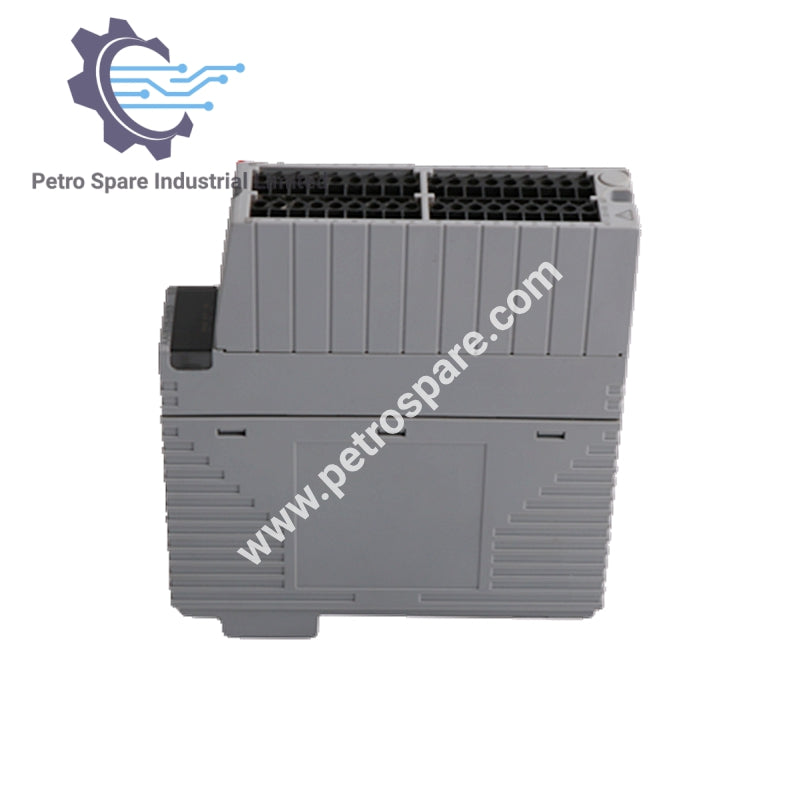

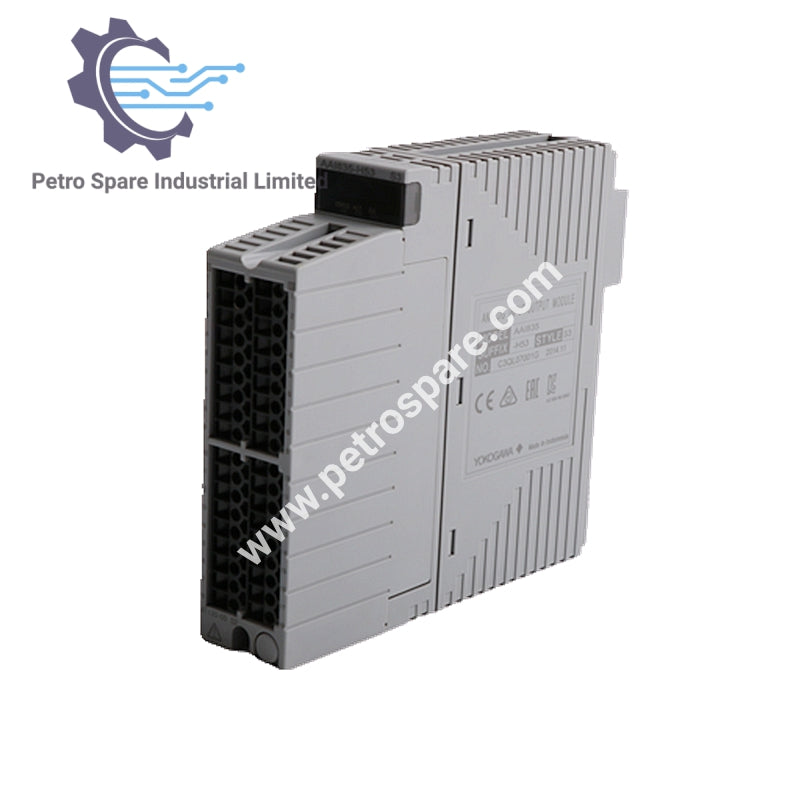

AAI835-H53/K4A00 est un module E/S analogique Yokogawa avec 4 canaux d'entrée et 4 canaux de sortie isolés (4–20 mA), conçu pour le traitement de signal haute précision dans les systèmes d'automatisation industrielle.

Spécifications E/S

• Signal d'entrée : 4–20 mA × 4 canaux

• Signal de sortie : 4–20 mA × 4 canaux

• Courant d'entrée admissible : 25 mA

• Résistance d'entrée (Alimentation ON) : 0–7500 Ω

• Résistance de charge (Sortie) :
  • ≥ 15,0 V à 20 mA
  • ≤ 29,3 V à 0 mA

Précision & Détection

• Précision d'entrée : ±16 μA

• Précision de sortie : ±48 pA

• Seuil de détection circuit ouvert : < 0,65 mA

Caractéristiques électriques

• Isolation des canaux : 500 V AC entre entrée/sortie/système pendant 1 min

• Consommation électrique :
  • 360 mA @ 5 V DC
  • 450 mA @ 24 V DC

Physique

• Poids : 0,3 kg

Codes suffixes

• -H : Avec communication numérique (protocole HART)

• 5 : Pas de protection contre l'explosion

• 3 : Revêtement G3 & plage de température étendue (–20 à 70 °C)

Code optionnel

• /K4A00 : Comprend l'adaptateur d'interface câble KS (ATK4A-00)

---
