AAI143-S00 S1

Présentation

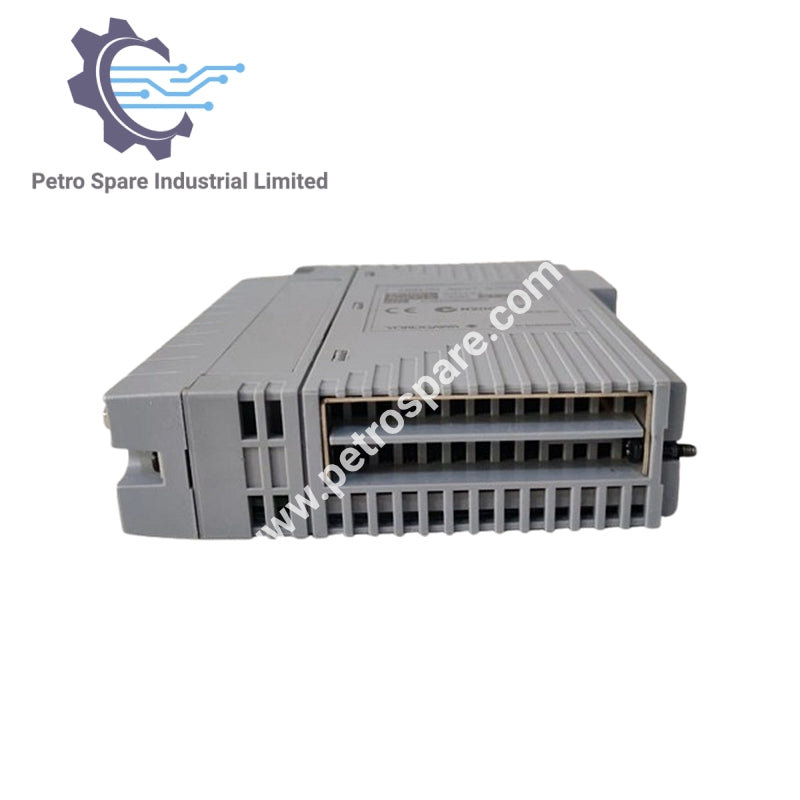

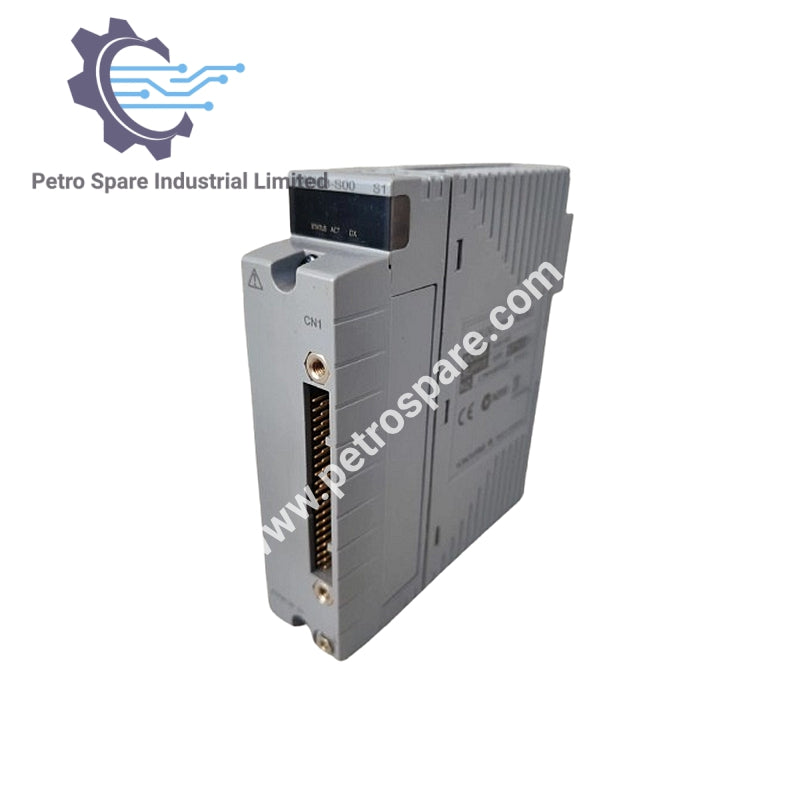

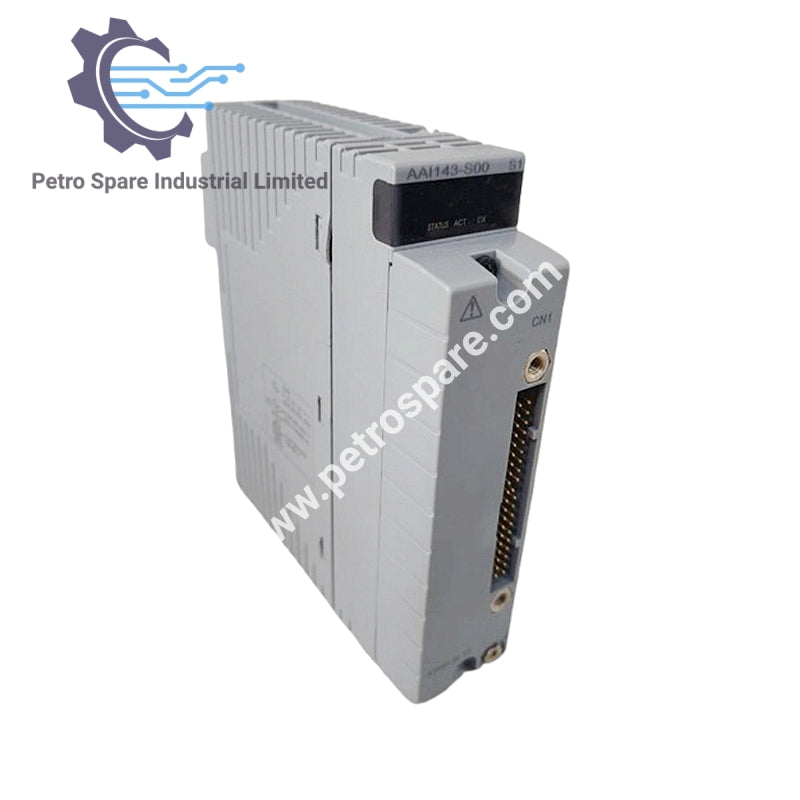

AAI143-S00 S1 est un module d'entrée analogique isolé 16 canaux de Yokogawa supportant des signaux de 4 à 20 mA, conçu pour une acquisition de données multi-canaux précise en automatisation industrielle.

Caractéristiques d'entrée

• Nombre de canaux : 16 isolés

• Signal d'entrée : 4 à 20 mA

• Courant d'entrée admissible : 24 mA

• Résistance d'entrée (Alimentation ON) : 270 Ω (20 mA) à 350 Ω (4 mA)

• Résistance d'entrée (Alimentation OFF) : ≥ 500 kΩ

• Tension de tenue : 1500 V AC entre l'entrée et le système pendant 1 minute

• Période de mise à jour des données : 10 ms

• Alimentation de l'émetteur : 19,0 V à 25,5 V (limite de courant de sortie 25 mA)

• Câblage de l'émetteur : 2 fils ou 4 fils sélectionnable par canal via un réglage de broche

Précision & Stabilité

• Précision : ±16 µA

• Dérive thermique : ±16 µA par 10 °C

Alimentation & Communication

• Consommation maximale de courant : 230 mA (5 V DC), 540 mA (24 V DC)

• Poids : 0,3 kg

• Communication externe : Bornier à pince de pression, câble connecteur MIL, câble dédié (KS1)

• Communication HART : Disponible

Codes suffixes

• -S Type standard

• 0 : Toujours 0

• 0 : Type de base

---
