AAI135-H53

Présentation

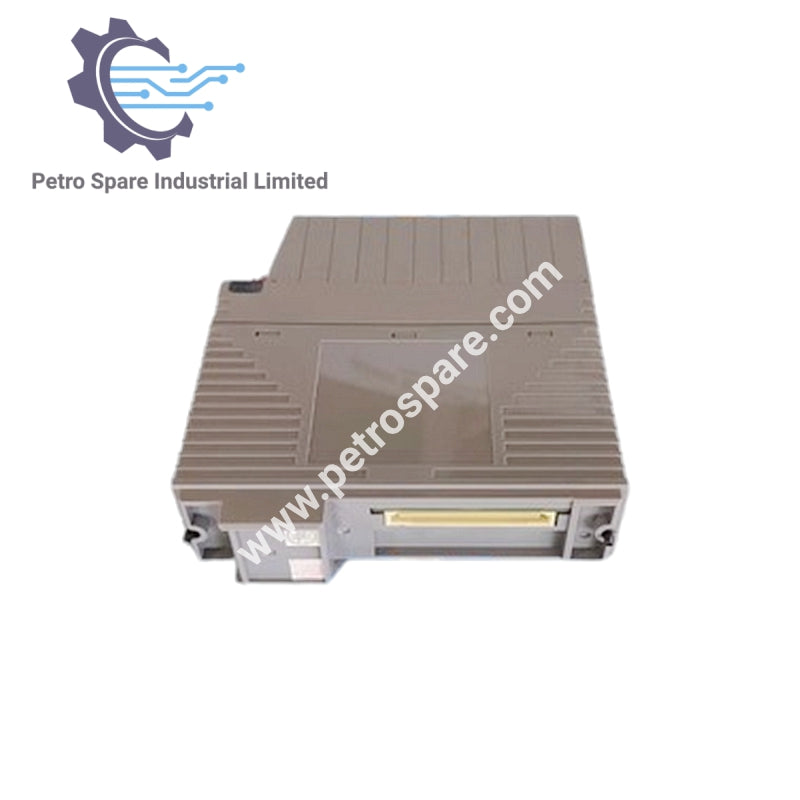

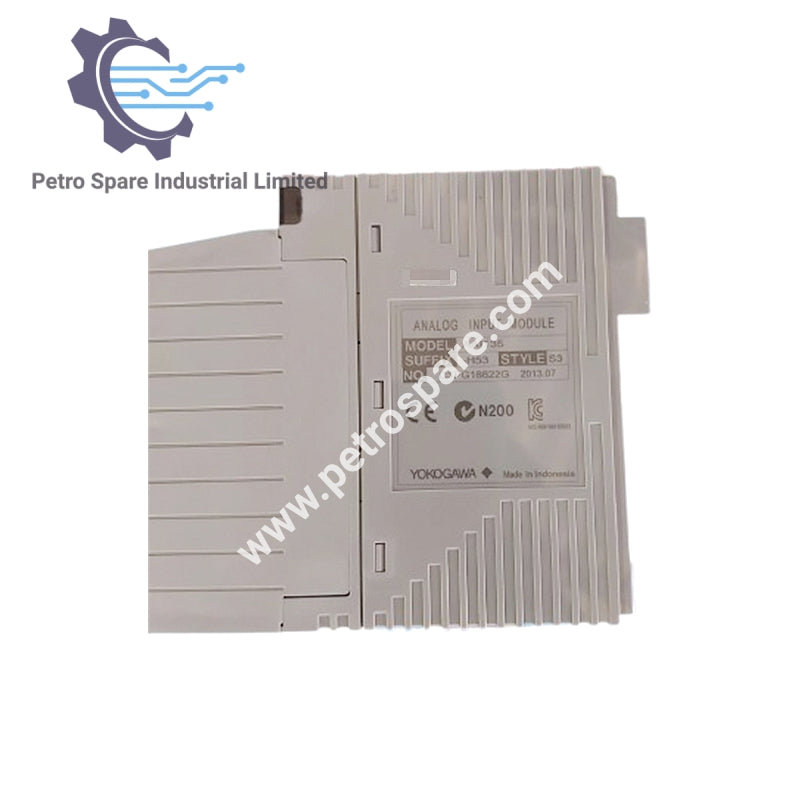

Yokogawa AAI135-H53 est un module d'entrée analogique isolé à 8 canaux supportant des signaux de 4 à 20 mA, conçu pour une acquisition précise des signaux dans des environnements industriels.

Canal et Signal

• Nombre de canaux E/S : entrée 8 canaux, isolée

• Type de signal : 4 à 20 mA

• Courant d'entrée admissible : 25 mA

Isolation électrique

• Tension de tenue (entrée vers système) : 500 VAC pendant 1 minute

• Tension de tenue (entre canaux d'entrée) : 500 VAC pendant 1 minute

Résistance d'entrée

• Alimentation ON : 290 Ω (à 20 mA) à 450 Ω (à 4 mA)

• Alimentation OFF : 500 kΩ ou plus

Performance

• Période de mise à jour des données : 10 ms

• Alimentation de l'émetteur : 15,0 V ou plus (à 20 mA), 29,3 V ou moins (à 0 mA)

• Dérive de température : ±16 µA par 10 °C

Consommation d'énergie et poids

• Consommation maximale de courant : 360 mA (5 V CC), 450 mA (24 V CC)

• Poids : 0,3 kg

Modèle et options

• Modèle : AAI135

• Codes suffixes :

• -H : Avec communication numérique (protocole HART)

• 5 : Pas de protection contre l'explosion

• 3 : Option norme ISA G3 et option température (-20 à 70 °C)

---
