IC200MDL240J

Présentation

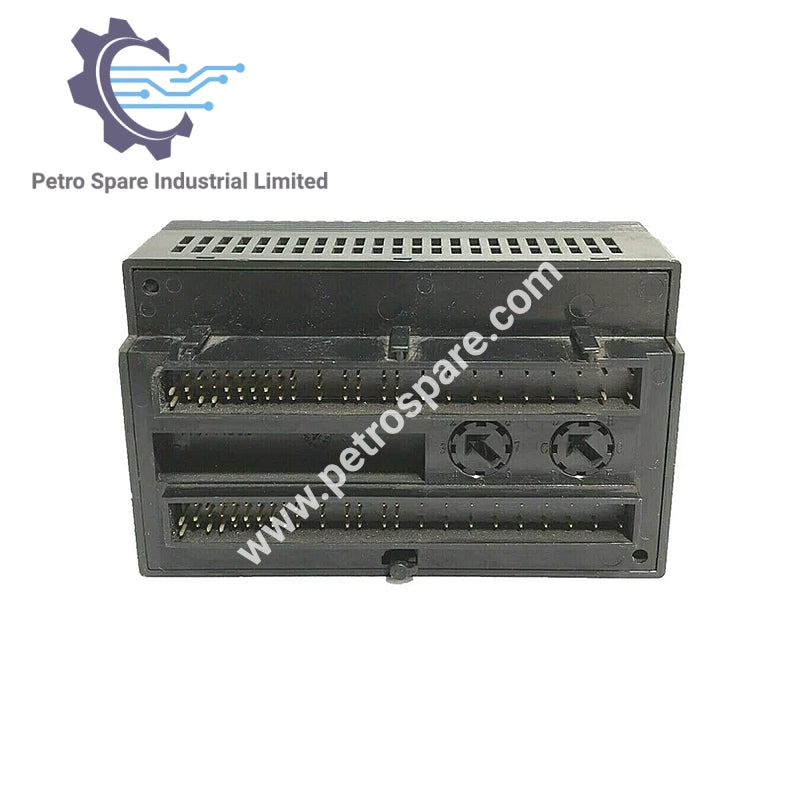

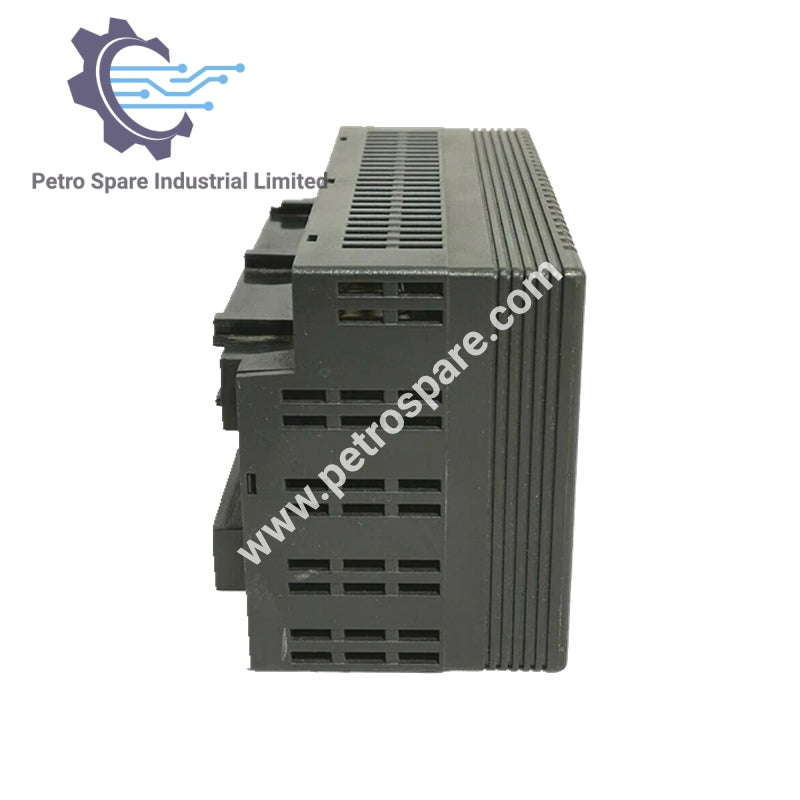

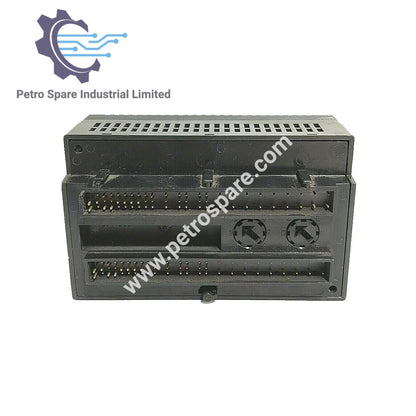

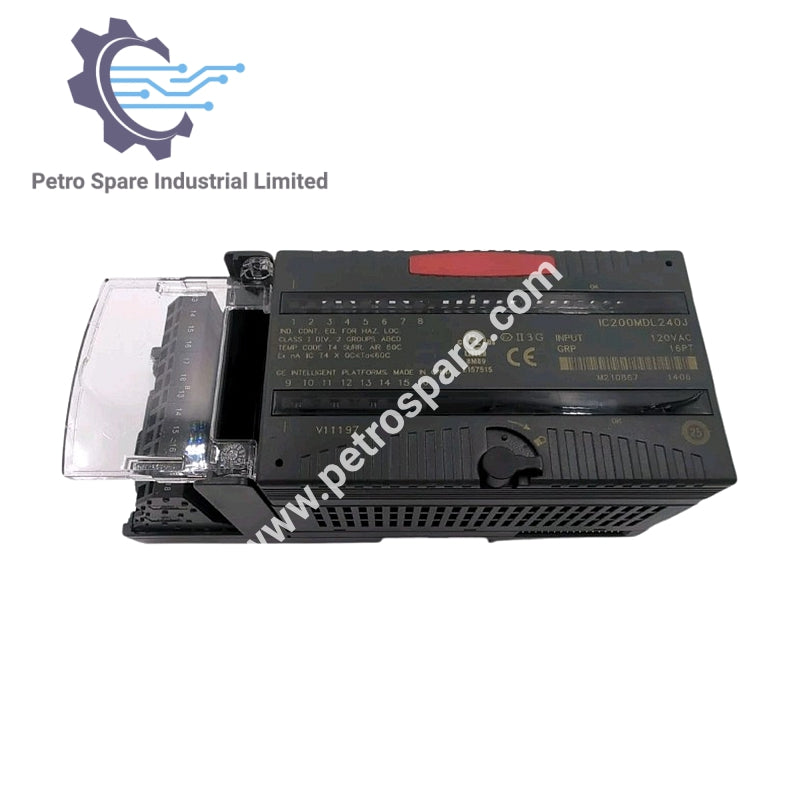

Le VersaMax IC200MDL240J est un module d'entrée CA GE Fanuc avec 16 entrées sourcing (logique positive), regroupées en deux ensembles de huit, doté d'indicateurs LED pour l'état des entrées et l'alimentation du backplane.

---

Spécifications techniques

• Type d'entrée : CA, sourcing (logique positive)

• Nombre d'entrées : 16 (2 groupes de 8)

• Plage de tension d'entrée : 0 … 132 VAC (120 VAC nominal)

• Temps de réponse : ON ≤ 1 cycle, OFF ≤ 2 cycles

• Isolation : Entrée vers logique/masse châssis 250 VAC continu ; 1500 VAC pendant 1 min

• Alimentation du backplane : Fourni directement par le backplane du système

• Indicateurs : LED par canal d'entrée et pour l'alimentation du backplane

---

Installation & Sécurité

• Montage : Aucune réduction de capacité requise si monté verticalement ; réduction applicable à 132 VAC (pas à 120 VAC)

• Insertion à chaud : Doit être effectuée avec précaution pour éviter de perturber les autres modules du backplane

• Risque d'explosion : La substitution des composants n'est pas autorisée

• Inspection : Vérifier l'intégrité du module avant l'installation ; remplacer s'il est endommagé

---
