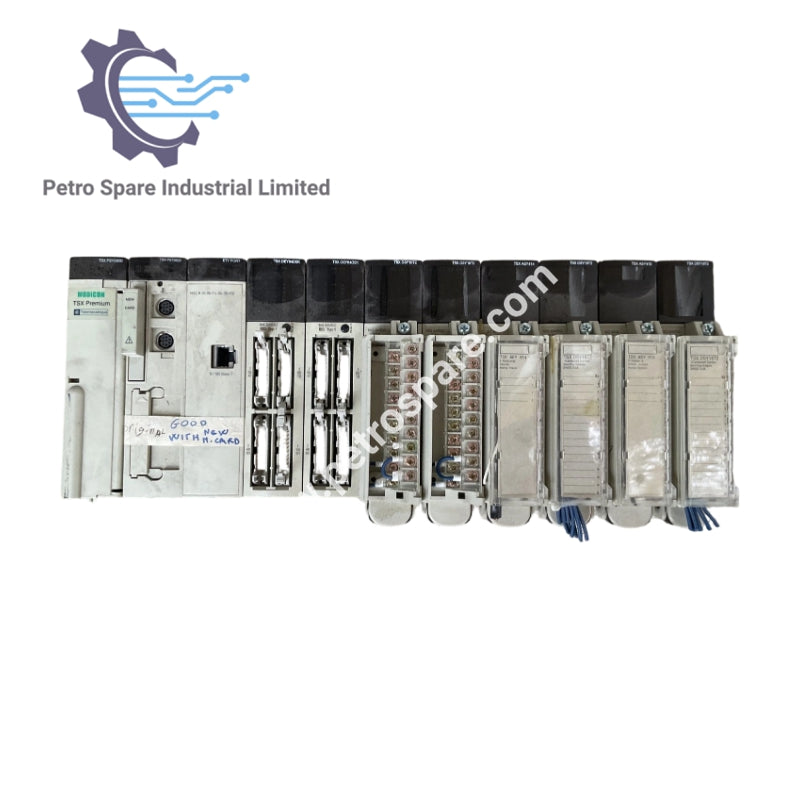

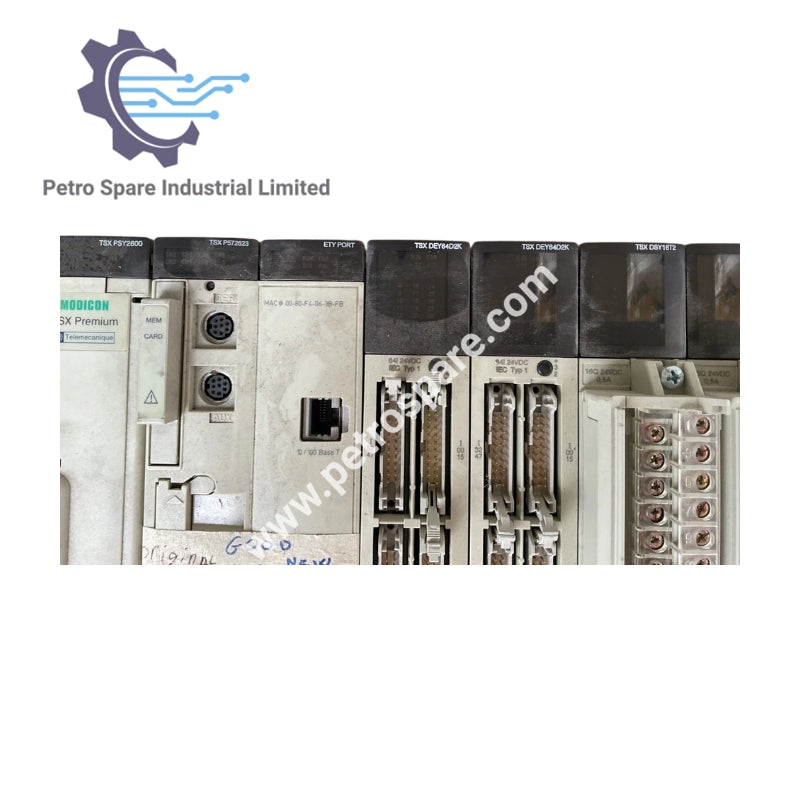

TSX572623

Présentation du produit

Le Schneider Electric TSX572623 est un processeur double format conçu pour la plateforme d'automatisation Modicon Premium, compatible avec les logiciels PL7 Junior/Pro et doté de communications Ethernet et série intégrées.

Caractéristiques techniques

Traitement & Mémoire

• RAM interne : 48K mots (programme et données, sans PCMCIA)
• Support PCMCIA : 160K mots pour le programme, 2688K mots pour le stockage des données
• Vitesse d'exécution : 0,19 μs (booléen, sans carte), 0,25 μs (arithmétique fixe), 2,6 μs (virgule flottante)
• Instructions par ms : Jusqu'à 4,76 Kinst/ms (100 % booléen, sans carte)

Capacité E/S & Système

• Capacité E/S discrètes : 1024 points
• Capacité E/S analogiques : 80 canaux
• Baies supportées : 16 (4/6/8 emplacements), 8 (12 emplacements)
• Nombre total d'emplacements : 64, 96 ou 128
• Contrôle de processus : Jusqu'à 30 boucles simples

Communication

• Ports intégrés : 1x Ethernet TCP/IP (RJ45, 10/100 Mbit/s), 1x série non isolée (mini DIN, 19,2 kbit/s)
• Support bus de terrain : 1 module bus de terrain, 4 AS-Interface, ou 1 CANopen

Structure de l'application

• Tâches : 1 maître, 1 rapide, 64 tâches événementielles
• Surcharge système : 1 ms (maître), 0,35 ms (tâche rapide)

Électrique & Mécanique

• Consommation de courant : 1110 mA sous 5 V DC
• Format du module : Double
• Poids : 0,76 kg (1,68 lb)
• Indice de protection : IP20
• Degré de pollution : 2
• Traitement protecteur : TC

Environnement

• Température de fonctionnement : 0–60°C (32–140°F)
• Température de stockage : -25–70°C (-13–158°F)

---
