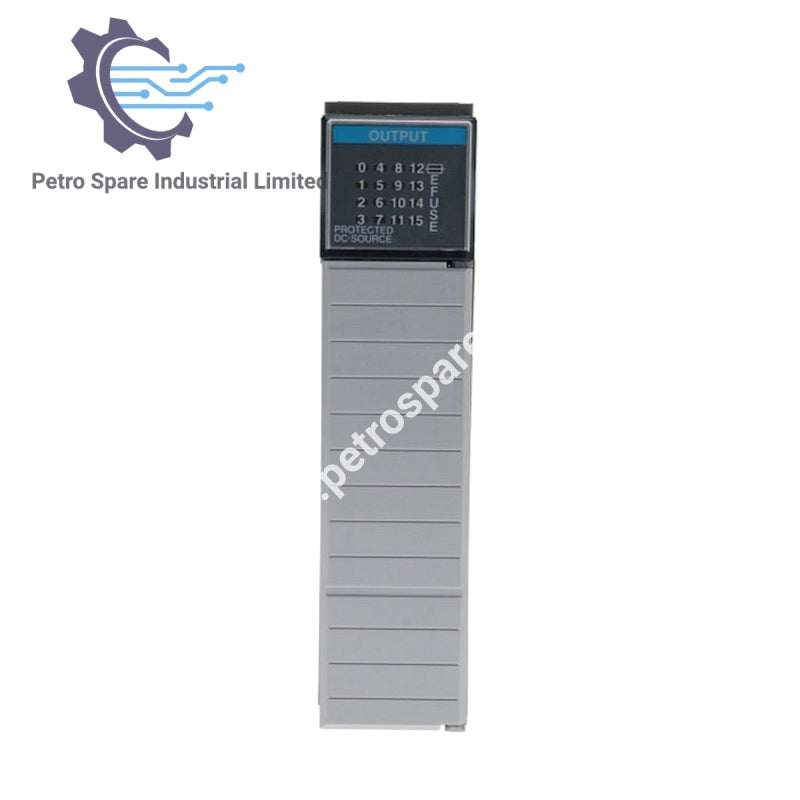

1746-OB16E

Aperçu

1746-OB16E est un module de sortie CC protégé électroniquement Allen-Bradley SLC 500 pour la commutation sûre de charges CC en automatisation industrielle.

Configuration de sortie

• Nombre de sorties : 16

• Points par commun : 16

• Tension de fonctionnement : 10–30 V CC (source)

Charge électrique

• Courant de charge minimum : 1 mA

• Chute de tension en état de marche (max) : 1,0 V @ 0,5 A

• Courant de surtension maximal par point : 2,0 A pendant 10 ms

• Courant de fuite en état d'arrêt (max) : 1 mA

Exigences en matière d'alimentation

• Consommation de courant du backplane : 0,135 A @ 5V CC

Temps de réponse

• Délai de signal (charge résistive, max) : Marche = 1,0 ms, Arrêt = 1,0 ms

---
