6GK1105-2AD10

Présentation du produit

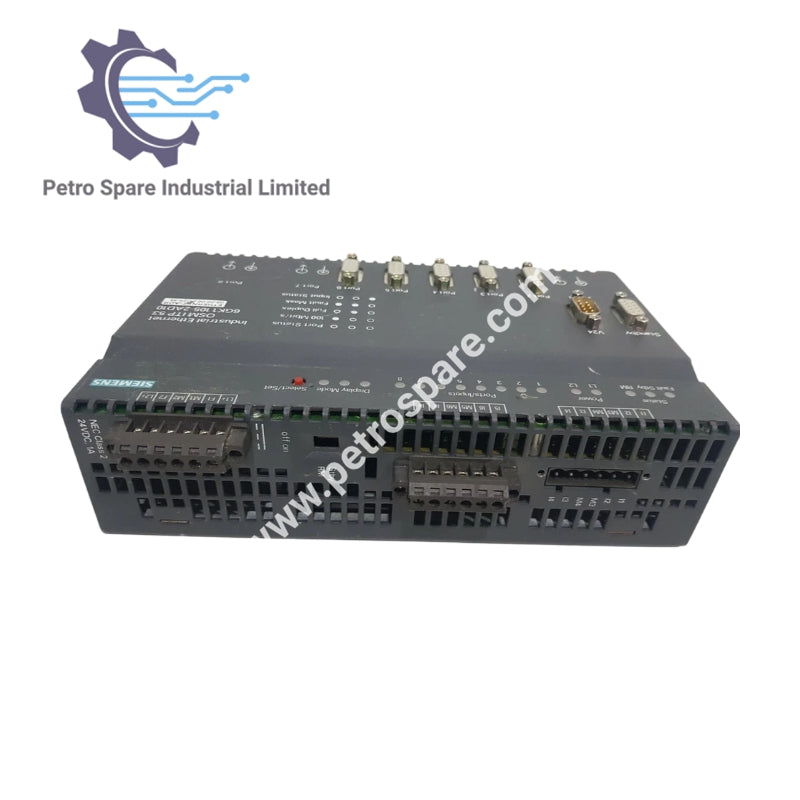

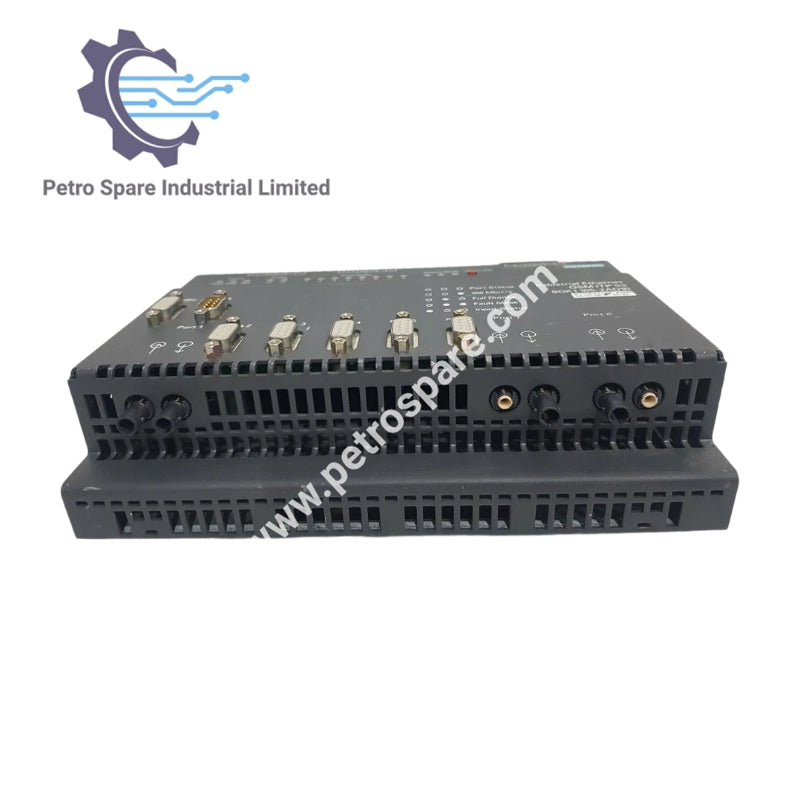

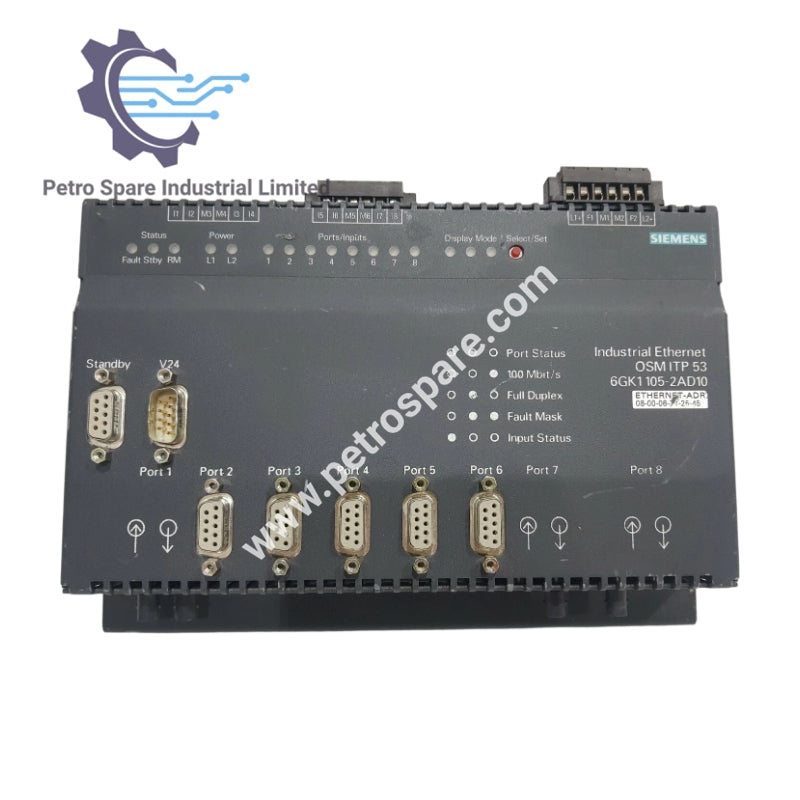

6GK1105-2AD10 SIMATIC NET, COMMUTATEUR OPTIQUE OSM ITP53 MOD. W. 3 PORTS FOC 100 MBIT/S, 5 PORTS ITP 10/100 MBIT/S ET 8 ENTRÉES NUMÉRIQUES ; ALIMENTATION REDONDANTE 24V CC, CONTACT DE SIGNALISATION, GESTIONNAIRE DE REDONDANCE INTÉGRÉ AVEC GESTION DE RÉSEAU TEMPÉRATURE AMBIANTE MAX. +55 DEGR. C.

Caractéristiques techniques

• Tension d’alimentation : CC 24 V externe (plage 18–32 V)
• Consommation électrique : max. 20 W
• Consommation de courant : max. 1 A
• Protection par fusible : T 1,6 A / 250 V à l’entrée d’alimentation

• Entrées numériques : 8
• Tension du signal d’entrée (0) : -30 à +3 V (nominal 24 V)
• Tension du signal d’entrée (1) : 13 à 30 V (nominal 24 V)
• Courant d’entrée (0) : max. 0,008 mA
• Courant d’entrée (1) : 0,008 A

• Tension des contacts de signalisation : 24 V CC nominal
• Courant des contacts de signalisation : max. 0,1 A

• Ports optiques : 3 × 100 Mbit/s
• Ports ITP : 5 × 10/100 Mbit/s
• Connexion électrique (entrées numériques) : bornier enfichable 4 pôles (2 connexions)

• Température de fonctionnement : 0 à 60 °C
• Température de stockage : -40 à +80 °C
• Température ambiante maximale : +55 °C

---
