6GK7343-2AH11-0XA0

Présentation du produit

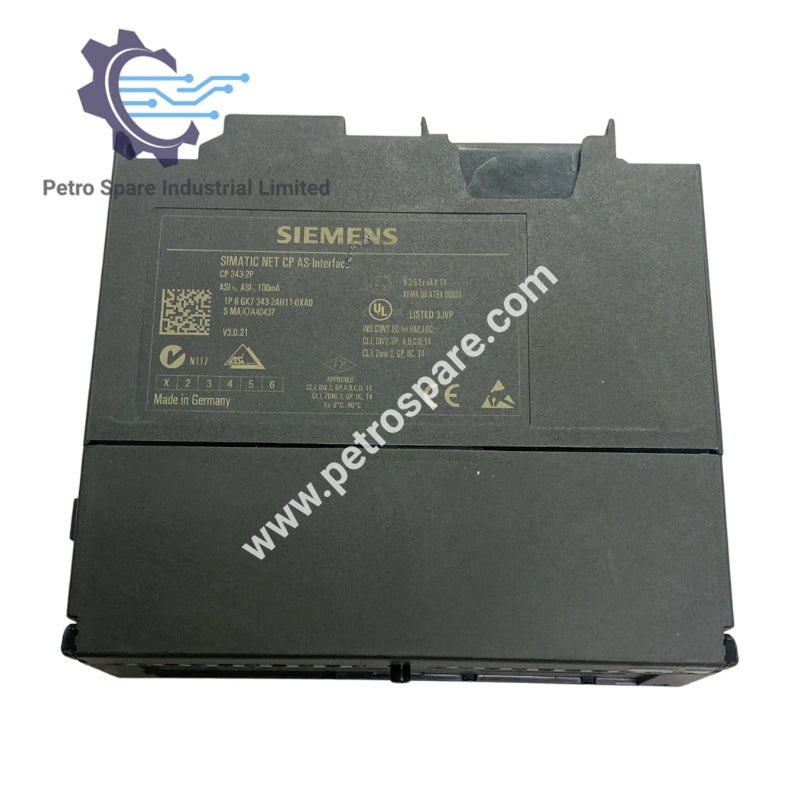

6GK7343-2AH11-0XA0 Le CP 343-2P est un maître AS-Interface utilisé pour connecter les SIMATIC S7-300 et ET 200M aux réseaux AS-Interface.

Caractéristiques techniques

• Classe de protection : IP20
• Connexion électrique : connecteur avant S7-300, 20 broches
• Alimentation électrique : via le bus de fond de panier

Entrées / Sorties

• Entrées maximales (AS-Interface) : 496
• Sorties maximales (AS-Interface) : 496
• Nombre maximal d’esclaves AS-i : 62
• Temps de cycle du bus :
  • 31 esclaves : 5 ms
  • 62 esclaves : 10 ms
• Accès E/S numériques : via image de processus/adresses périphériques
• Accès E/S analogiques : via transfert d’enregistrements de données

Données mécaniques

• Largeur : 40 mm
• Hauteur : 125 mm
• Profondeur : 120 mm
• Méthode de montage : rail de montage S7
• Format du module : système modulaire S7-300

Conditions ambiantes

• Température de fonctionnement (rail horizontal) : 0 … 60 °C
• Température de fonctionnement (rail vertical) : 0 … 40 °C
• Température de transport : -40 … +70 °C
• Température de stockage : -40 … +70 °C
• Humidité relative à 25 °C : max 95%
• Altitude maximale d’installation : 2 000 m

---
