6ES7350-2AH01-0AE0

Présentation du produit

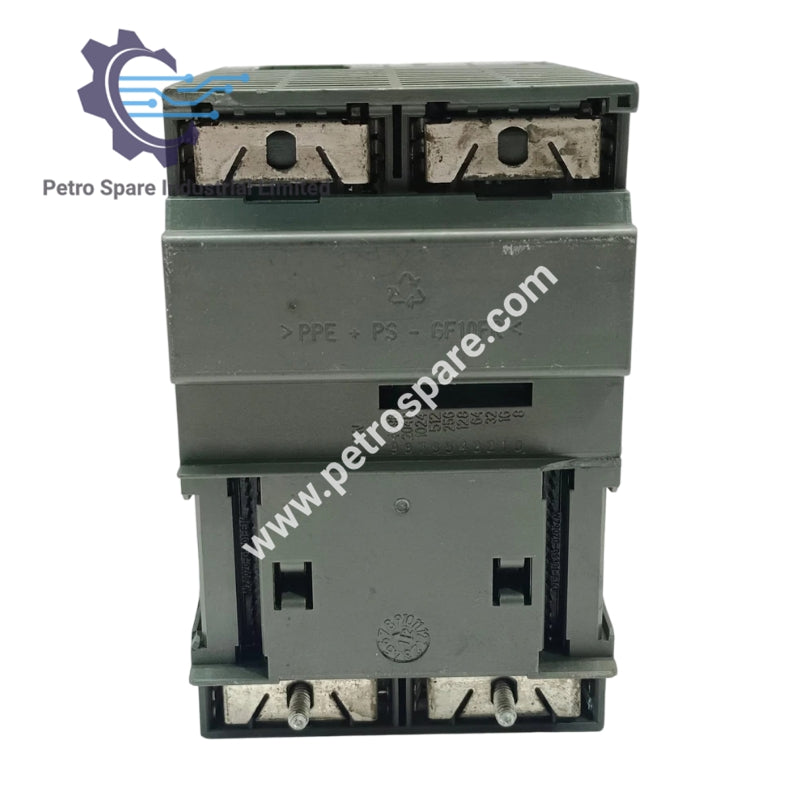

6ES7350-2AH01-0AE0 est un module compteur SIMATIC S7-300 FM 350-2 avec 8 canaux, prenant en charge le comptage, la mesure de fréquence, la mesure de vitesse, la mesure de durée de période et le dosage.

Caractéristiques techniques

• Tension d'alimentation : Valeur nominale (CC) 24 V

  Plage admissible : 20,4 V – 28,8 V

• Courant d'entrée :

  Depuis la tension de charge L+ (sans charge), max. 150 mA

  Depuis le bus de fond de panier 5 V CC, max. 100 mA

• Alimentation de l'encodeur : Alimentation encodeur NAMUR 8,2 V

  Protection contre les courts-circuits : Oui

  Courant de sortie max. : 200 mA

• Perte de puissance : Typique 10 W

• Entrées numériques :

  Nombre d'entrées numériques : 8

  Nombre d'entrées NAMUR : 8

  Fonctions : 1 chacune pour démarrage/arrêt de porte

  Tension d'entrée :

  Signal "0" : -3 à +5 V

  Signal "1" : 11 à 30,2 V

  Courant d'entrée :

  Signal "0" max. 2 mA

  Signal "1" typ. 9 mA

  Signal NAMUR "0" max. 1,2 mA, signal "1" min. 2,1 mA

  Délai d'entrée max. 50 µs

  Fréquence d'entrée max. 20 kHz

  Longueur de câble max. 100 m (blindé)

• Sorties numériques :

  Nombre de sorties numériques : 8

  Protection contre les courts-circuits : Oui

  Tension de sortie signal "1" min. L+ (-0,8 V)
