6ES7972-0BB60-0XA0

Spécifications générales

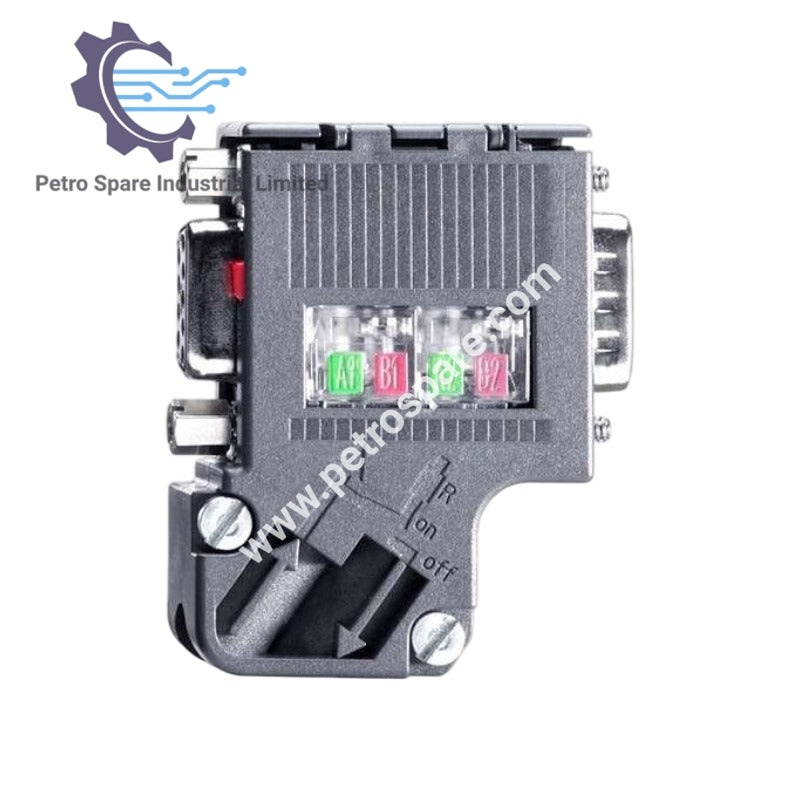

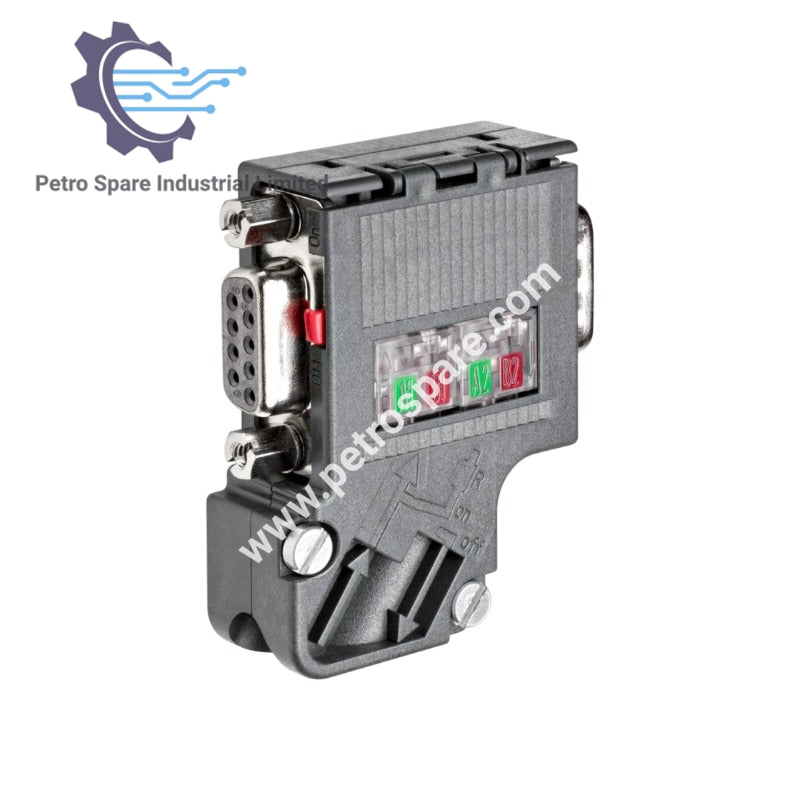

• Désignation du type de produit: Connecteur de bus PROFIBUS

• Numéro de commande: 6ES7972-0BB60-0XA0

• Famille: SIMATIC S7

• Poids net: 34 g

Vitesse de transmission

• Débit avec PROFIBUS DP: 9,6 kbit/s ... 12 Mbit/s

Connexions d'interface

• Nombre de connexions électriques pour câbles PROFIBUS: 2

• Nombre de connexions électriques pour composants réseau ou équipements terminaux: 1

• Type de connexion électrique pour câbles PROFIBUS: Contacts à dénudage intégré pour câbles d'installation PB FC à 2 conducteurs

• Type de connexion électrique pour composants réseau ou équipements terminaux: Connecteur Sub-D (9 broches)

• Type FastConnect: Oui

Conception, dimensions et poids

• Type de sortie de câble: Sortie de câble à 35°

• Largeur: 15,8 mm

• Hauteur: 54 mm

• Profondeur: 39,5 mm

• Poids net: 34 g

Conditions ambiantes autorisées

• Température ambiante pendant le fonctionnement: -25 ... +60 °C

• Température ambiante pendant le stockage: -40 ... +70 °C

• Température ambiante pendant le transport: -40 ... +70 °C

• Classe de protection IP: IP20

Propriétés et composants du produit

• Sans silicone: Oui

• Prise de connexion PG: Oui

• Relief de traction: Oui

Normes, spécifications et approbations

• Conformité RoHS: Oui

• Approbation UL: Oui

---
