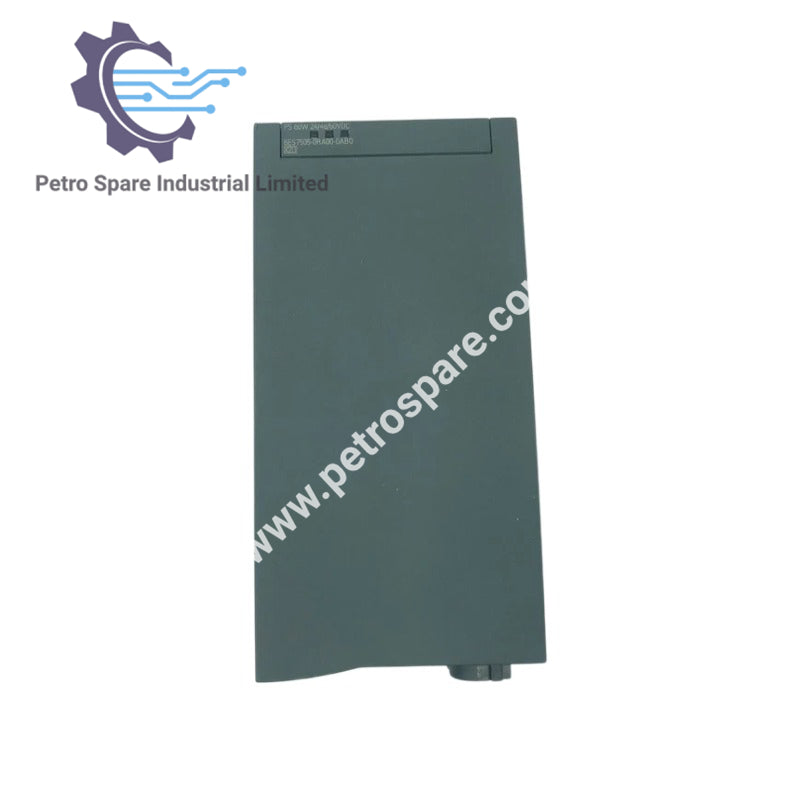

6ES7505-0RA00-0AB0

Présentation du produit

Le 6ES7505-0RA00-0AB0 est une alimentation système SIMATIC S7-1500 PS 60 W qui fournit au bus de fond de panier du S7-1500 une tension de fonctionnement à partir d’une entrée 24/48/60 V CC.

Informations générales

• Désignation du type de produit : PS 60 W 24/48/60 V CC
• État fonctionnel du matériel : FS03
• Version du firmware : V1.0.0
• Montage sur rail : Oui

Ingénierie

• STEP 7 TIA Portal : V12 et ultérieure
• STEP 7 : V5.5 SP3 et ultérieure

Tension d’alimentation

• Valeur nominale : 24 V / 48 V / 60 V CC
• Plage admissible (limite inférieure) : 19,2 V (statique), 18,5 V (dynamique)
• Plage admissible (limite supérieure) : 72 V (statique), 75,5 V (dynamique)
• Protection contre l’inversion de polarité : Oui
• Protection contre les courts-circuits : Oui
• Temporisation en cas de coupure de tension : 20 ms

Courant d’entrée

• Valeur nominale à 24 V CC : 3 A
• Valeur nominale à 48 V CC : 1,5 A
• Valeur nominale à 60 V CC : 1,2 A

Sortie et puissance

• Protection contre les courts-circuits : Oui
• Puissance fournie au bus de fond de panier : 60 W
• Puissance dissipée (nominale) : 12 W

Caractéristiques physiques

• Largeur : 70 mm
• Hauteur : 147 mm
• Profondeur : 129 mm
• Poids : env. 600 g

---
