6ES7412-1XJ07-0AB0

Présentation du produit

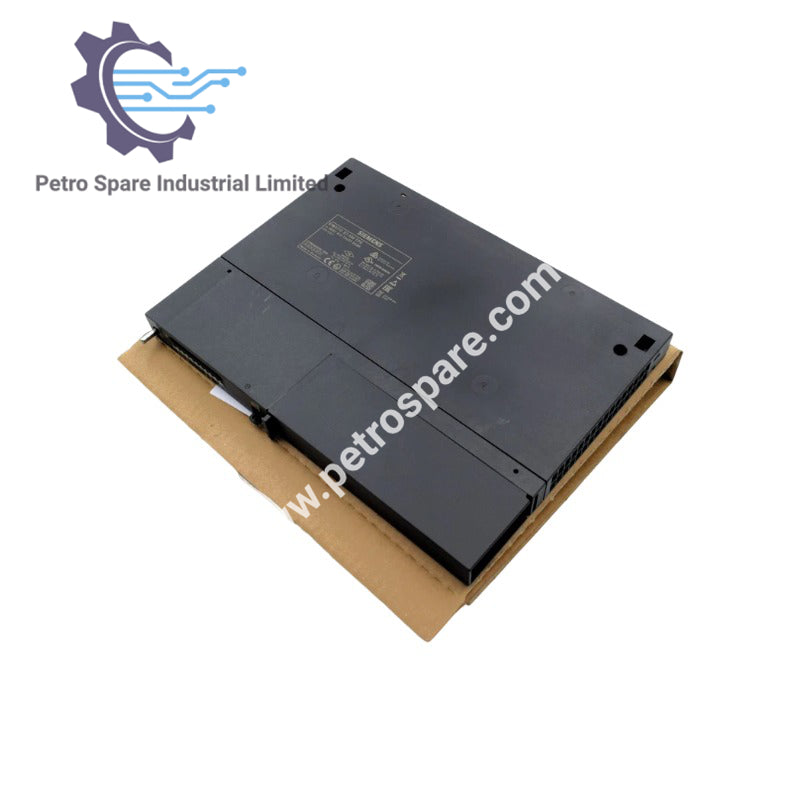

Le 6ES7412-1XJ07-0AB0 est une unité centrale SIMATIC S7‑400 CPU 412‑1 dotée d’une mémoire de travail de 512 Ko (256 Ko de code, 256 Ko de données) et d’une interface MPI/DP à 12 Mbit/s.

Informations générales

• Désignation du type de produit : CPU 412‑1
• État fonctionnel du matériel : 01
• Version du firmware : V7.0
• Mode isochrone : Oui (uniquement pour PROFIBUS)

Ingénierie

• Progiciel de programmation : STEP 7 V5.4 ou version ultérieure avec HSP 261

CiR – Configuration en RUN

• Temps de synchronisation CiR (charge de base) : 100 ms
• Temps de synchronisation CiR (par octet d’E/S) : 30 µs

Alimentation et courant

• Valeur nominale : Alimentation via l’alimentation système
• Depuis le bus de fond de panier 5 V CC (typ.) : 0,7 A
• Depuis le bus de fond de panier 5 V CC (max.) : 0,8 A
• Depuis le bus de fond de panier 24 V CC (max.) : 150 mA (150 mA par interface DP)
• Depuis l’interface 5 V CC (max.) : 90 mA (sur l’interface DP)
• Perte de puissance (typ.) : 3,5 W

Temps de traitement du CPU

• Opérations sur bits (typ.) : 31,25 ns
• Opérations sur mots (typ.) : 31,25 ns
• Arithmétique à virgule fixe (typ.) : 31,25 ns
• Arithmétique à virgule flottante (typ.) : 62,5 ns

Caractéristiques physiques

• Largeur : 25 mm
• Hauteur : 290 mm
• Profondeur : 219 mm
• Poids : env. 700 g

---
