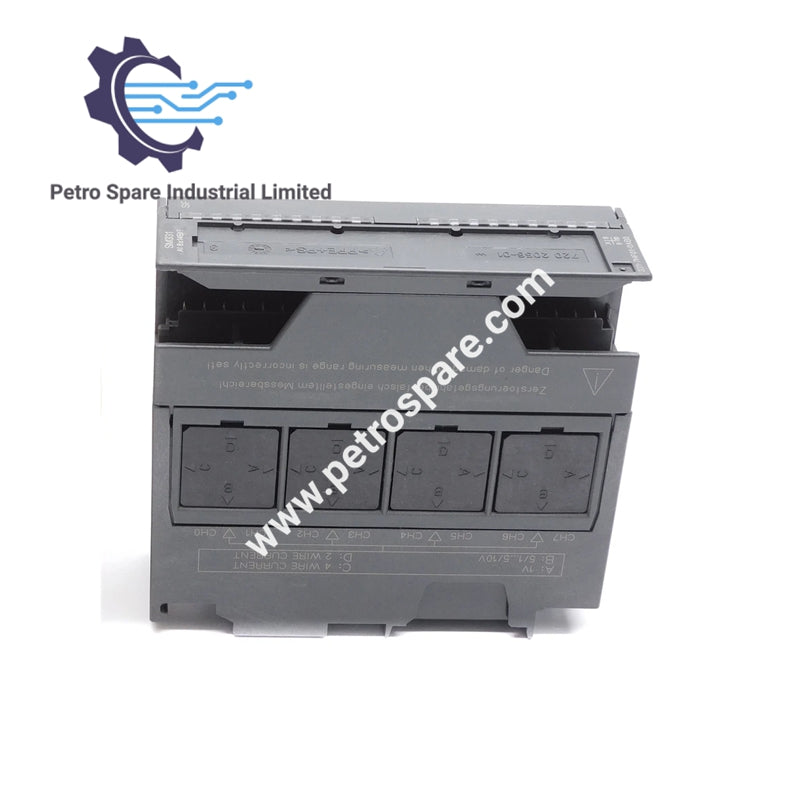

6ES7331-7HF01-0AB0

Aperçu

• Modèle : 6ES7331-7HF01-0AB0

• Type : Module d’entrée analogique SIMATIC S7‑300 (SM 331)

• Application : Fournit 8 canaux d’entrée analogique galvanique isolés pour la mesure de courant/tension dans les systèmes S7‑300, supportant les interruptions, diagnostics et mode isochrone

Caractéristiques électriques

• Courant d’entrée :

  • Depuis la tension de charge L+ : max. 50 mA (sans charge)

  • Depuis le bus de fond de panier 5 V CC : max. 60 mA

• Perte de puissance : Typique 1,5 W

• Entrées analogiques : 8 canaux, résolution 14 bits

• Temps de conversion : 0,052 ms par canal

• Tension d’entrée admissible (limite de destruction) :

  • Max. 20 V CC en permanence

  • Max. 75 V CC pendant 1 s (facteur de service 1:20)

• Courant d’entrée admissible (limite de destruction) : Max. 40 mA

Isolation

• Type d’isolation : Galvanique isolée

• Tension d’essai d’isolation : 500 V CC

Connectivité

• Méthode de connexion : Connecteur frontal requis, 20 broches

Spécifications mécaniques

• Largeur : 40 mm

• Hauteur : 125 mm

• Profondeur : 120 mm

• Poids : Environ 200 g

---
