IC697PWR713

Aperçu

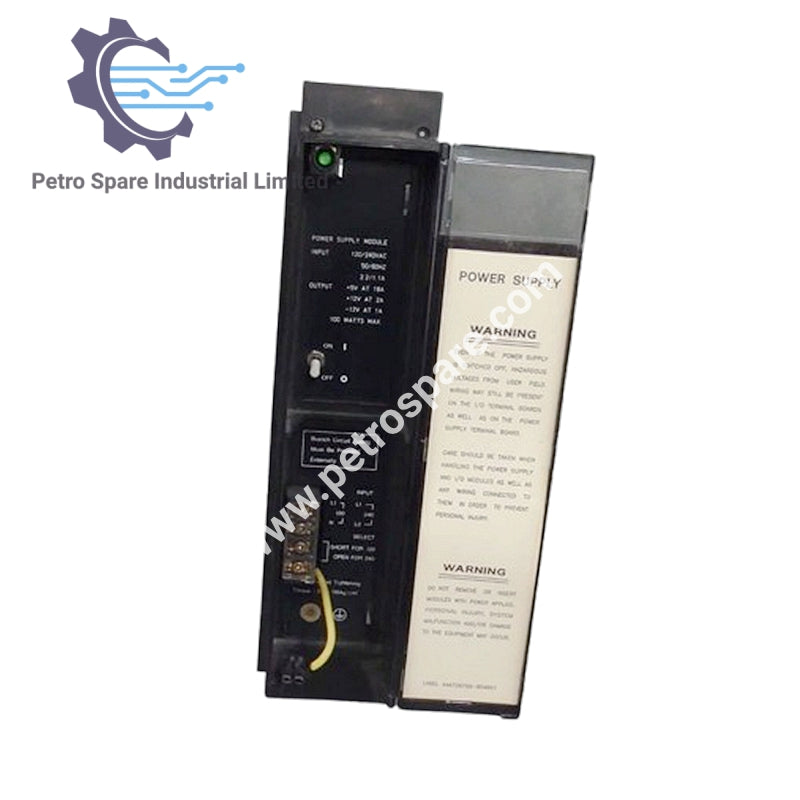

IC697PWR713 est un module d'alimentation de 100 watts pour les systèmes GE Fanuc Series 90-70, prenant en charge les sources d'entrée AC et DC.

Spécifications Électriques

• Tension nominale : 120/240 VAC ou 125 VDC

• Plage de tension d'entrée : 90–264 VAC ou 100–150 VDC

• Puissance d'entrée : 135 W à pleine charge

• Puissance de sortie : 100 W au total

• Sorties CC:

  • +5 VCC jusqu'à 20 A

  • +12 VCC jusqu'à 2 A

  • –12 VCC jusqu'à 1 A

Installation et intégration en rack

• Montage : Montage coulissant en rack

• Connecteur : Montage sur backplane 48 broches

• Emplacement du slot : Slot le plus à gauche du rack IC697 ou VME Integrator

• Support de rack : Peut alimenter deux racks si la charge totale est dans la limite

• Interconnexion : Câble pré-câblé disponible pour un deuxième rack

Caractéristiques de protection

• Protection contre les surtensions:

  • La sortie se coupe si le bus +5 V dépasse 6,2 ±0,5 V

  • La réinitialisation nécessite un cycle d'alimentation

  • Fusible : 3AG 3 A, 250 V (ne s'ouvre qu'en cas de défaut interne)

• Protection contre le surcourant:

  • La tension s'effondre en cas de surcharge

  • Pas d'activation du fusible en cas de court-circuit ou de surcharge

• Correction du facteur de puissance : Incluse pour le fonctionnement en courant alternatif

• Jumper : Disponible pour les dispositifs de protection contre les surtensions externes

---
