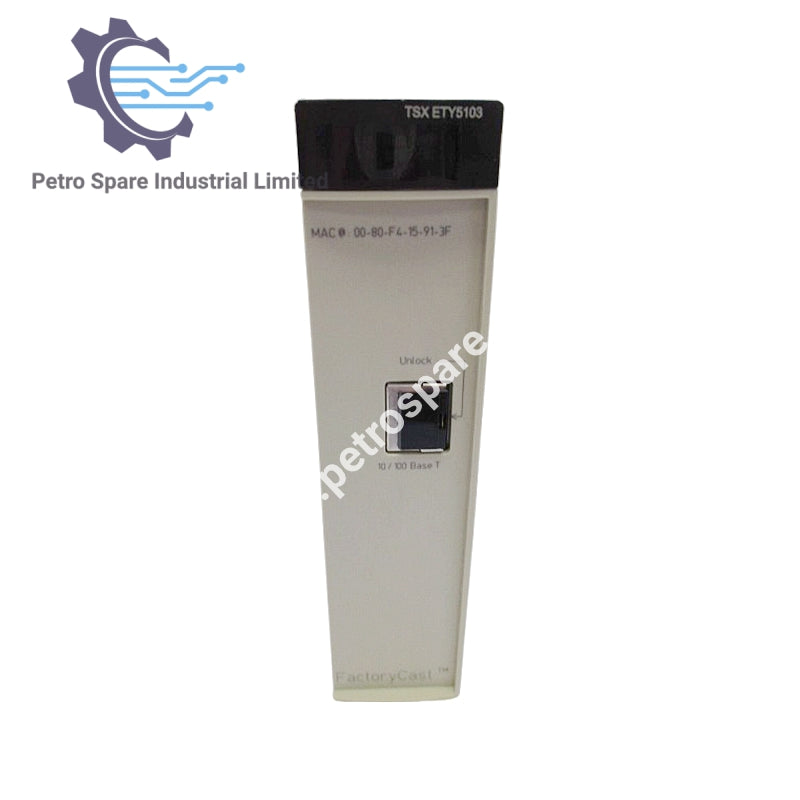

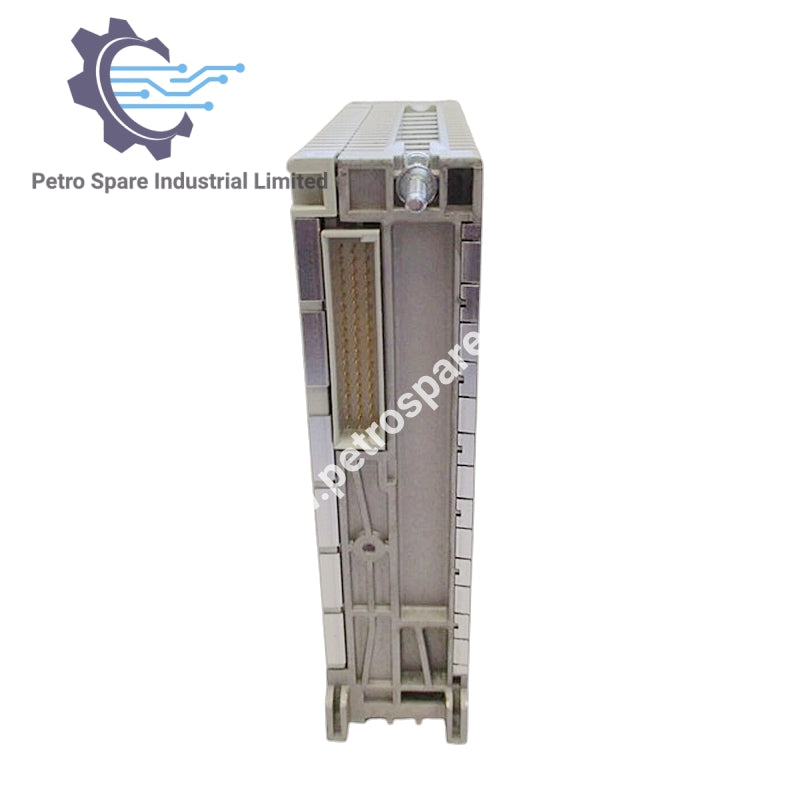

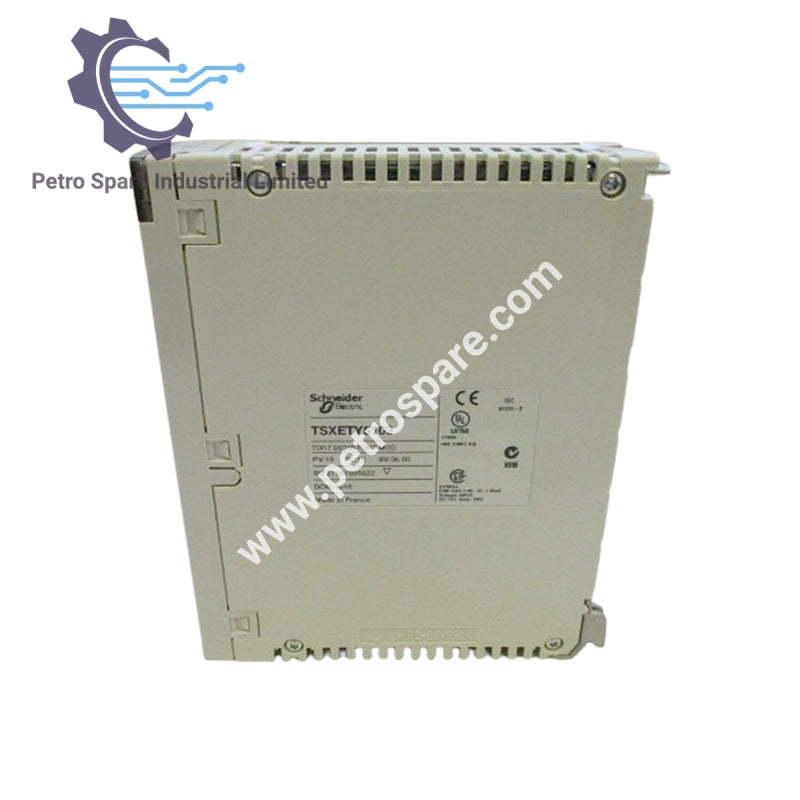

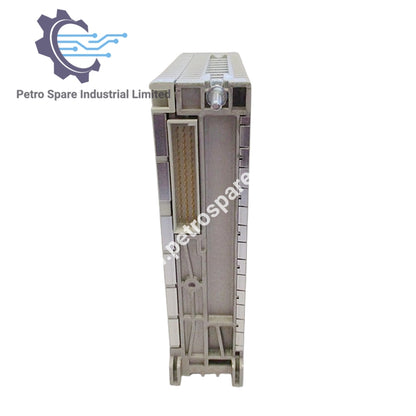

TSXETY5103

Présentation

• Modèle : TSXETY5103

• Type : Module Ethernet TCP/IP

• Plateforme : Plateforme d’automatisation Modicon Premium

• Format du module : Standard

• Poids net : 0,75 lb (0,34 kg)

Caractéristiques électriques

• Alimentation : Via alimentation du châssis

• Consommation de courant : 530 mA à 5 V CC

Caractéristiques de communication

• Interface physique : RJ45, 10BASE-T/100BASE-TX, 1 paire torsadée

• Débit de transmission : 10/100 Mbit/s

• Protocoles : Modbus TCP, Uni-Telway

• Connexions maximales : 64

Services et fonctions

• Services de communication : Gestion de la bande passante, serveur FDR, Données globales, balayage E/S, messagerie Modbus TCP, synchronisation horaire NTP, ouverture TCP optionnelle, notification par courriel SMTP, agent SNMP, messagerie Uni-TE, Web SOAP XML (serveur)

• Serveur Web : Transparent Ready classe C30, configurable FactoryCast

• Outils : Visualiseur de châssis, Éditeur de données (via terminal PC)

• Mémoire : Taille de page web utilisateur 8 Mo

Signalisation locale

• Voyants lumineux :

  • Détection de collision (COL)

  • État du réseau Ethernet (RUN)

  • Défaut du port Ethernet (ERR)

  • Activité de transmission/réception (TX/TR)

---
