TM172PDG42R

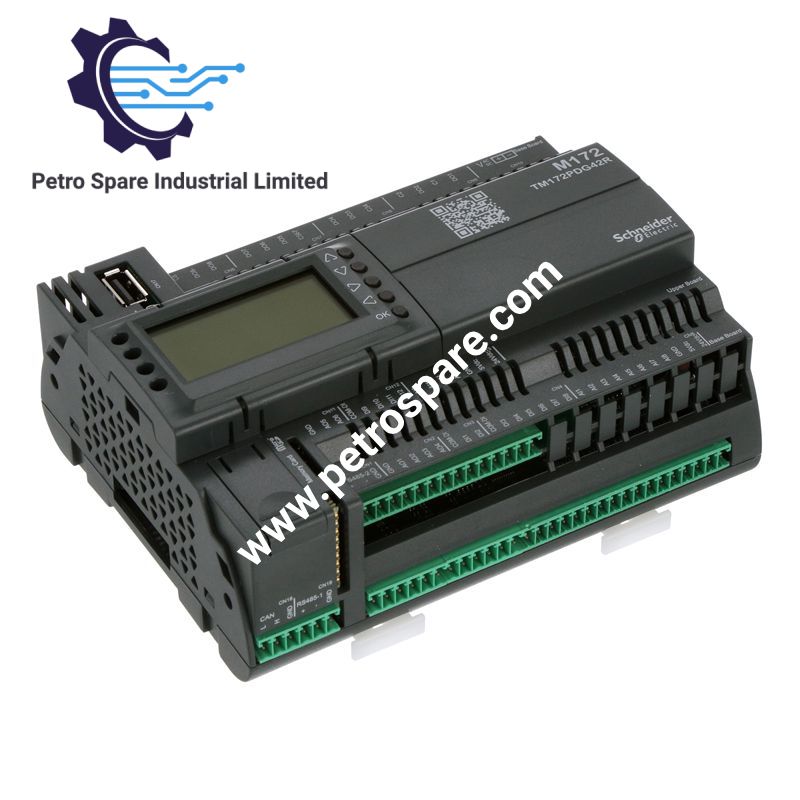

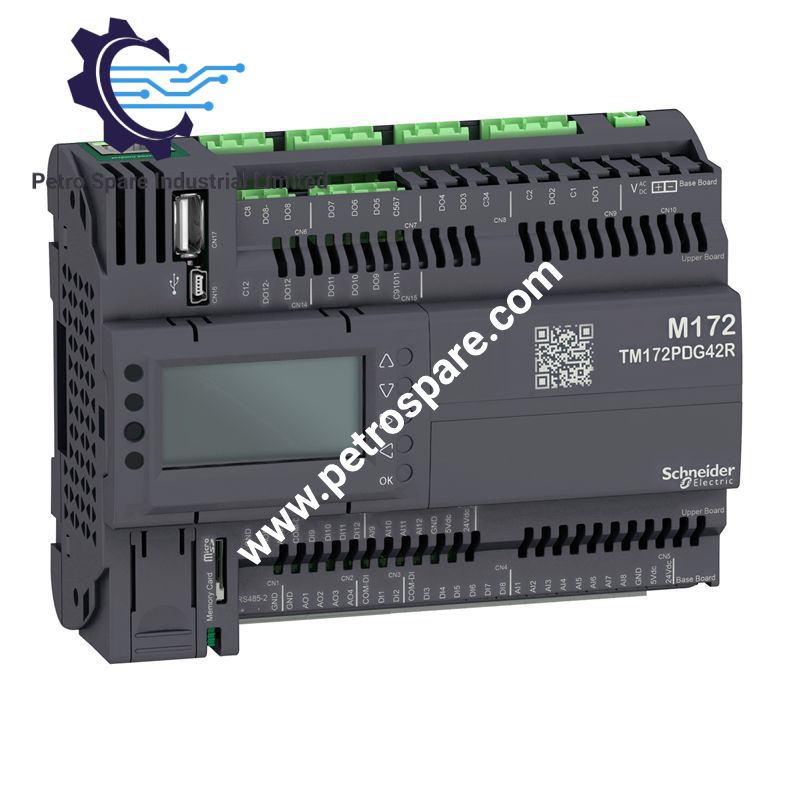

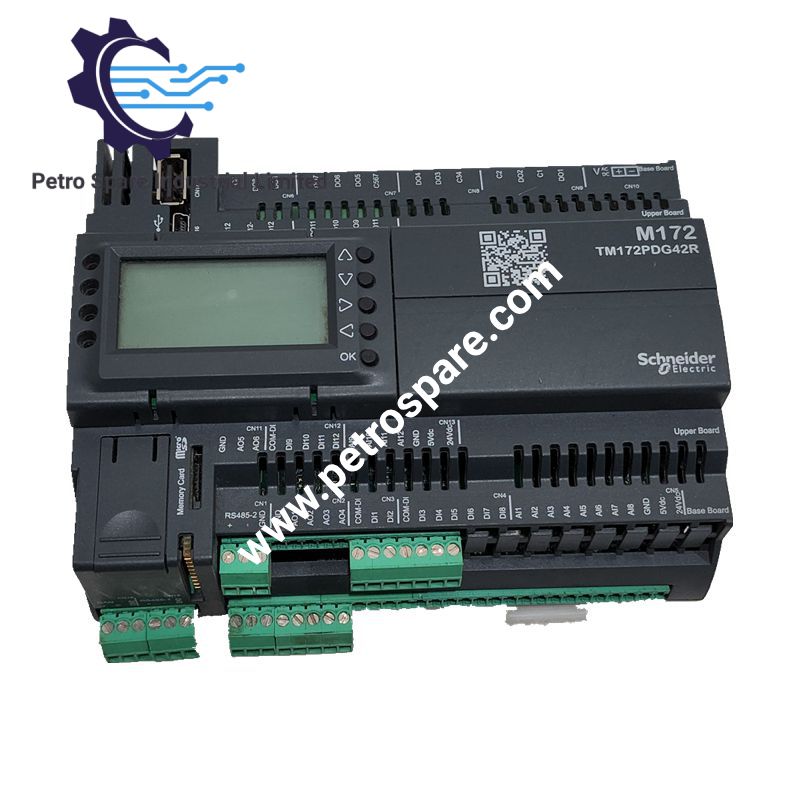

Configuré pour le contrôle intégré, le réglage local des paramètres et la communication Ethernet/série sur les plateformes Modicon M171/M172, le Schneider Electric TM172PDG42R (automate programmable TM172PDG42R) fournit 42 voies d’E/S intégrées avec des interfaces Modbus, BACnet, WebVisu, USB, CAN et Ethernet. L’automate fonctionne en 24 V CA/CC et comprend un écran LCD frontal, un clavier, un logement Micro-SD et des sorties à relais.

Caractéristiques matérielles

Paramètre	Spécification
Modèle	TM172PDG42R
Marque	Schneider Electric
Série	Modicon M171/M172
Type de produit	Automate programmable
Application	Contrôle des systèmes CVC et du pompage
Total des E/S	42
Entrées numériques	12, 24 V CA/CC
Courant des entrées numériques	2,5 mA
Impédance d’entrée	10 kOhm
Entrées analogiques	12, configurables par paire
Signaux d’entrée analogiques	0-10 V, 0-20 mA, 4-20 mA, NTC, PTC, Pt1000, résistance et entrée directe
Plage de température des entrées analogiques	NTC -50 à 110 deg C ; NTC -40 à 150 deg C ; PTC -55 à 150 deg C ; Pt1000 -200 à 850 deg C
Résolution des entrées analogiques	0,1 deg C pour les entrées de température spécifiées
Sorties analogiques	6
Signaux de sortie analogiques	0-10 V ; 4-20 mA ; PWM jusqu’à 2 kHz sur les voies spécifiées
Sorties numériques	12 sorties intégrées, configuration à relais
Courant des sorties à relais	1 A pour SPDT ; 3 A pour SPST
Ethernet	1 x RJ45, Modbus TCP, BACnet IP, WebVisu, FTP
RS485	2 interfaces, liaison série Modbus ou BACnet MS/TP
CAN	1 port CAN
USB	1 x USB Type A ; 1 x USB Mini-B
Écran	Écran LCD rétroéclairé, 128 x 64 pixels
Stockage local	1 logement pour carte Micro-SD
Alimentation de l’automate	24 V CA +/- 10 % ; 20-38 V CC
Consommation électrique	15 W à 24 V CA/CC
Alimentation des capteurs	5 V CC à 50 mA ; 24 V CC à 150 mA
Montage	Rail DIN de 35 mm ou plaque de montage
Dimensions	144 mm l x 110 mm H x 60,5 mm P
Poids	0,385 kg
Température de fonctionnement	-20 à 60 deg C ; -20 à 65 deg C avec déclassement
Température de stockage	-30 à 70 deg C
Humidité relative	5-95 %, sans condensation
Indice de protection	IP20
Degré de pollution	2
Altitude de fonctionnement	0-2 000 m
Certifications	CE, EAC, CSA, cURus
Normes	EN/IEC 60730, UL94 V0
Remplacement recommandé	TM172PDG42RI
EAN	3606480894886

Ethernet, densité d’E/S et interfaces de contrôle

Le TM172PDG42R intègre 42 points d’E/S dans un seul automate, comprenant 12 entrées numériques, 12 entrées analogiques, 12 sorties numériques et 6 sorties analogiques. L’interface Ethernet fournit une communication Modbus TCP maître/esclave et BACnet IP, ainsi que les fonctions WebVisu et FTP.

Deux interfaces RS485 prennent en charge la liaison série Modbus ou le fonctionnement BACnet MS/TP. L’automate fournit également une interface CAN et des interfaces USB Type A et Mini-B distinctes. Les interfaces USB prennent en charge le transfert de programmes et les fonctions de programmation sur PC.

L’architecture des entrées analogiques accepte les signaux de tension, de courant, de résistance et de capteurs de température. Certaines voies de température prennent en charge une résolution de 0,1 deg C. Les entrées numériques acceptent une logique en absorption ou en source et fonctionnent en 24 V CA/CC.

Foire aux questions

Q : Quelle est l’alimentation nominale du TM172PDG42R ?
A : L’automate accepte 24 V CA avec une tolérance de +/- 10 % ou 20-38 V CC. La consommation électrique spécifiée est de 15 W à 24 V CA/CC.

Q : Comment l’automate est-il monté ?
A : Le TM172PDG42R peut être installé sur un rail DIN de 35 mm ou sur une plaque de montage à l’aide des accessoires de montage spécifiés.

Q : Quelles interfaces de communication sont intégrées ?
A : L’automate fournit une interface Ethernet RJ45, deux interfaces RS485, un port CAN, un port USB Type A et un port USB Mini-B. Ethernet prend en charge Modbus TCP et BACnet IP, tandis que les interfaces RS485 prennent en charge la liaison série Modbus ou BACnet MS/TP.

Consignes d’installation sur site

• Vérifiez le type d’alimentation avant la mise sous tension. Utilisez du 24 V CA dans la tolérance spécifiée ou du 20-38 V CC.
• Installez l’automate sur un rail DIN de 35 mm ou une plaque de montage assurant une fixation mécanique suffisante.
• Maintenez une séparation physique entre le câblage analogique de faible niveau et le câblage des relais ou d’alimentation à fort courant afin de réduire les interférences électriques.
• Utilisez un câble torsadé et correctement blindé pour les circuits de communication et les circuits analogiques de faible niveau lorsque l’environnement d’installation l’exige.
• Raccordez les blindages des câbles conformément au schéma de mise à la terre de l’installation et évitez de créer des chemins de courant de blindage indésirables.
• Vérifiez la polarité et la référence des signaux du 24 V CC, du 4-20 mA, du 0-10 V, du RS485 et des autres circuits de terrain avant la mise en service.
• Ne dépassez pas le courant spécifié des sorties à relais. Les sorties SPDT sont prévues pour 1 A et les configurations de relais SPST spécifiées pour 3 A.
• Assurez une ventilation suffisante autour de l’automate et tenez compte de la température de fonctionnement et des conditions de déclassement indiquées.
• Le boîtier IP20 nécessite une installation à l’intérieur d’une armoire ou d’un panneau offrant la protection environnementale requise.
• Pour une installation TM172PDG42R existante, vérifiez la compatibilité matérielle et applicative avant la migration vers le remplacement TM172PDG42RI recommandé.

---
