STBDDI3725KS

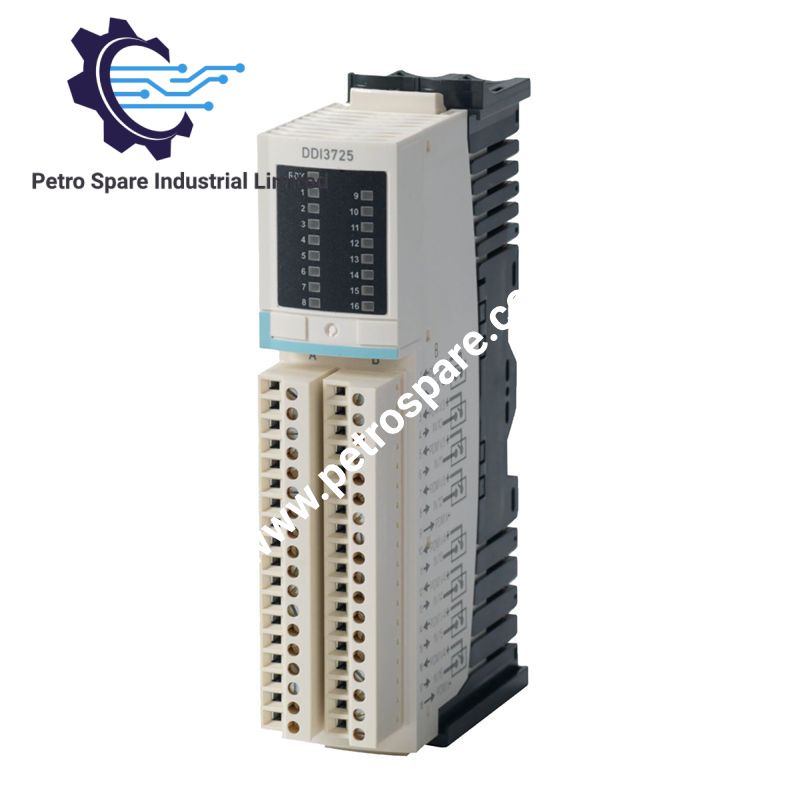

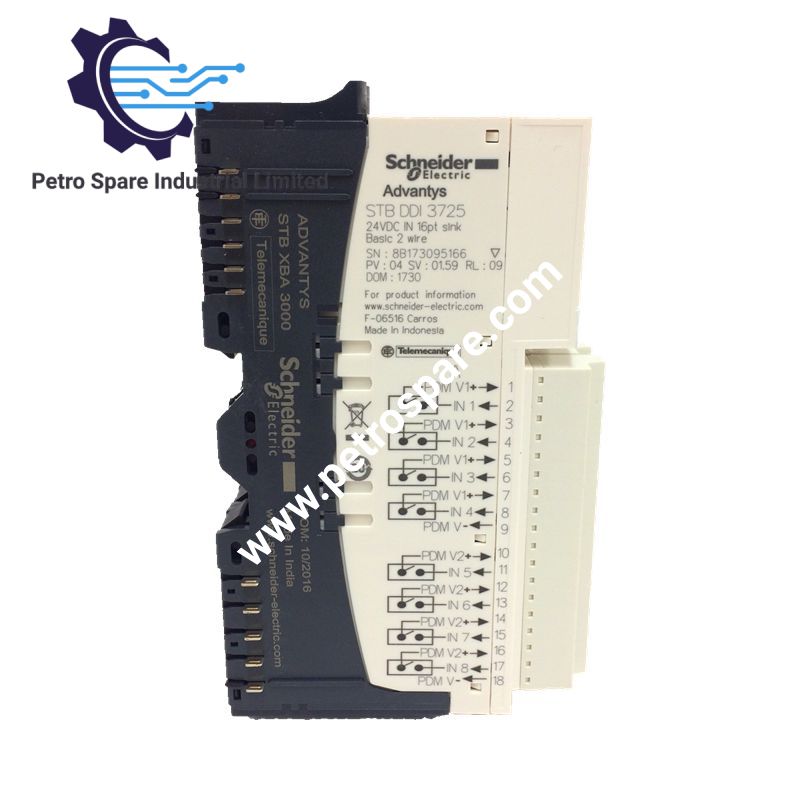

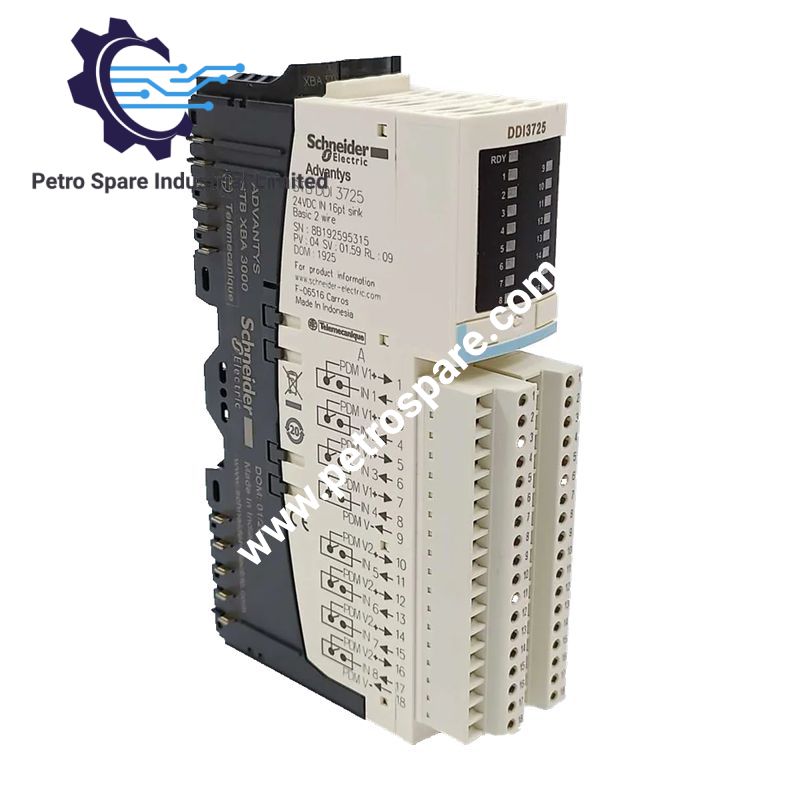

Configuré pour l'acquisition de signaux TOR 24 VCC dans le système d'E/S distribuées Modicon STB, le Schneider Electric STBDDI3725KS (kit d'entrées numériques de base STBDDI3725KS) assure l'acquisition directe des entrées physiques de dispositifs de terrain à logique positive via des connexions sur bornier à vis.

Spécifications matérielles

Paramètre	Spécification
Modèle	STBDDI3725KS
Marque	Schneider Electric
Type de produit	Kit d'entrées numériques de base
Série	E/S distribuées Modicon STB
Poids	0.086 kg
Dimensions	125 mm (W) x 65.1 mm (D) x 18.4 mm (H)
Température de fonctionnement	-25 à 70 deg C sans déclassement
Consommation électrique	100 mA sur bus logique 5 VCC
Canaux d'entrée	16 entrées TOR
Tension d'entrée	24 VCC
Logique d'entrée	Logique positive
Courant d'entrée	4.5 mA à 24 VCC
Temps de réponse d'entrée	2 ms de l'arrêt à la mise en marche, 2 ms de la mise en marche à l'arrêt
Filtrage des entrées	1 ms
Connexion électrique	Borne à vis
Protection	Protection des entrées limitée par résistance, protection contre l'inversion de polarité
Indice de protection	IP20
Certifications	CE, UL, CSA, FM Classe 1 Division 2
Conformité aux normes	IEC 61131-2 Type 3

Réseaux déterministes Profinet / EtherNet/IP et mise à l'échelle de la densité des E/S

Le STBDDI3725KS s'intègre à l'architecture modulaire d'E/S distribuées Modicon STB par l'intermédiaire d'un module d'interface réseau et d'une structure de distribution d'alimentation. La configuration à 16 canaux d'entrées numériques permet d'adapter la densité des E/S aux systèmes de commande de machines nécessitant une collecte compacte des signaux de terrain. Le module traite les états de tension TOR selon des seuils d'entrée définis et fournit une indication LED par canal pour le diagnostic local.

Le kit comprend le module STBDDI3725, la base d'E/S STBXBA3000 et le connecteur à vis à 18 bornes STBXTS1180. Il est compatible avec les modules de distribution d'alimentation STBPDT3100 et STBPDT3105 pour les configurations de câblage de terrain distribué.

Foire aux questions

Q : Quels types de signaux de terrain le STBDDI3725KS peut-il traiter ?
A : Le module traite des signaux d'entrée TOR 24 VCC avec une configuration à logique positive. Il prend en charge 16 entrées TOR de type 1 avec reconnaissance définie des états de tension.

Q : Quel est le courant requis sur le bus logique par le STBDDI3725KS ?
A : Le module consomme 100 mA à 5 VCC depuis le bus logique alimenté par la structure de distribution d'alimentation Modicon STB.

Q : Le STBDDI3725KS peut-il être remplacé dans des installations Modicon STB existantes ?
A : Le STBDDI3725KS fait partie de la gamme d'E/S distribuées Modicon STB. Schneider Electric indique le NTSDDI1602XK comme produit de remplacement recommandé pour ce modèle obsolète.

Directives d'installation sur site

Installez le STBDDI3725KS sur la base d'E/S STBXBA3000 compatible avec le module de distribution d'alimentation STBPDT3100 ou STBPDT3105 désigné. Vérifiez le câblage des bornes conformément à la configuration des entrées à logique positive avant de mettre les circuits de terrain sous tension.

Utilisez des pratiques de câblage blindé lorsque les câbles d'entrée sont installés à proximité d'équipements électriques fortement parasités. Séparez le câblage des signaux numériques de faible niveau des conducteurs de puissance et appliquez des méthodes de mise à la terre appropriées pour l'armoire.

Vérifiez la compatibilité du module d'interface réseau, la configuration de la distribution d'alimentation et les niveaux de tension des dispositifs de terrain avant la mise en service. Contrôlez les voyants LED après le démarrage afin de vérifier l'état du module et le fonctionnement de chaque canal d'entrée.

---
