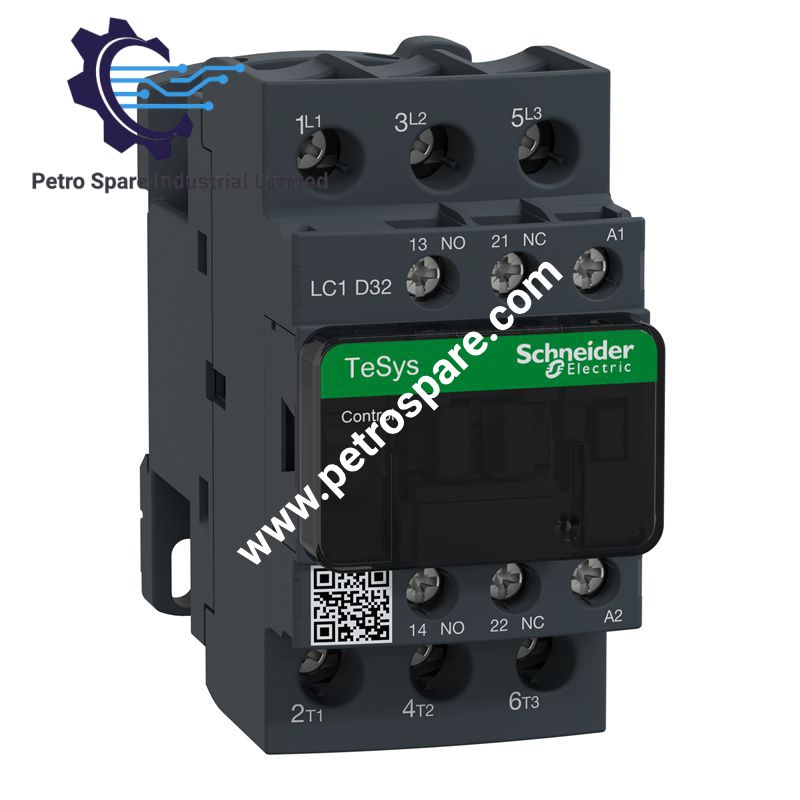

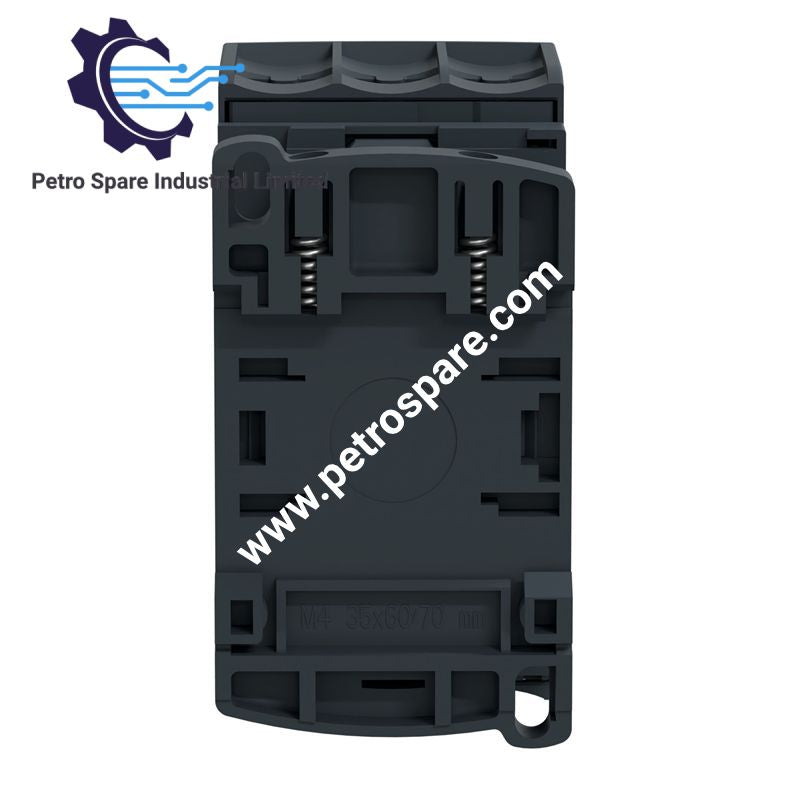

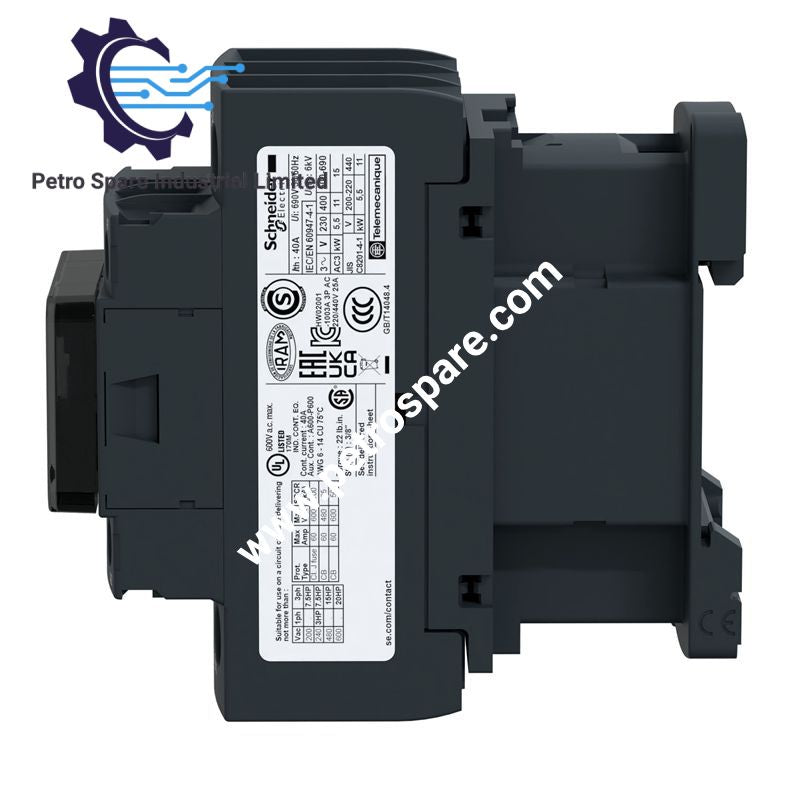

LC1D32M7

Conçu pour la commutation des circuits de moteurs triphasés dans les systèmes TeSys Deca, le Schneider Electric LC1D32M7 (contacteur LC1D32M7) assure une commande physique et électrique directe grâce à une structure de contacts principaux à 3 pôles, une bobine de 220 V CA à 50/60 Hz et des connexions par bornes à vis.

Caractéristiques matérielles

Paramètre	Spécification
Modèle	LC1D32M7
Marque	Schneider Electric
Origine	France
Poids	0.375 kg
Dimensions	85 mm x 45 mm x 92 mm
Température de fonctionnement	-40 à 60 deg C, 60 à 70 deg C avec déclassement
Consommation électrique	70 VA à l'appel, 7.5 VA au maintien à 60 Hz
Type de produit	Contacteur IEC
Série	TeSys Deca
Configuration des contacts principaux	3 pôles NO
Tension assignée d'emploi	Circuit de puissance <= 690 V CA, 25 à 400 Hz
Courant assigné d'emploi	32 A à <= 440 V CA CA-3 / CA-3e
Tension du circuit de commande	220 V CA 50/60 Hz
Puissance assignée du moteur	15 kW à 380/400 V CA CA-3, 18.5 kW à 660/690 V CA CA-3
Puissance maximale en chevaux	20 hp à 460/480 V CA triphasé
Type de montage	Montage sur rail DIN ou fixation par vis
Degré de protection	IP20 face avant
Courant admissible de courte durée	260 A pendant 10 s à 40 deg C
Tension de tenue aux chocs	6 kV
Cadence de fonctionnement	Jusqu'à 3600 cycles/h

Caractéristiques de commutation des contacts et de commande des moteurs TeSys Deca

Le LC1D32M7 utilise une disposition à trois pôles pour les applications de commutation de moteurs CA. Le circuit de puissance prend en charge les catégories d'emploi CA-3, CA-3e, CA-1 et CA-4. L'appareil comprend un contact auxiliaire normalement ouvert et un contact auxiliaire normalement fermé liés mécaniquement, le contact NF étant certifié comme contact miroir conformément à la norme IEC 60947-4-1.

Le contacteur fonctionne avec un circuit de commande CA standard sans module antiparasite intégré. Les limites de fonctionnement de la bobine sont définies par la plage de tension de commande, avec une fermeture entre 0.8 et 1.1 Uc à 50 Hz et entre 0.85 et 1.1 Uc à 60 Hz dans la plage de température spécifiée.

Foire aux questions

Q : Le LC1D32M7 prend-il en charge le remplacement à chaud pendant le fonctionnement ?
A : Non. Le contacteur est un dispositif de commutation mécanique et nécessite une mise hors tension avant son retrait, toute modification du câblage ou son remplacement.

Q : Quel type de connexion de borne est utilisé pour le LC1D32M7 ?
A : Le contacteur utilise des bornes à vis pour les connexions du circuit de puissance et du circuit auxiliaire.

Q : Quels contacts auxiliaires sont intégrés à l'appareil ?
A : La configuration standard comprend 1 contact auxiliaire NO et 1 contact auxiliaire NF liés mécaniquement, le contact NF offrant une fonctionnalité de contact miroir.

Directives d'installation sur site

Installez le contacteur sur une plaque de montage appropriée ou sur un rail DIN en prévoyant un dégagement suffisant pour le cheminement des conducteurs et l'accès aux bornes.

Les câbles de puissance et de commande doivent être acheminés séparément lorsque les pratiques de conception de l'armoire l'exigent. Vérifiez le couple de serrage des bornes conformément aux valeurs spécifiées : bornes de commande 1.7 N.m et bornes de puissance 2.5 N.m.

Vérifiez que l'environnement d'installation reste dans la plage de température de fonctionnement spécifiée et appliquez un déclassement lorsque la température ambiante dépasse 60 deg C.

Maintenez un cheminement correct du conducteur de protection, une identification correcte des phases et une mise à la terre appropriée de l'armoire conformément à la norme d'installation électrique applicable.

---
