ATV630D45N4

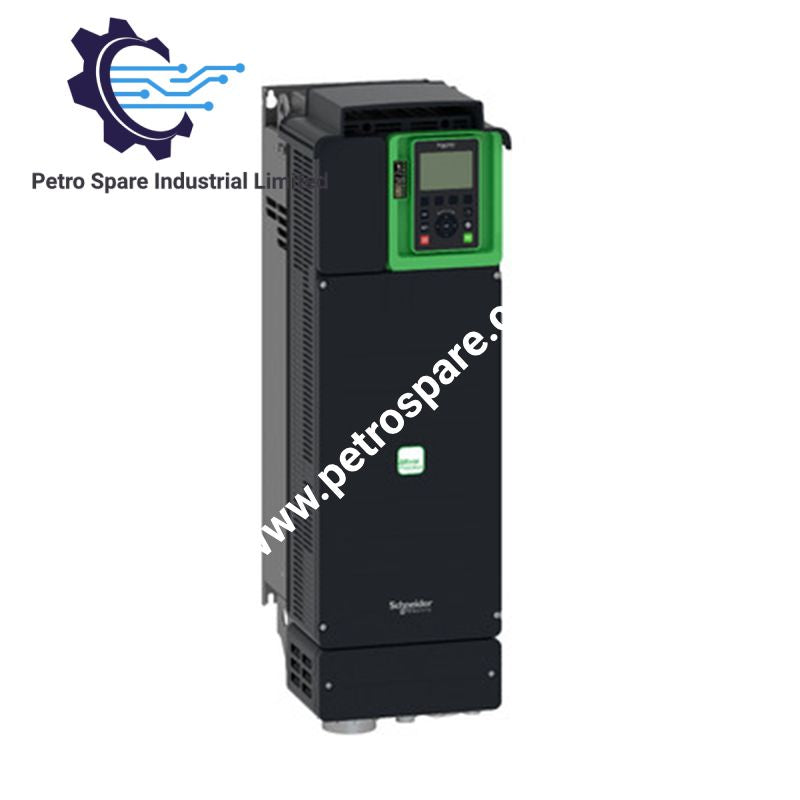

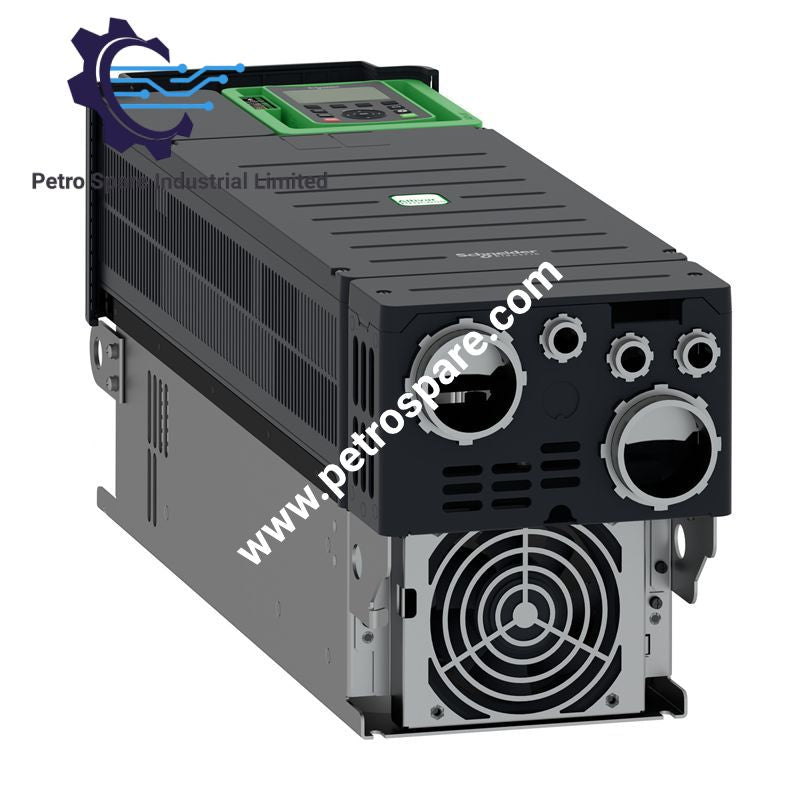

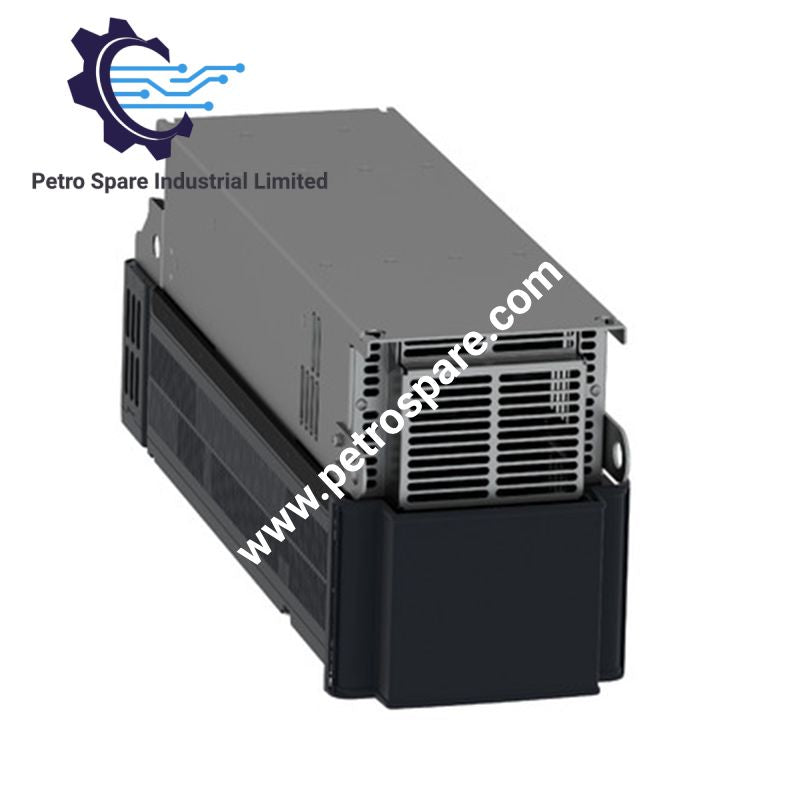

Conçu pour la commande de vitesse de moteurs triphasés dans la plateforme Altivar Process ATV600, le Schneider Electric ATV630D45N4 (variateur de vitesse ATV630) assure la conversion directe de l’alimentation 380 à 480 V CA vers des charges de moteurs synchrones ou asynchrones. Le variateur fournit une sortie continue de 88 A à 4 kHz en service normal, une protection IP21, des communications Modbus et Ethernet intégrées, ainsi qu'une fonction Safe Torque Off (STO) de niveau SIL 3.

Caractéristiques matérielles

Paramètre	Spécification
Modèle	ATV630D45N4
Modèle de base	ATV630
Marque	Schneider Electric
Gamme de produits	Altivar Process ATV600
Type de produit	Variateur de vitesse
Origine	Inde (IN)
Tension d'alimentation nominale	380 à 480 V CA, triphasé
Fréquence d'alimentation	50 à 60 Hz
Puissance moteur	45 kW en service normal ; 37 kW en service intensif
Puissance nominale du moteur	60 hp en service normal ; 50 hp en service intensif
Courant de sortie nominal	88 A en service normal ; 74,5 A en service intensif à 4 kHz
Fréquence de sortie	0,1 à 500 Hz
Fréquence de découpage	2 à 12 kHz réglable ; 4 à 12 kHz avec déclassement
Communication	Modbus série, Ethernet, Modbus TCP
Interface physique	Ethernet et RS485 2 fils
Débit de transmission	Ethernet 10/100 Mbit/s ; liaison série 4800 à 38,4 Kbit/s
Entrées analogiques	3, configurables par logiciel, 0 à 10 V CC ou 0 à 20 mA, 12 bits
Sorties analogiques	2, configurables par logiciel, 0 à 10 V CC ou 0 à 20 mA
Entrées numériques	8 ; DI7 et DI8 prennent en charge une entrée d'impulsions jusqu'à 30 kHz
Sorties relais	3 sorties relais configurables
Fonction de sécurité	Safe Torque Off (STO), SIL 3
Filtre CEM	Intégré ; catégorie C2/C3 selon la configuration, conformément à la norme IEC 61800-3
Indice de protection	IP21 ; UL Type 1
Refroidissement	Convection forcée
Dimensions	226 x 673 x 271 mm
Poids	28,7 kg
Température de fonctionnement	-15 à 50 °C sans déclassement ; 50 à 60 °C avec déclassement
Consommation électrique	Dissipation de puissance : 121 W par convection naturelle ou 943 W par convection forcée à 380 V, 4 kHz
Montage	Montage mural, vertical +/- 10°
Courant d'entrée maximal	79,8 A
Courant transitoire maximal	96,8 A pendant 60 s en service normal ; 111,8 A pendant 60 s en service intensif
Puissance apparente	57,4 kVA à 480 V en service normal ; 49,1 kVA à 480 V en service intensif
THDI maximal	Inférieur à 48 % de 80 à 100 % de charge
Fonctions de protection	Protection thermique du moteur, protection thermique du variateur, surintensité, court-circuit, surtension, sous-tension, perte de phase, survitesse et STO
Certifications	UL, ATEX Zone 2/22, ATEX INERIS, CSA, TUV, DNV-GL
Normes	UL 508C, IEC 61800-3, IEC 61800-5-1, IEC 61000-3-12, IEC 61508, IEC 13849-1

Les principales valeurs matérielles et électriques sont tirées des données produit Schneider Electric fournies.

Caractéristiques de commande industrielle et du variateur

L'ATV630D45N4 utilise des interfaces Ethernet et RS485 2 fils pour les communications avec le système de commande. Modbus TCP fonctionne via Ethernet, tandis que l'interface série prend en charge le formatage RTU avec une parité configurable et des adresses de 1 à 247. L'interface de communication prend en charge Ethernet à 10/100 Mbit/s et des débits série de 4800 bit/s à 38,4 Kbit/s.

Le variateur fournit des interfaces de signaux analogiques et numériques configurables. AI1, AI2 et AI3 acceptent des signaux de tension ou de courant, tandis que AQ1 et AQ2 fournissent des sorties de tension ou de courant. DI7 et DI8 peuvent fonctionner comme entrées d'impulsions jusqu'à 30 kHz. Les durées d'échantillonnage sont spécifiées à 2 ms pour DI1 à DI4, 5 ms pour DI5 et DI6, 5 ms pour les entrées analogiques et 10 ms pour AO1.

Les profils de commande moteur comprennent le couple constant, le couple optimisé et le couple variable pour les moteurs asynchrones, ainsi que des profils pour moteurs à aimants permanents et moteurs synchrones à réluctance. Les rampes d'accélération et de décélération sont réglables indépendamment de 0,01 à 9999 s. L'unité utilise l'injection de courant continu pour le freinage jusqu'à l'arrêt et ne comprend pas de hacheur de freinage intégré.

Le matériel de communication en option comprend les modules PROFIBUS DP V1, PROFINET, DeviceNet, Modbus TCP/EtherNet/IP, CANopen, Ethernet/IP Modbus TCP/MD-Link, BACnet MS/TP et Ethernet Powerlink.

Foire aux questions

Q : Quelles interfaces de communication sont intégrées à l'ATV630D45N4 ?
A : Le variateur dispose d'interfaces physiques Ethernet et RS485 2 fils, avec la prise en charge standard des communications Modbus série et Modbus TCP.

Q : Quel est le courant de sortie continu de l'ATV630D45N4 ?
A : Le courant de sortie continu est de 88 A à 4 kHz en service normal et de 74,5 A à 4 kHz en service intensif.

Q : L'ATV630D45N4 fournit-il une fonction de sécurité ?
A : Oui. La fonction Safe Torque Off (STO) est fournie et spécifiée au niveau SIL 3.

Directives d'installation sur site

Montez le variateur verticalement sur un mur, dans la position de fonctionnement spécifiée de +/- 10 degrés. Respectez les dégagements d'installation requis indiqués dans la documentation d'installation applicable de l'ATV630 et veillez à ne pas obstruer le flux d'air de la convection forcée.

Acheminez séparément, lorsque cela est possible, les câbles d'alimentation entrants, les conducteurs du moteur et les câbles de commande ou de communication à faible niveau afin de limiter les interférences conduites et rayonnées. Utilisez les sections de conducteurs spécifiées pour les bornes de commande, côté ligne et moteur correspondant aux connexions concernées.

Raccordez la terre de protection et les blindages des câbles conformément aux exigences d'installation du variateur et du système moteur connecté. Éloignez les câbles de communication des conducteurs moteur à fort courant et évitez les parcours parallèles inutiles.

Pour des températures ambiantes de 50 à 60 °C, appliquez le déclassement de courant spécifié. Au-delà de 1000 m d'altitude, appliquez le déclassement de courant indiqué de 1 % par 100 m.

---
