MET148-2

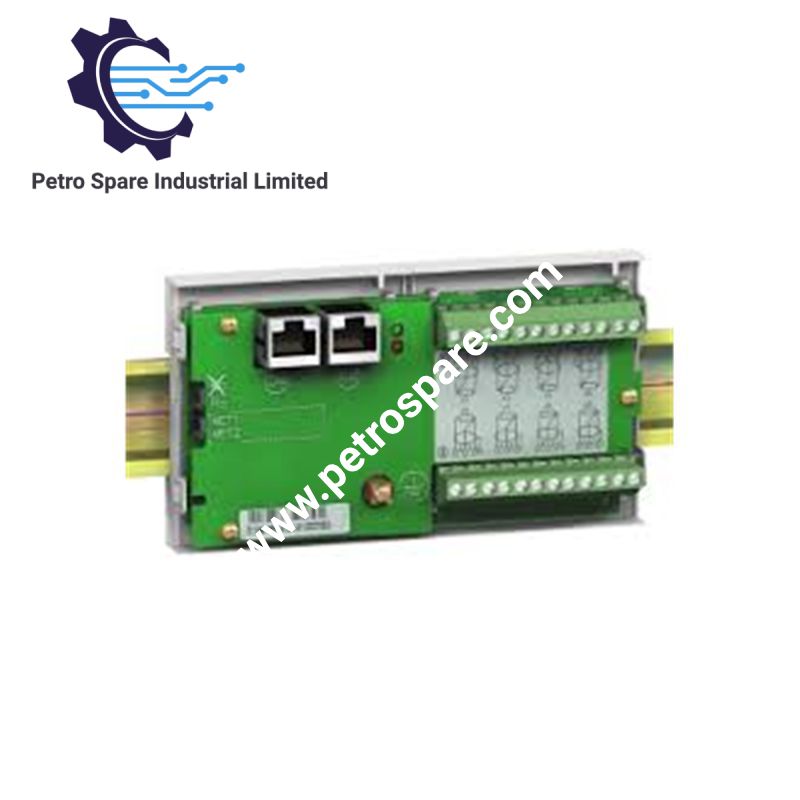

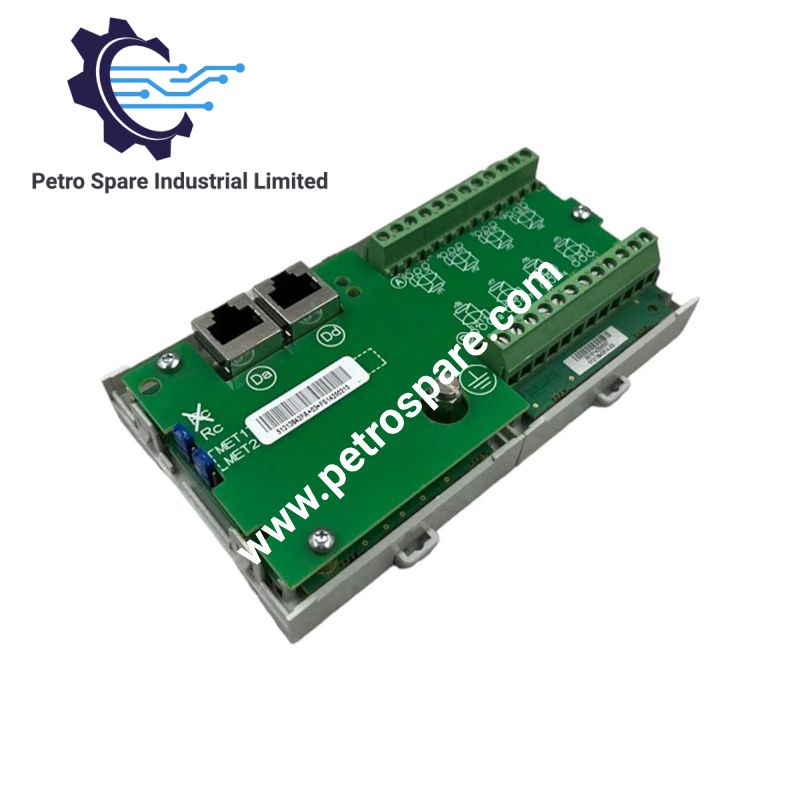

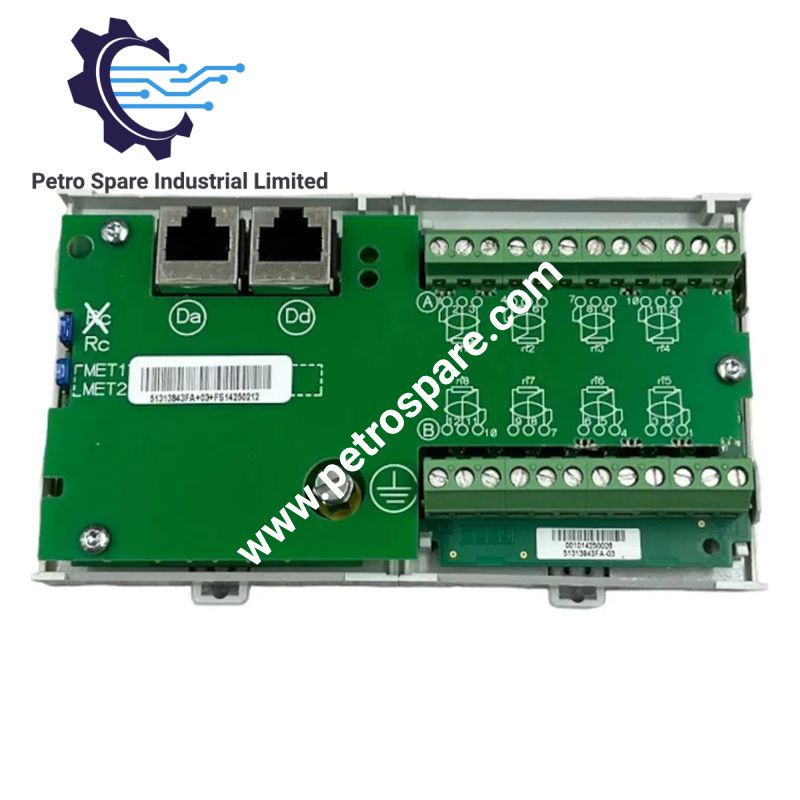

Conçu pour l’acquisition de signaux de température dans les plateformes de relais de protection Sepam, le Schneider Electric 59641 (module de capteur de température MET148-2) fournit une interface de mesure physique directe pour les entrées RTD.

Spécifications matérielles

Paramètre	Spécification
Modèle	59641 / MET148-2
Marque	Schneider Electric
Poids	0.2 kg
Dimensions	88 mm x 144 mm x 30 mm
Température de fonctionnement	-25 à 70 deg C
Type de module	Module de capteur de température
Séries compatibles	Sepam série 20, Sepam série 40, Sepam série 60, Sepam série 80, Sepam série 80 NPP
Type de mesure	Température
Nombre d’entrées	8 entrées de température
Capteurs pris en charge	Capteurs RTD Ni 100, Ni 120, Pt 100
Type de montage	Montage fixe sur rail DIN symétrique
Distance maximale du capteur	1 km
Connexion des bornes RTD	Connecteur à vis, câble de 0.2 à 2.5 mm2
Connexion de la borne de terre	Connecteur à vis, câble toronné en cuivre étamé de 6 à 100 mm2

Acquisition des signaux RTD et intégration aux relais de protection

Le module MET148-2 traite les signaux des détecteurs de température résistifs (RTD) provenant de capteurs Ni 100, Ni 120 et Pt 100, puis transmet les données de mesure de température aux systèmes de relais de protection Sepam compatibles. Le module prend en charge jusqu’à 8 canaux de mesure de température et fournit des bornes de câblage terrain séparées pour la connexion des RTD.

Le module offre une capacité de mesure par canal pour les fonctions de surveillance thermique des configurations de relais Sepam série 20, 40, 60, 80 et 80 NPP. L’interface d’entrée RTD est conçue pour la connexion directe des capteurs, conformément aux exigences définies en matière de cheminement et de mise à la terre des câbles.

Foire aux questions

Q : Combien de capteurs de température le module MET148-2 peut-il connecter simultanément ?
A : Le module MET148-2 fournit 8 entrées de mesure de température pour les capteurs RTD, notamment les types Ni 100, Ni 120 et Pt 100.

Q : Quelle est la distance maximale entre le capteur de température et le module MET148-2 ?
A : La distance maximale spécifiée entre le capteur RTD et le module est de 1 km.

Q : Quelle méthode de montage est spécifiée pour le module MET148-2 ?
A : Le module est conçu pour un montage fixe sur un rail DIN symétrique.

Consignes d’installation sur site

Installez le module MET148-2 sur un rail DIN symétrique et maintenez une séparation entre le câblage des signaux RTD et les conducteurs de puissance à courant élevé afin de réduire les interférences électromagnétiques.

Raccordez les câbles RTD conformément aux exigences spécifiées pour les bornes et assurez-vous que la borne de terre utilise le type de conducteur approprié. Appliquez des pratiques adéquates de blindage et de mise à la terre des câbles lors de l’installation dans des environnements comportant des sources de bruit électrique.

Vérifiez la polarité des capteurs, la continuité du câblage et l’état de l’isolation avant de connecter le module au système de relais Sepam. Vérifiez que le cheminement du câble RTD reste dans la limite de la distance maximale spécifiée pour le capteur.

---
