BMXDDI1603

Présentation

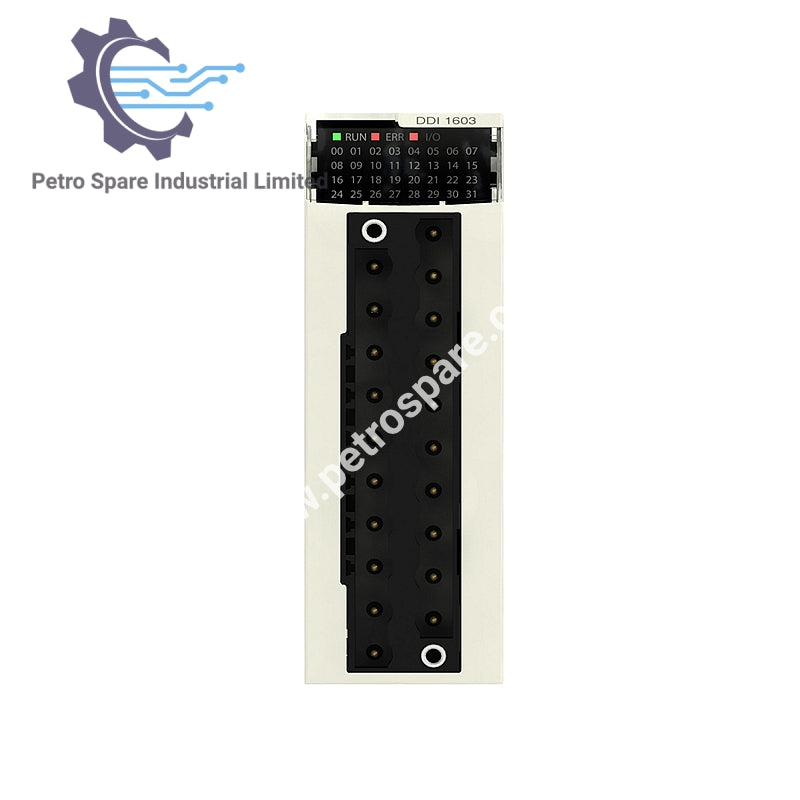

Le Schneider BMXDDI1603 est un module d'entrée discrète de la gamme Modicon X80, offrant 16 entrées isolées en logique positive 48 V CC.

Identification

• Gamme de produit : Modicon X80

• Type de produit : Module d'entrée discrète

• Nombre d'entrées : 16

• Type d'entrée : Drain de courant (logique positive)

• Tension d'entrée : 48 V CC positive

• Courant d'entrée : 2,5 mA

Compatibilité

• Capteurs supportés : Capteurs de proximité 2 fils/3 fils IEC 60947‑5‑2

• Conformité : IEC 61131‑2 Type 1

• Alimentation des capteurs : 36–60 V CC

Caractéristiques électriques

• Courant garanti État 1 : ≥2 mA

• Courant garanti État 0 : ≤0,5 mA

• Impédance d'entrée : 19,2 kΩ

• Résistance d'isolement : >10 MΩ à 500 V CC

• Puissance dissipée : 3,6 W

• Temps de réponse typique : 4 ms

• Temps de réponse maximal : 7 ms

• Mise en parallèle des entrées : Supportée

• Consommation de courant typique : 76 mA à 3,3 V CC

Fiabilité & Protection

• MTBF : 777 000 h

• Type de protection : Fusible externe par groupe de canaux (0,5 A à fusion rapide), protection contre l'inversion de polarité

• Seuil de détection de tension : <24 V CC défaut capteur, >36 V CC capteur OK

Indicateurs

• RUN : 1 LED verte (module en fonctionnement)

• Diagnostic canal : 1 LED verte par canal

• ERR : 1 LED rouge (erreur module)

• I/O : 1 LED rouge (état E/S du module)

Caractéristiques mécaniques

• Poids net : 0,115 kg (0,254 lb US)

---
