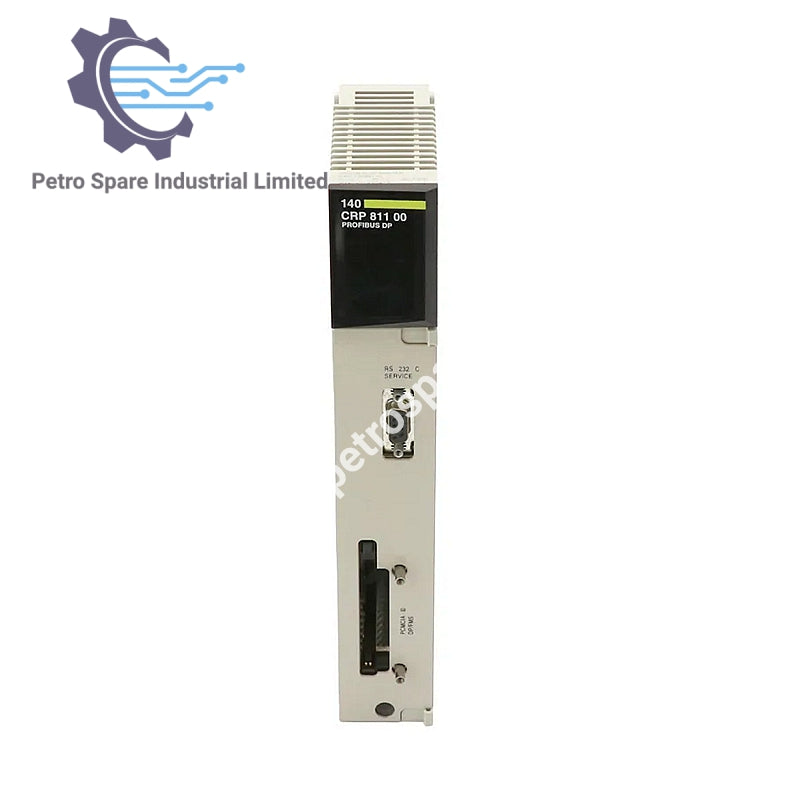

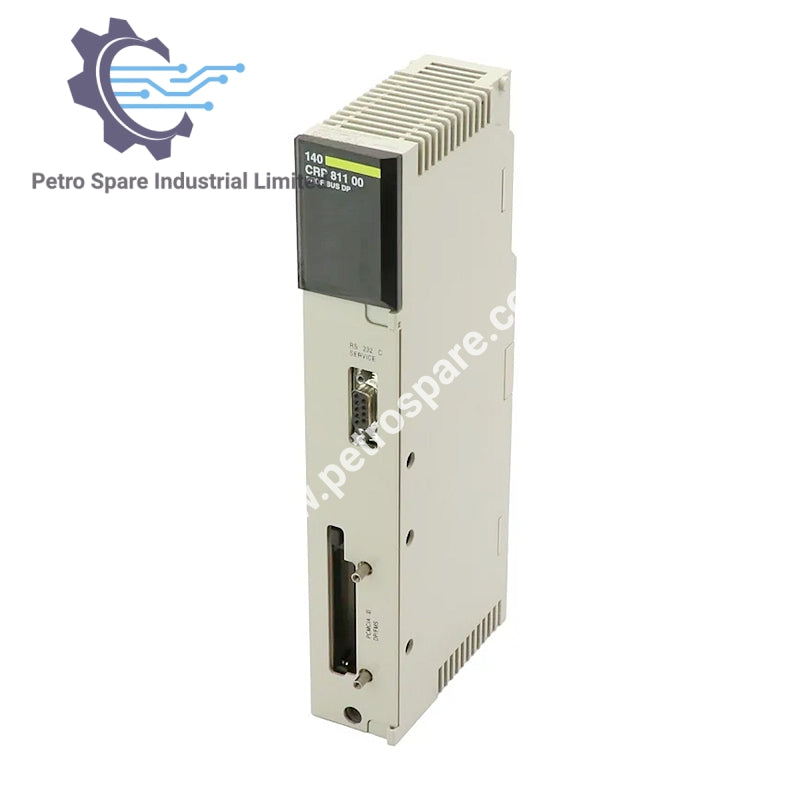

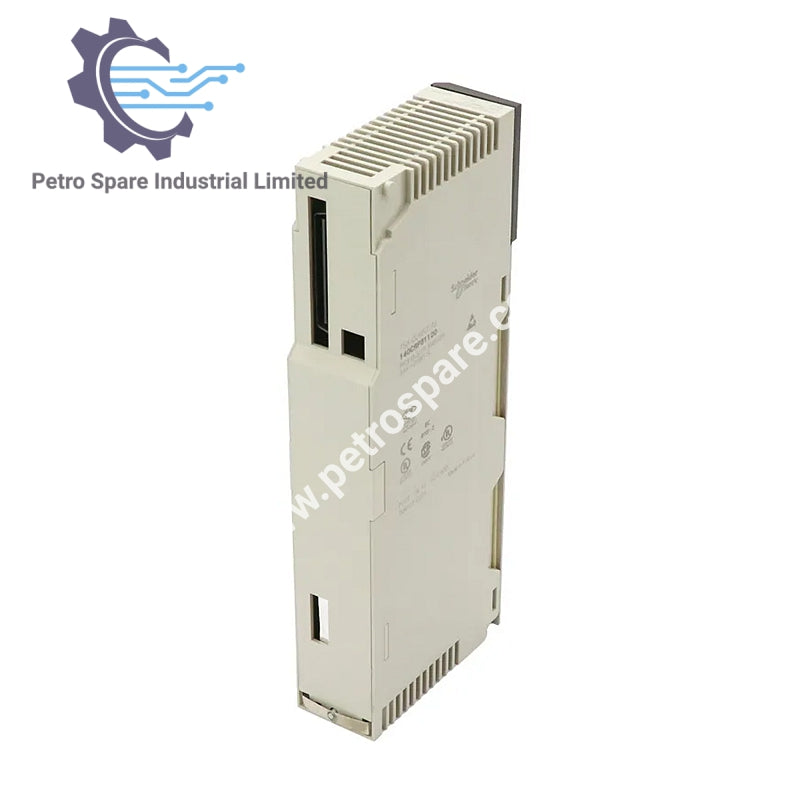

140CRP81100

Aperçu

Le 140CRP81100 est un module de communication Profibus DP Master de Schneider. Il est conçu pour fournir une communication à haute vitesse dans les systèmes d'automatisation, supportant jusqu'à 32 nœuds sur le bus et offrant des débits de transmission de données flexibles.

Alimentation et exigences logicielles

• Logiciel de programmation : Modsoft version 2.32 ou supérieure, Concept version 2.2 ou supérieure

• Courant requis sur le bus : 1,2 A

• Puissance dissipée : 6,5 W

Interface de données

• RS-232C : connecteur D à 9 broches, non isolé, câble blindé, 3 m max, 19,2 Kbps par défaut

• RS-485 Profibus : Jusqu'à 12 Mbps

Spécifications du bus

• Nombre maximal de nœuds sur le bus: 32

• Longueurs de bus et débits de transmission (pour câble 12 Mbps):

• Max. 1,2 km à 9,6 Kbps

• Max. 1,2 km à 19,2 Kbps

• Max. 1,2 km à 93,75 Kbps

• Max. 1,0 km à 187,5 Kbps

• Max. 0,5 km à 500 Kbps

• Max. 0,2 km à 1,5 Mbps

• Max. 0,1 km à 3 Mbps

• Max. 0,1 km à 6 Mbps

• Max. 0,1 km à 12 Mbps

• Support de transmission : paire torsadée blindée

• Interface de connexion : EIA RS-485

• Type de nœud : Maître classe 1

• Procédure d'accès au bus : Maître/esclave vers esclaves du bus DP

• Procédure de transmission : Semi-duplex

• Longueur de trame : Max. 255 octets

• Longueur de l'unité de données : Max. 246 octets

• Sécurité des données : distance de Hamming, HD = 4

• Adresses des nœuds: 1 ... 126

---
