SAI143-S53

Aperçu

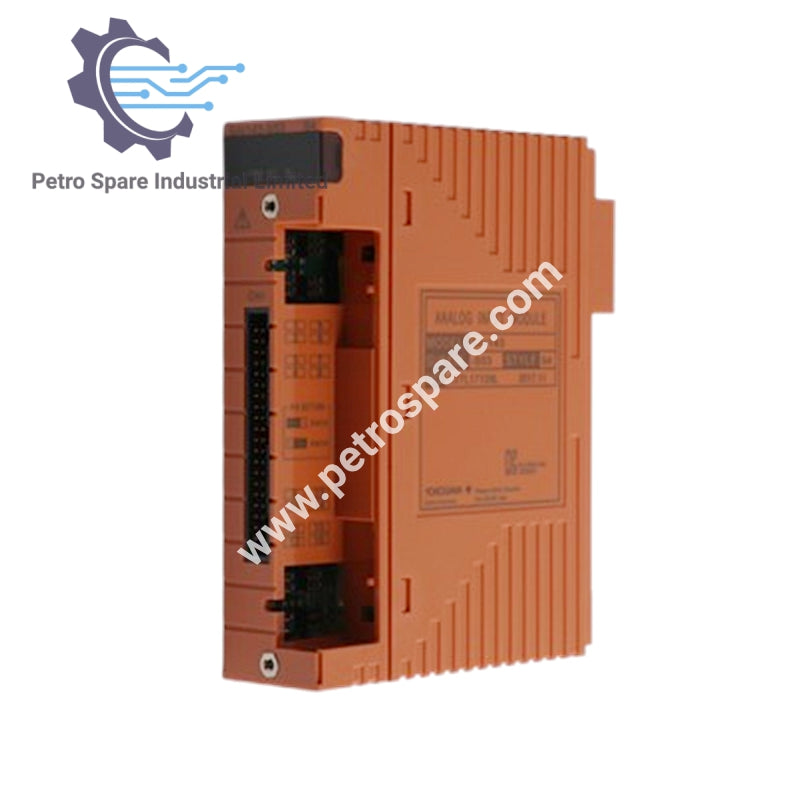

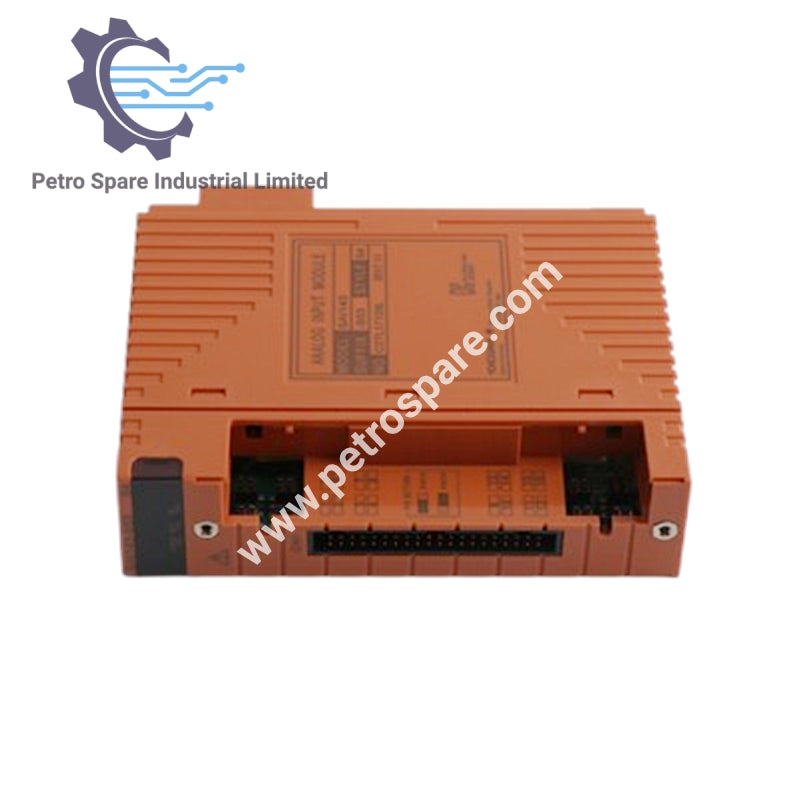

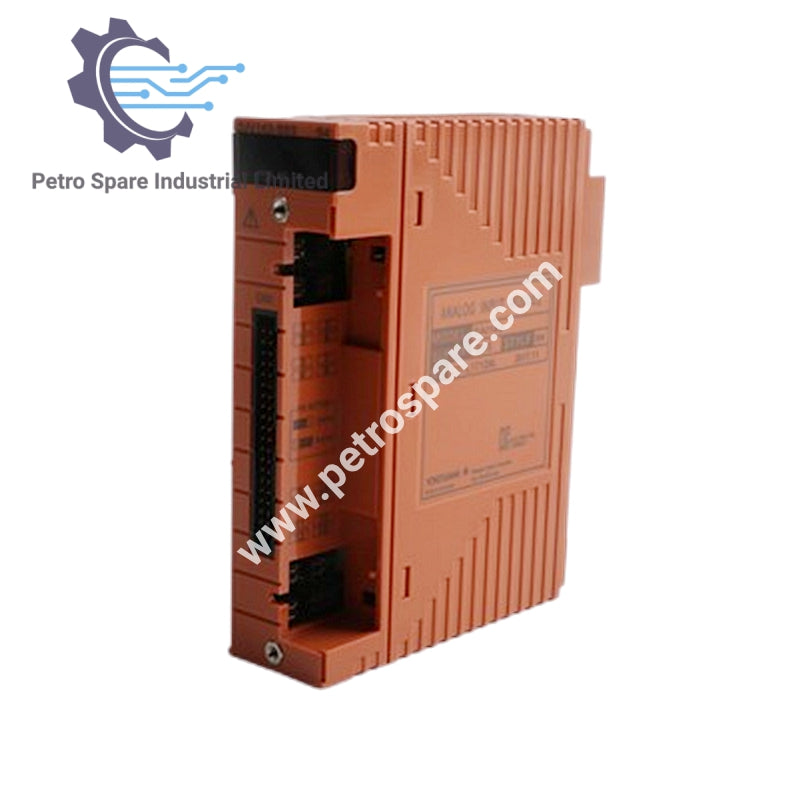

SAI143-S53 est un module d'entrée analogique de Yokogawa, conçu pour les applications d'automatisation industrielle.

Caractéristiques d'entrée et de signal

• Nombre de canaux d'entrée : 16 (isolation du module)

• Plage d'entrée nominale : 4 à 20 mA

• Plage d'entrée admissible : 0 à 25 mA

• Précision nominale : ±16 µA (plage d'entrée de 1 à 23 mA)

• Fréquence de mise à jour des données : 40 ms

• Dérive de température : ±16 µA/10 °C

Spécifications électriques et d'alimentation

• Alimentation de l'émetteur :

• 16,15 V minimum (à 20 mA)

• 26,4 V maximum (à 0 mA)

• Limite de courant de sortie : 25 mA

• Consommation de courant maximale :

• 320 mA (système 5 V)

• 550 mA (système 24 V)

• Tension de tenue : 1,5 kV AC (entre le signal d'entrée et le système pendant 1 minute)

Configuration et communication

• Réglage 2/4 fils : Réglage individuel des canaux via des broches

Détails du code suffixe

• S : Type standard

• 5: Pour bornier à pince de pression ou câble MIL (sans protection contre l'explosion)

• 3: Avec ISA Standard G3 et température (-20 à 70 °C)

---
