IC694ALG392

Description

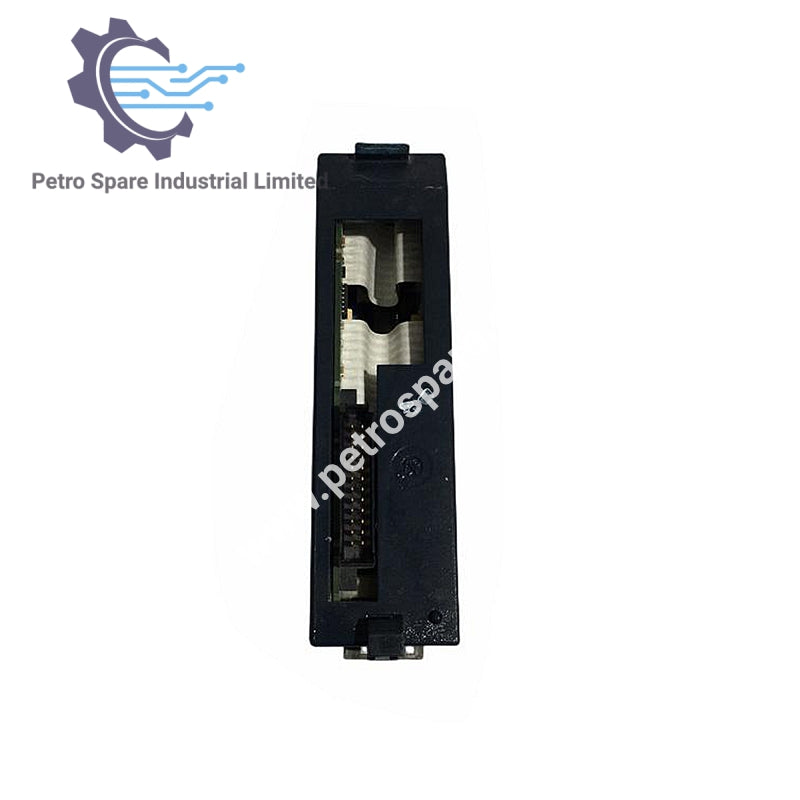

IC694ALG392 est un module de sortie analogique GE Fanuc RX3i avec 8 canaux simples sélectionnables, supportant des sorties en courant et en tension.

Spécifications de sortie

• Canaux : 1 à 8 sélectionnables

• Plage de sortie en courant : 4–20 mA, 0–20 mA

• Plage de sortie en tension : 0–10 V, -10 à +10 V

• Calibration : Calibré en usine (0,625 µA pour 0–20 mA, 0,5 µA pour 4–20 mA, 0,3125 mV pour la tension)

• Résolution :
   • 4–20 mA : 0,5 µA
   • 0–20 mA : 0,625 µA
   • Tension : 0,3125 mV

• Précision absolue (typique) :
   • Mode courant : ±0,1 % de l’échelle complète à 25°C
   • Mode tension : ±0,25 % de l’échelle complète à 25°C

Alimentation et alimentation

• Tension d’alimentation utilisateur : +24 VCC nominal (plage 20–30 VCC)

• Alimentation interne : +5 VCC depuis le backplane du PLC

• Consommation électrique :
   • 110 mA depuis +5 VCC backplane
   • 315 mA depuis +24 VCC alimentation utilisateur

• PSRR :
   • Courant : 5 µA/V typique
   • Tension : 25 mV/V typique

• Ondulation de l’alimentation externe : max 10 %

Charge de sortie et conformité

• Tension de conformité maximale : VUSER –3 V à VUSER

• Charge utilisateur (mode courant) : 0–850 Ω (min à 20 V), max 1350 Ω à 30 V

• Capacité maximale de charge de sortie : 2000 pF (mode courant)

• Inductance maximale de charge de sortie : 1 H

• Charge de sortie mode tension : min 2 kΩ, max 1 µF de capacité

Isolation et mise à jour

• Isolation : 250 VAC en continu, 1500 VAC pendant 1 minute (terrain vers backplane/châssis)

• Fréquence de mise à jour : env. 8 ms pour tous les canaux (dépend du scan E/S)

---
