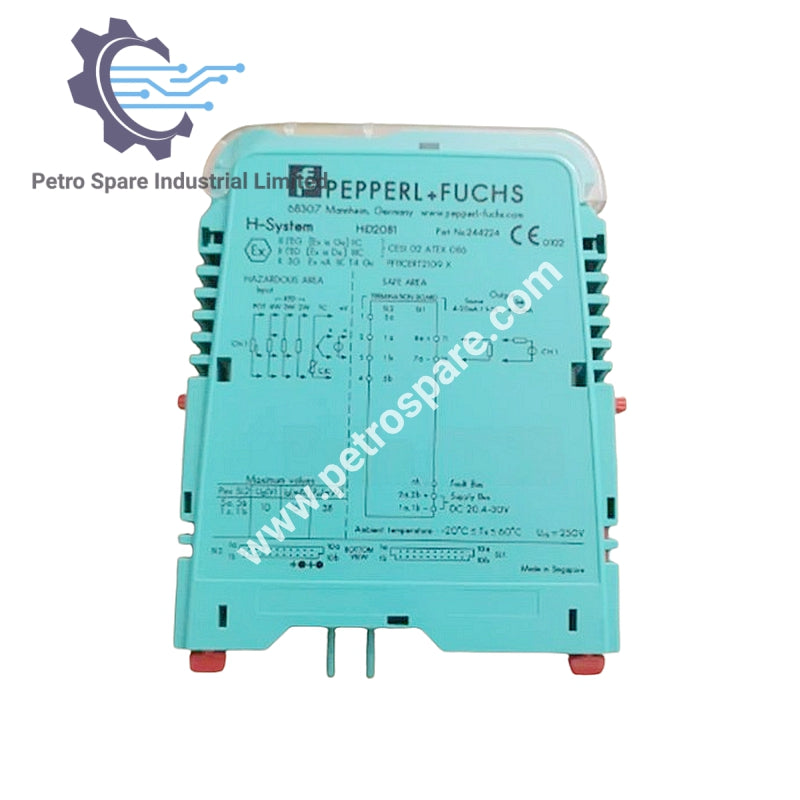

HID2081

Présentation

• Modèle : HID2081

• Fabricant : Pepperl+Fuchs

• Type : Convertisseur de température à barrière isolée 1 canal

• Alimentation : 24 V CC (alimentation par bus)

• Types d'entrée : Thermocouple, RTD ou potentiomètre

• Signal de sortie : 4–20 mA (puits/source) ou 1–5 V

• Configuration : Via PACTware

• Fonctionnalités : Détection de défaut de ligne et de rupture de capteur

Paramètres d'alimentation

• Connexion : SL1 : 1a(-), 1b(-); 2a(+), 2b(+)

• Tension nominale : 20,4–30 V

• Ondulation : Dans la tolérance d'alimentation

• Consommation de courant : 60 mA

• Consommation d'énergie : 1,2 W

Spécifications d'entrée

• Types RTD : Cu10, Cu50, Cu100, Pt10, Pt50, Pt100, Pt500, Pt1000, Ni100, types GOST

• Courant de mesure (RTD) : Environ 200 µA

• Type de connexion : 2, 3, 4 fils

• Résistance des conducteurs : ≤ 50 Ω par ligne

• Types de thermocouples : B, E, J, K, N, R, S, T, L, TXK, TXKH, TXA

• Plage du potentiomètre : 0,1–20 kΩ

• Plage de tension d'entrée : -100 à +100 mV

• Résistance d'entrée (mV) : ≥ 1 MΩ

• Surveillance : Rupture de capteur, court-circuit, compensation de jonction froide

Spécifications de sortie

• Connexion : SL1 : 8a(+), 7a(-)

• Type de signal : Analogique, courant ou tension

• Plage de courant : 0/4–20 mA

• Plage de tension : 0–5 V ou 1–5 V

• Signal de défaut (NE43) : 0/2 mA (sous-échelle), 21,5 mA (sur-échelle)

• Charge (source) : 0–550 Ω, tension en circuit ouvert ≤ 18 V

• Tension (puits) : 7–30 V ; nécessite une résistance en série si source > 25 V

---
