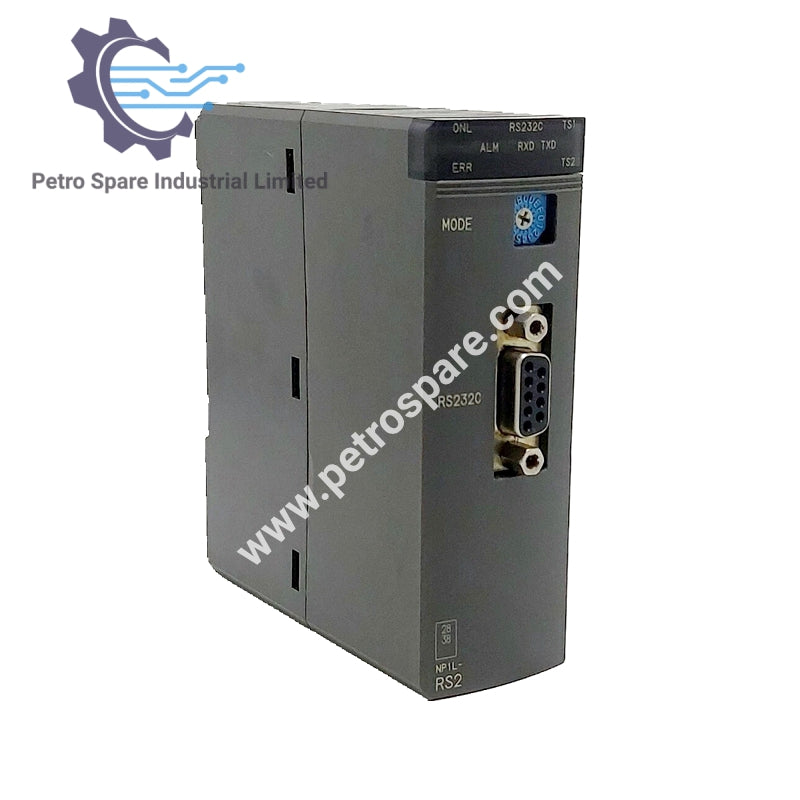

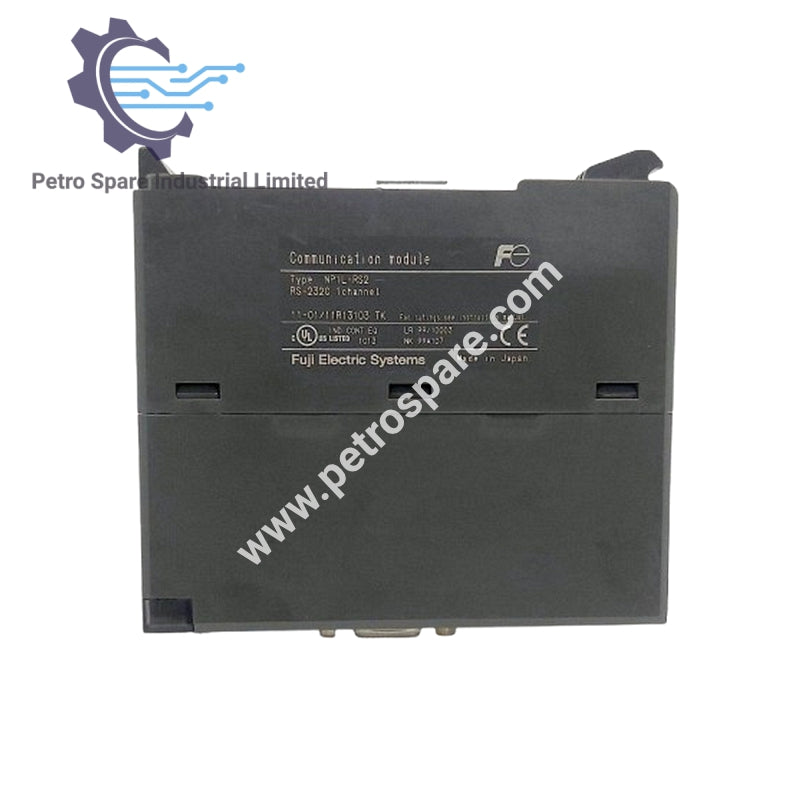

NP1L-RS2

Aperçu

Le NP1L-RS2 est un module de communication polyvalent 24 V CC de Fuji Electric, conçu pour faciliter la communication entre les appareils dans les systèmes industriels.

Détails de communication

• Port : RS-232C (1 canal)

• Méthode de communication : duplex intégral ou semi-duplex (sélectionnable via logiciel)

• Synchronisation : transmission synchrone start-stop

• Vitesse de transmission : 1200, 2400, 4800, 9600, 19200, 38400, 57600 bps

• Distance de transmission : 15 m ou moins

• Méthode de connexion : connecteur D-sub 9 broches (femelle)

Caractéristiques Électriques et d'Isolation

• Méthode d'Isolation : Photocoupleur

• Rigidité diélectrique : 445 V CA pendant 1 minute (entre les broches du connecteur E/S et la masse du châssis)

• Résistance d'isolation : 10 MΩ ou plus (mégohmmètre 500 V CC, entre les broches du connecteur E/S et la masse du châssis)

Intégration Système

• Nombre de modules connectables : 1:1 (un appareil externe)

• Emplacement occupé: 1

• Consommation de courant interne : 24 V CC, 90 mA ou moins

Spécifications physiques

• Masse : environ 160 g

---
