140DDI35310

Aperçu

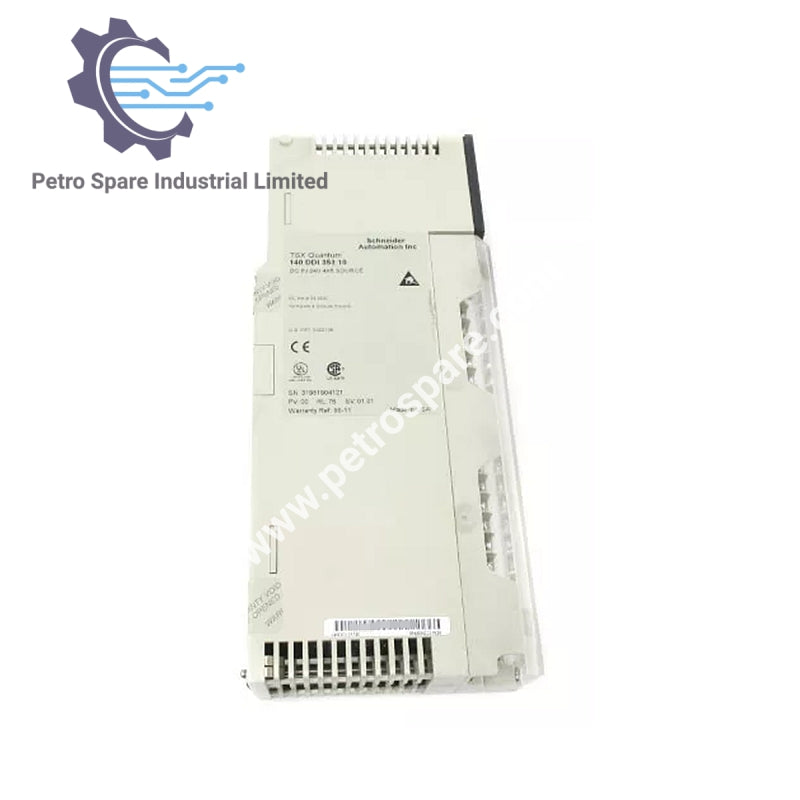

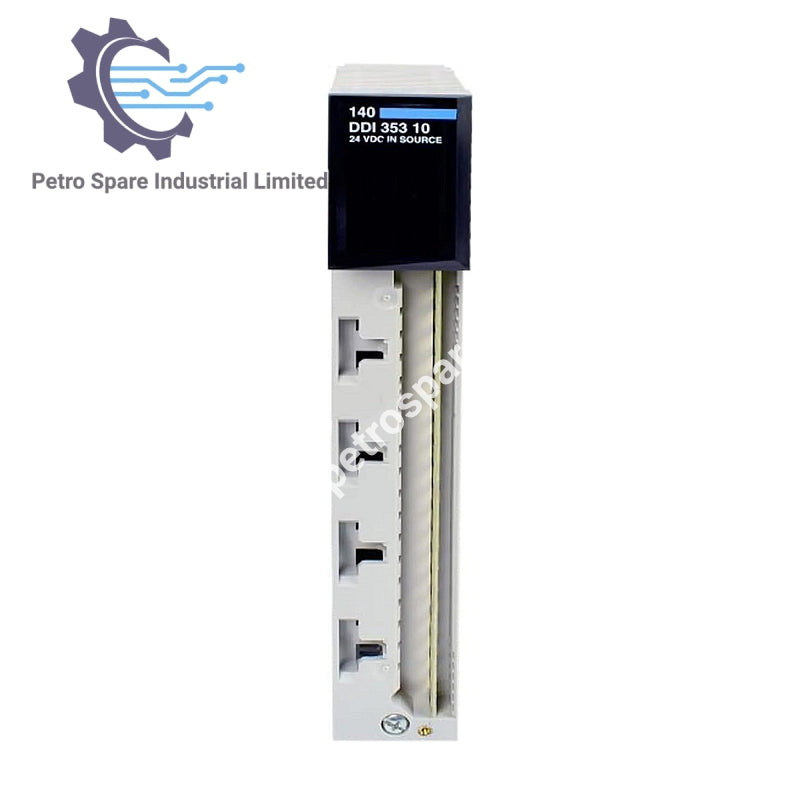

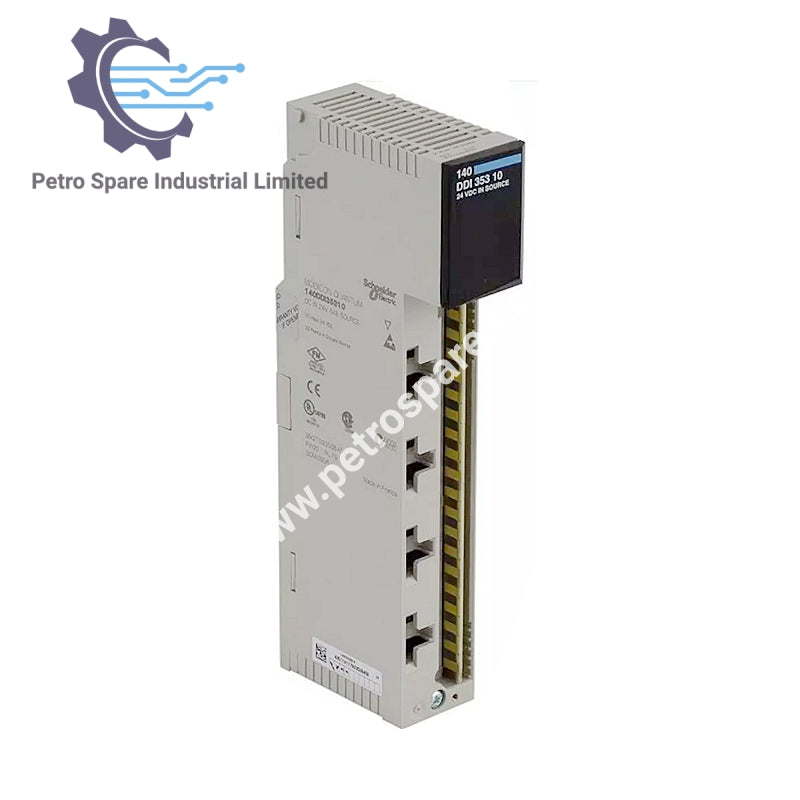

Le 140DDI35310 est un module d'entrée discret de la série Modicon Quantum de Schneider. Il est conçu pour gérer des signaux d'entrée 24 V CC, offrant une gestion fiable des entrées avec une dissipation d'énergie efficace et une protection.

Spécifications d'entrée

• Groupe de canaux: 4

• Entrée logique : Négative (source)

• Tension d'entrée discrète : 24 V CC

• Limites de tension d'entrée : 19,2...30 V

• État de la tension 1 : -30...-15 V CC

• État de la tension 0 : -5...0 V CC

• État du courant 1 : ≥ 2,5 mA à Us = -14 V

• État du courant 0 : ≤ 0,5 mA

• Exigence d'adressage : 2 mots d'entrée

• Impédance d'entrée : 2400 Ohm

• Courant de fuite maximal : 200 mA à Us = 5,5 V et Uin = 4 V

• Entrée maximale absolue : 30 V en continu, 50 V pendant une impulsion décroissante de 1 ms

• Temps de réponse:

• De l'état 0 à l'état 1 : ≤ 1 ms

• De l'état 1 à l'état 0 : ≤ 1 ms

Protection et alimentation

• Protection : Protection d'entrée limitée par résistance

• Dissipation de puissance : 1,5 W + (0,26 x nombre de points activés)

Isolation

• Isolation de groupe et de bus : 1780 Vrms pendant 1 minute

• Isolation de groupe : 500 Vrms pendant 1 minute

Signalisation locale

• Indicateurs LED:

• Vert : Communication sur le bus active

• Rouge : Défaut externe détecté

• 32 LED vertes : État de l'entrée

Électrique

• Courant requis sur le bus : 330 mA

Spécifications physiques

• Format du Module : Standard

• Poids Net : 0,3 kg

---
