140CPU43412U

Description

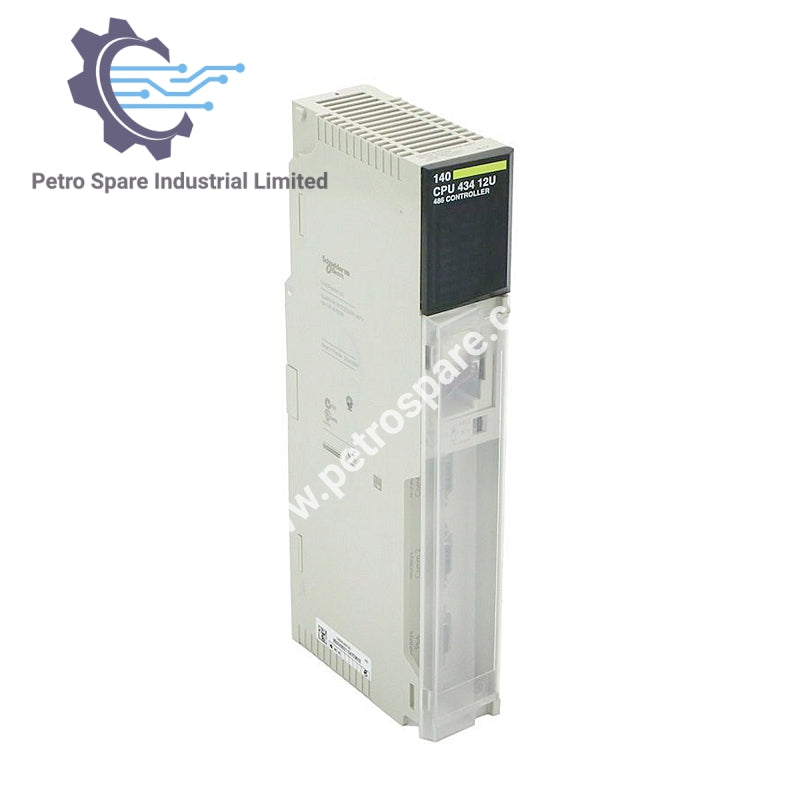

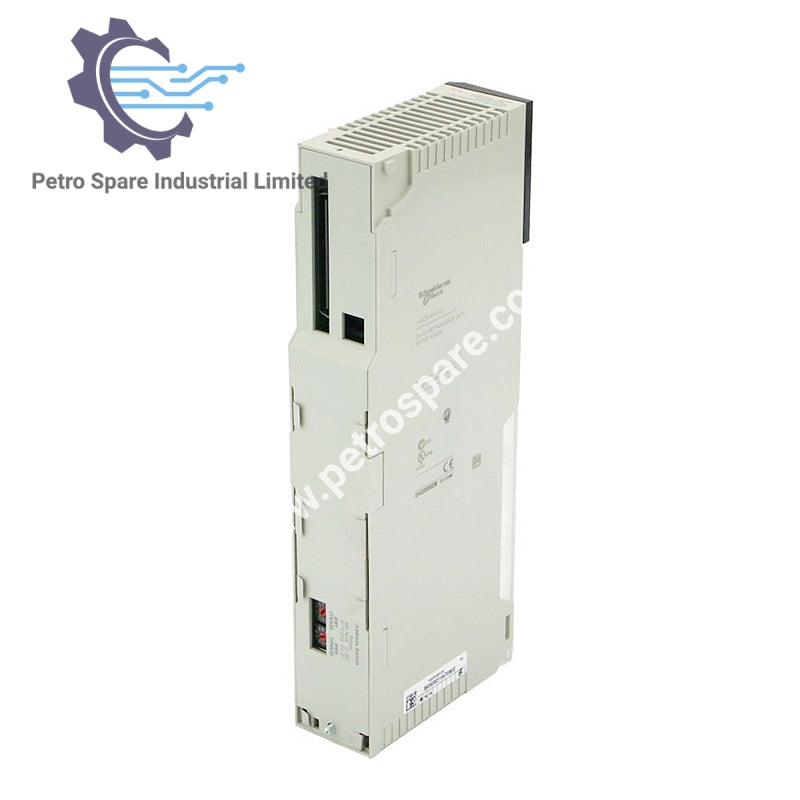

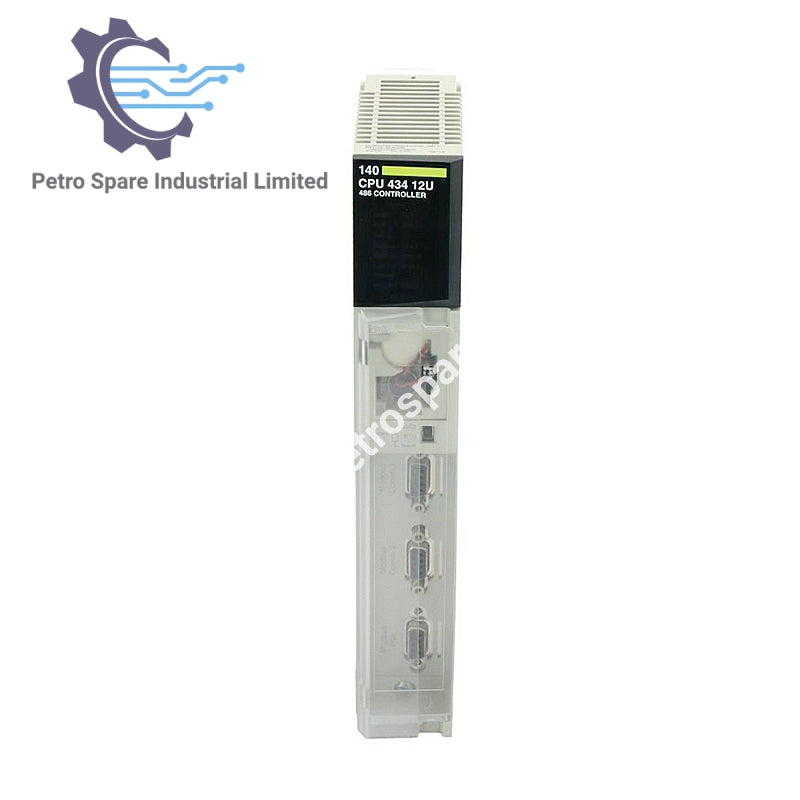

140CPU43412U est un processeur Schneider Modicon Unity avec 1056 kB de RAM interne.

Performance

• Fréquence d'horloge : 66 MHz

• RAM interne : 1056 kB

• Instructions par ms : 1,86 Kinst/ms (100 % booléen), 2,49 Kinst/ms (65 % booléen, 35 % numérique)

• Temps d'exécution par instruction : 0,1–0,27 µs (virgule flottante/fixe), 0,12–0,585 µs (booléen/mot)

• Surcharge système : tâche rapide 0,2 ms, tâche maître 1 ms

Capacité E/S

• Entrées/Sorties discrètes :

• À distance : 31 744 entrées / 31 744 sorties

• Distribué (Modbus Plus) : 8 000 entrées / 8 000 sorties par réseau

• Local : Illimité (26 emplacements max)

• Entrées/Sorties analogiques :

• Distribué (Modbus Plus) : 500 entrées / 500 sorties par réseau

• E/S à distance S908 : 1 984 entrées / 1 984 sorties

• Local : Illimité (26 emplacements max)

Fonctionnalités de l'application

• Lien série, compteur, entrées d'interruption haute vitesse, horodatage précis

• Contrôle de processus

• Interrupteur à clé pour démarrage/arrêt mémoire et protection

• Interrupteur à glissière pour port de communication (ASCII/RTU/Mémoire)

Structure des tâches

• 1 tâche maître cyclique/périodique

• 1 tâche rapide périodique

• 16 tâches d'interruption temporisateur

• 64 tâches d'interruption E/S

• 64 tâches d'interruption

• Pas de tâches auxiliaires

Communication & connexions

• Connexions intégrées : 1 Modbus Plus, 2 Modbus

• Connexions maximales : 2 AS-Interface distribuées, 2 Modbus RS232/485, 4 AS-Interface à distance, 6 Ethernet TCP/IP local, 6 Modbus Plus local, 6 Profibus DP local

• Modules optionnels : 6 (Ethernet, Modbus, Modbus Plus, Profibus DP, Sy/Max)

Détails physiques & système

• Nombre de slots : 2, 4, 10, 16, 6

• Nombre de racks : 2 (local)

• Stations E/S distribuées : 63 Modbus Plus

• Stations E/S à distance : 31 S908, 0 Ethernet

• Exigence de courant du bus : 1 800 mA

---
