DS200TCRAG1A

Aperçu

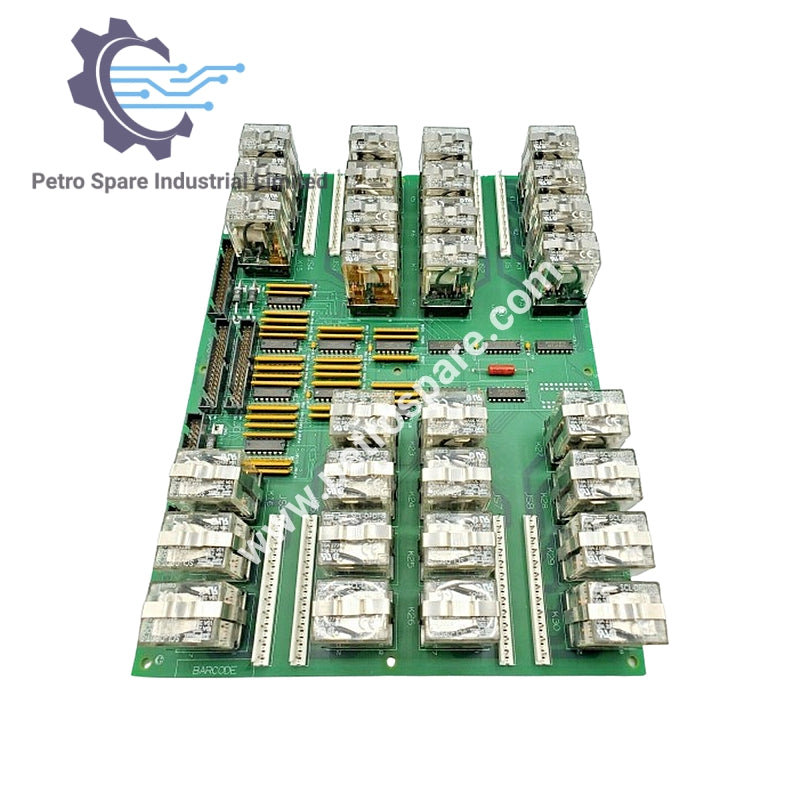

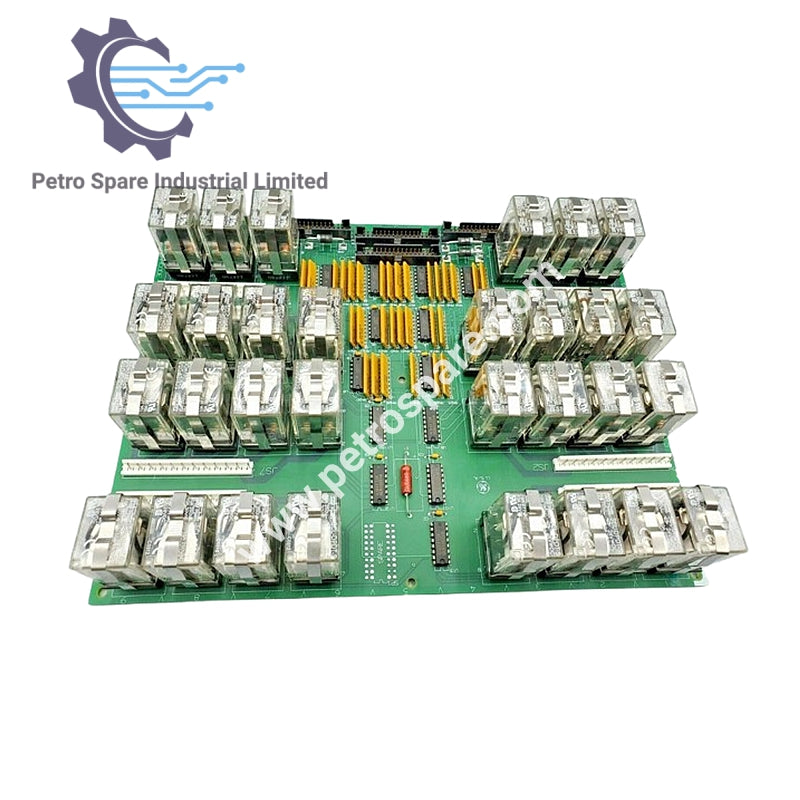

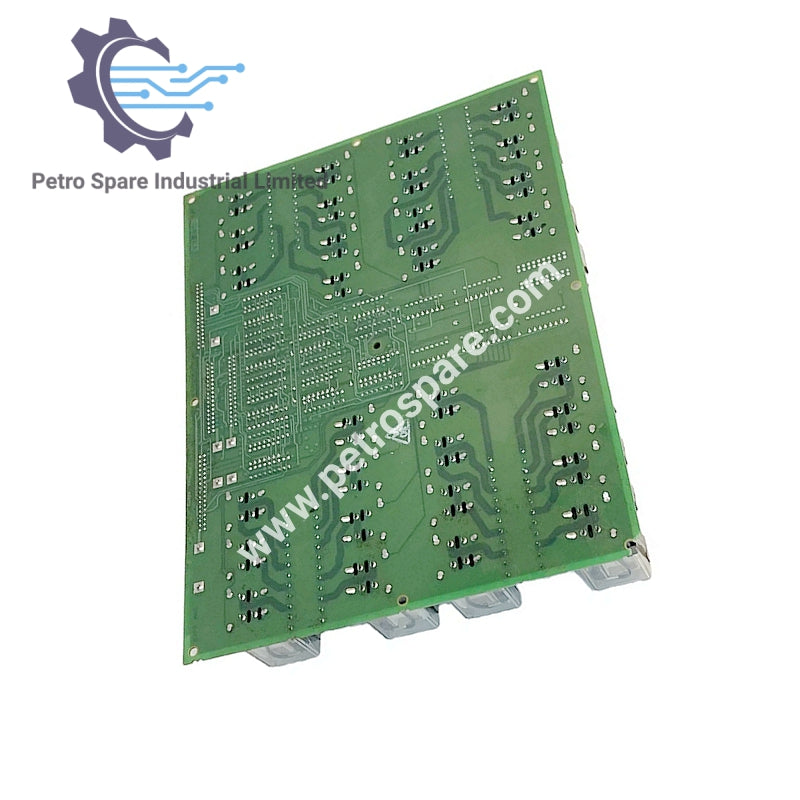

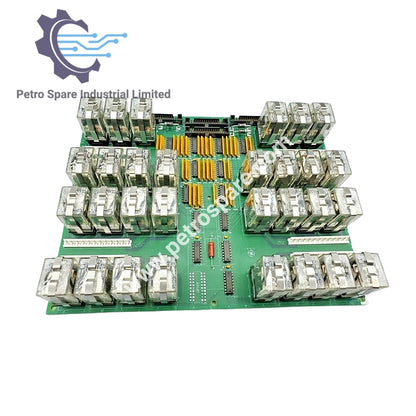

Le GE DS200TCRAG1A est une carte de circuit imprimé (PCB) de sortie relais utilisée dans les systèmes de contrôle de turbine de la série Mark V. Elle offre une fonctionnalité de sortie relais à haute densité et s'interface avec des cartes de bornes associées pour une configuration et un contrôle flexibles.

Composition matérielle

• Nombre de relais : 30 relais enfichables

• Connecteurs:

  • 4 × connecteurs 34 broches : JOR, JOS, JOT, JO

  • 4 × connecteurs 12 broches : JS3, JS4, JS5, JS6

• Connecteurs supplémentaires:

  • JO : Connecteur de signal du collecteur de gaz de la carte TCDA

  • JS1–JS8 : Connecteurs de sortie relais des cartes DTBC/D

  • JOR/S/T : Connecteurs de signal auxiliaires

Configuration & manipulation

• Cavaliers matériels:

  • Non situé sur la carte DS200TCRAG1A elle-même

  • Configurable via des cartes de bornes externes (DTBC et DTBD)

• Précautions de manipulation:

  • Les relais sont délicats et susceptibles d'être endommagés pendant le transport

  • Suivez les consignes de manipulation recommandées pour éviter les cassures

Points forts des composants

• Circuits intégrés : Plusieurs CI pour le traitement du signal et le contrôle

• Composants passifs : Comprend des redresseurs, diodes, condensateurs et résistances

• Style d'assemblage : Disposition et revêtement standard de la série Mark V

---
