KL3002X1-BA1

Aperçu

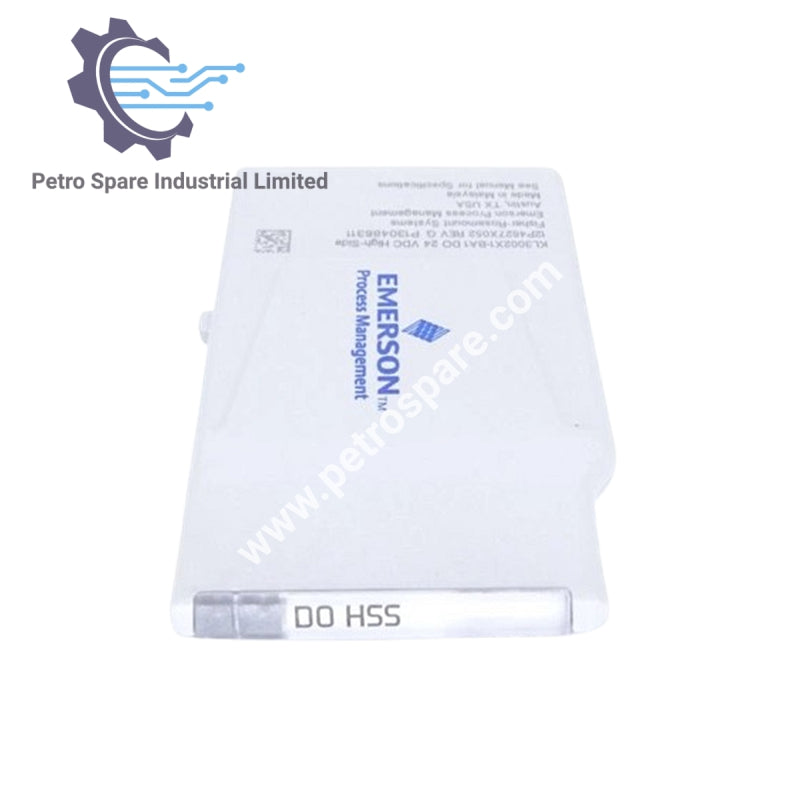

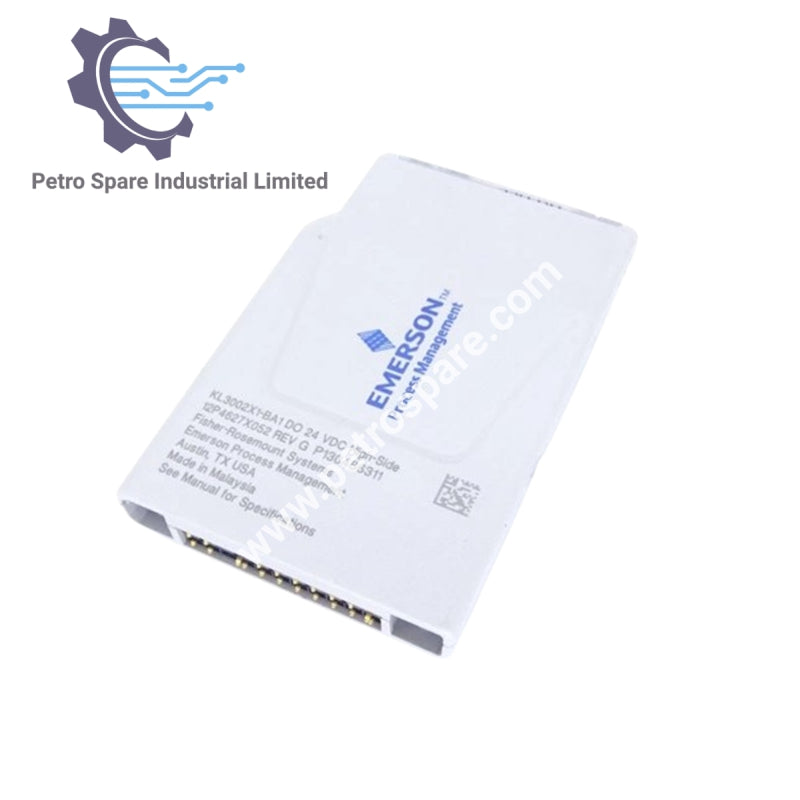

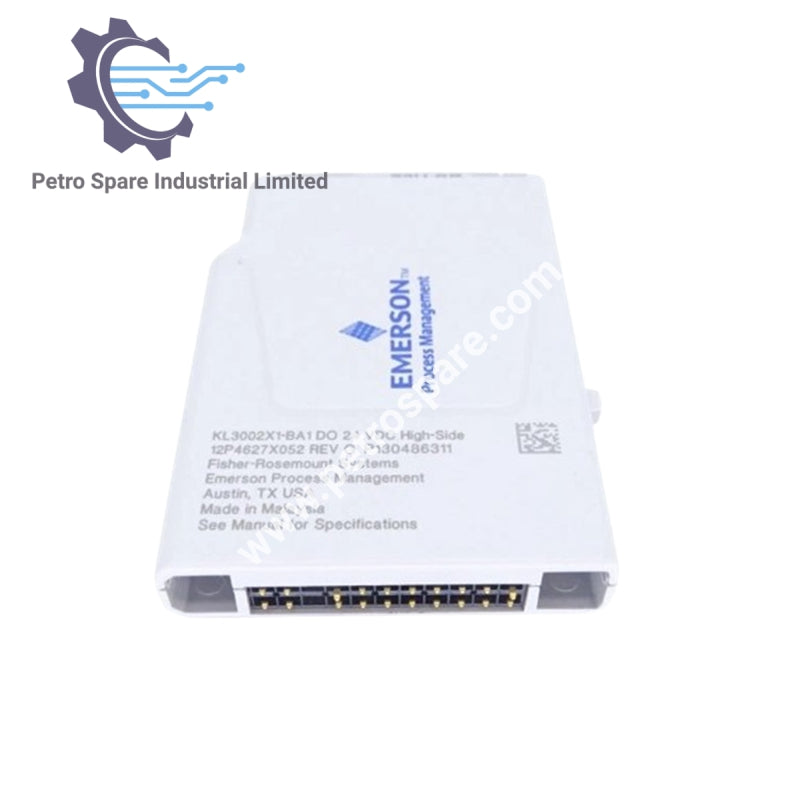

Emerson KL3002X1-BA1 est un module CHARM côté haut pour sorties discrètes, conçu pour les systèmes Emerson DeltaV.

Puissance

• Bus CHARM : 6,3 VCC @ 32 mA

• Circuit de terrain : 24 VCC @ 5 mA

Limites environnementales

• Température : -40 °C à +70 °C

• Choc : 10 g, onde sinusoïdale ½, 11 ms

• Vibration : 1 mm crête à crête (2–13,2 Hz), 0,7 g (13,2–150 Hz)

• Contaminants aéroportés : ISA-S71.04–1985, Classe G3

• Humidité : 5–95 % sans condensation

Installation & verrouillage

• Position de la clé du bornier: 3C

• Retrait/Insertion : Ne peut pas être retiré ou inséré avec l'alimentation du système sous tension dans les zones dangereuses

• Système de clé : Assure la compatibilité entre CHARM et le bornier ; les clés sont automatiquement réglées lors de la première installation, un réajustement est nécessaire pour un type de CHARM différent

---
