IS200TRTDH1CCC

Aperçu

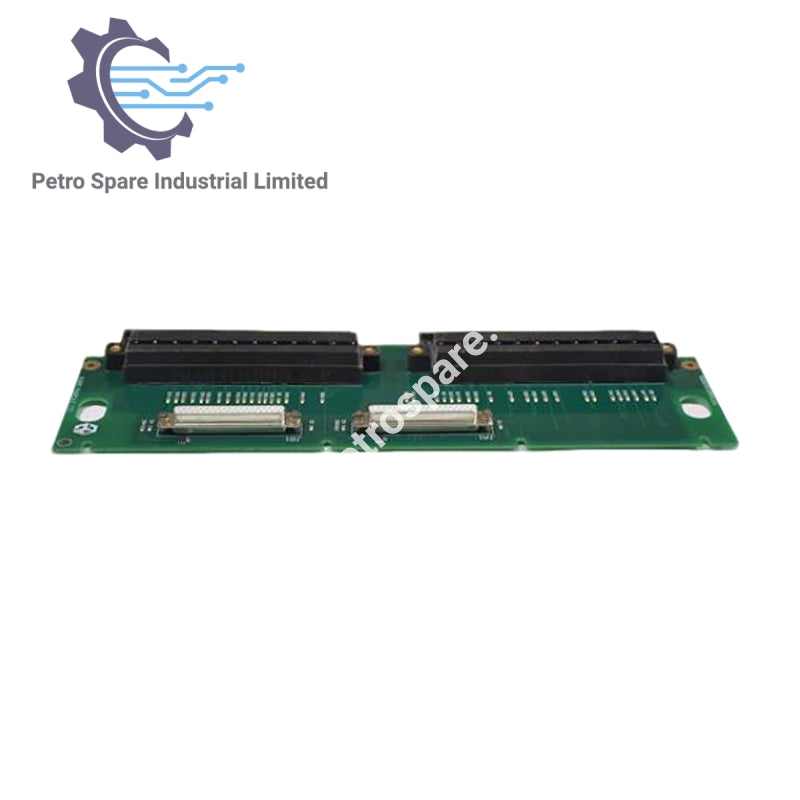

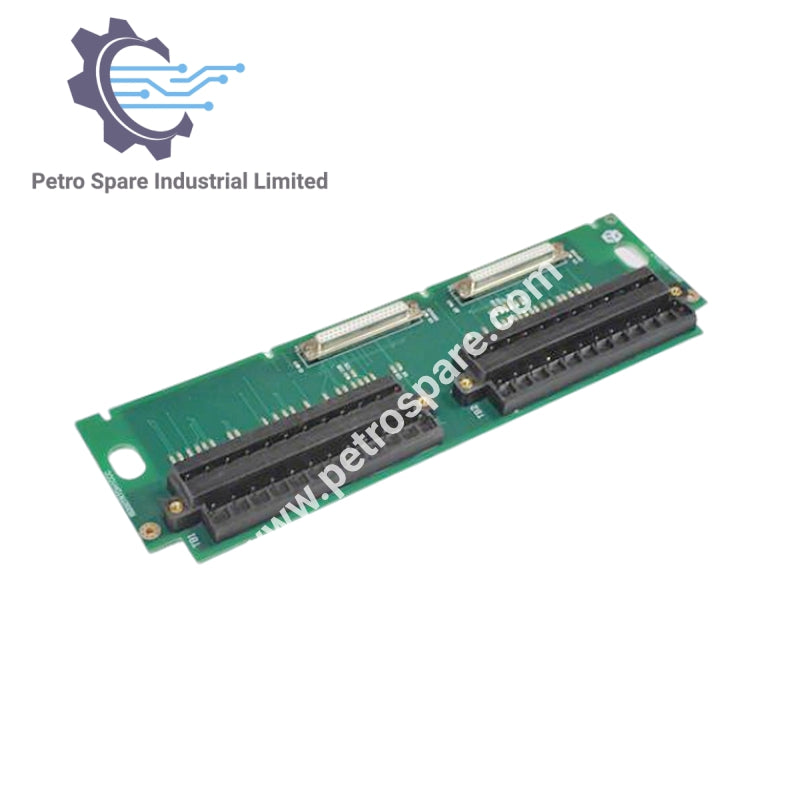

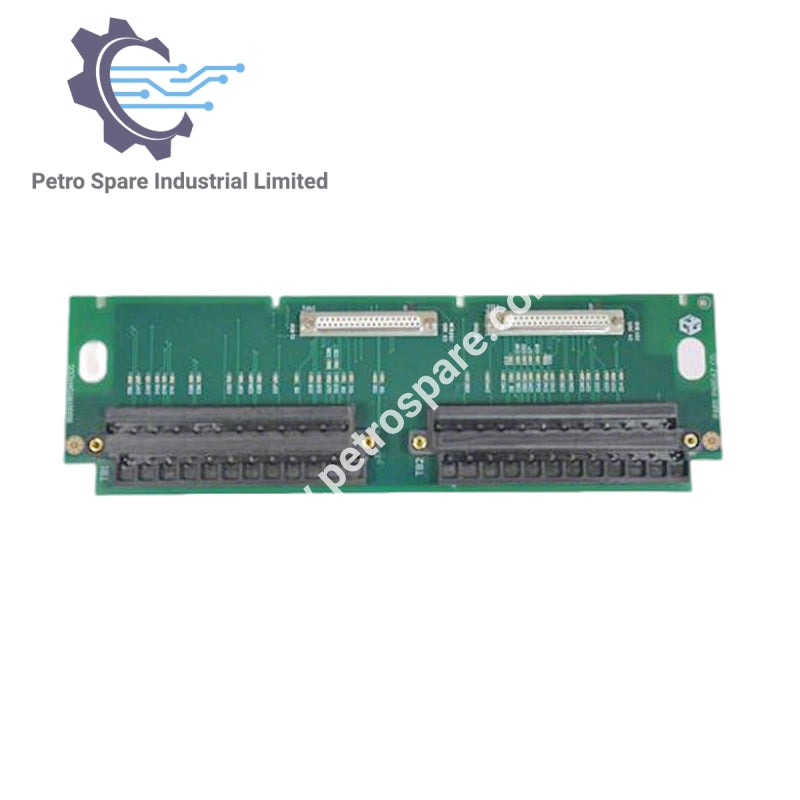

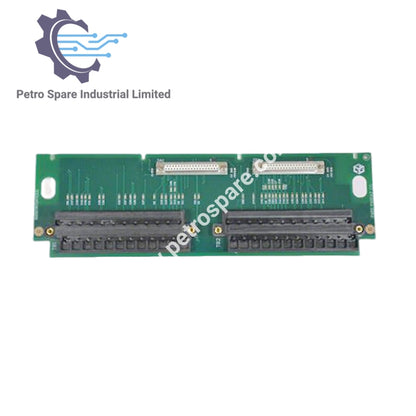

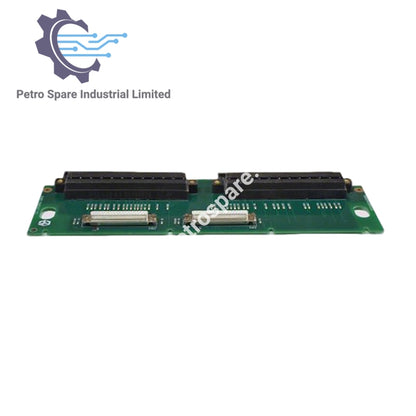

IS200TRTDH1CCC est un dispositif terminal de résistance de température développé par GE pour le système de contrôle Mark VI. Il fonctionne comme une carte d'entrée RTD, supportant divers types de RTD et conçu avec une histoire de révision en trois étapes pour une performance améliorée.

Caractéristiques électriques

• Canaux : 8 par carte de bornier

• Plage de tension : 0,3532–4,054 V

• Résistance maximale des conducteurs : 15 Ω (câble bidirectionnel)

Compatibilité RTD

• Platine : 10, 100, 200 Ω

• Cuivre : 10 Ω

• Nickel : 120 Ω

Détails de connexion

• Borniers : 2 amovibles (24 vis chacun)

• Entrées : 16 entrées RTD, connexion 3 fils

• Connecteurs : 3 câbles femelles 37 broches vers le processeur VRTD

Informations supplémentaires

• Suppression du bruit : Intégrée sur les canaux d'entrée

• Manipulation : Emballage antistatique requis, sensible à l'électricité statique

---
