IS200STTCH2ABA

Aperçu

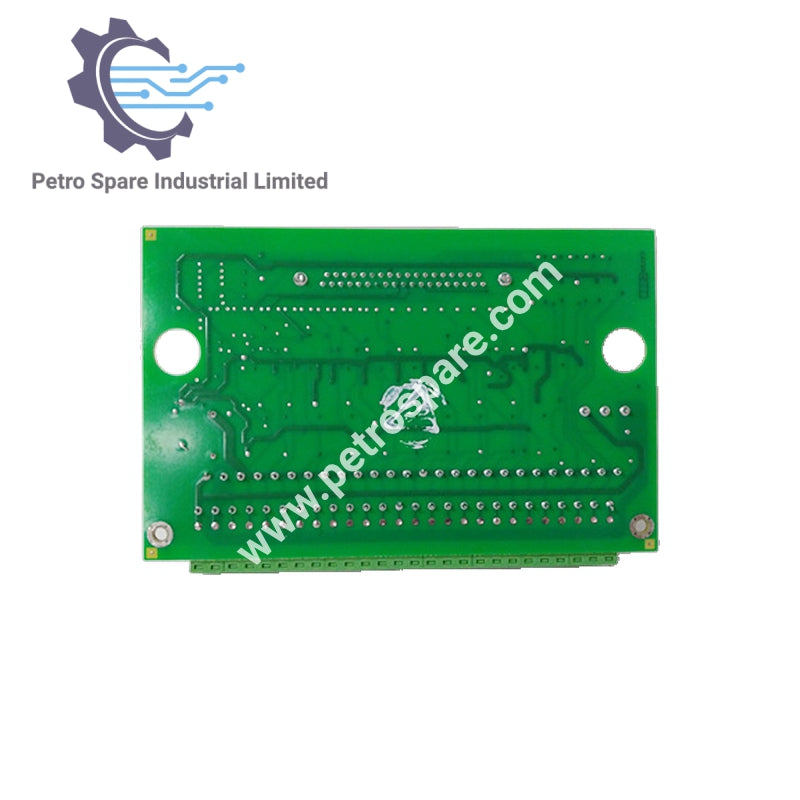

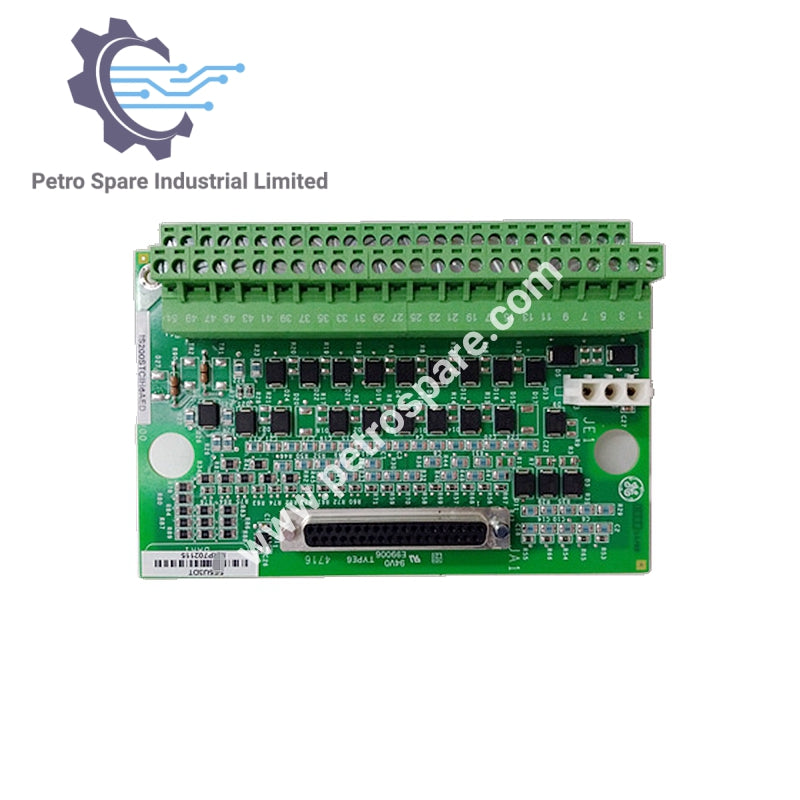

Le IS200STTCH2ABA est une carte d'entrée thermocouple simple de GE, conçue pour une acquisition précise des signaux de température dans les systèmes de contrôle industriel. Il prend en charge plusieurs types de thermocouples et est idéal pour l'intégration dans les systèmes de contrôle de turbine Mark VIe.

Configuration d'entrée

• Canaux : 12

• Types de thermocouples pris en charge : E, J, K, S, T

• Plage d'entrée : -8 mV à +45 mV

Installation mécanique

• Assemblage porteur : Carte de connexion et isolant montés sur tôle pour un support structurel

• Montage sur rail DIN : L'assemblage se fixe sur un rail DIN standard pour une installation et un retrait rapides

• Option de montage sur panneau : Montage alternatif via un assemblage de panneau en tôle boulonné

Méthode de câblage

• Câblage direct : Les thermocouples se connectent directement au bloc de jonction

• Intégrité du signal : Perte minimale grâce à une conception de terminaison directe

---
