INLIM03

Présentation

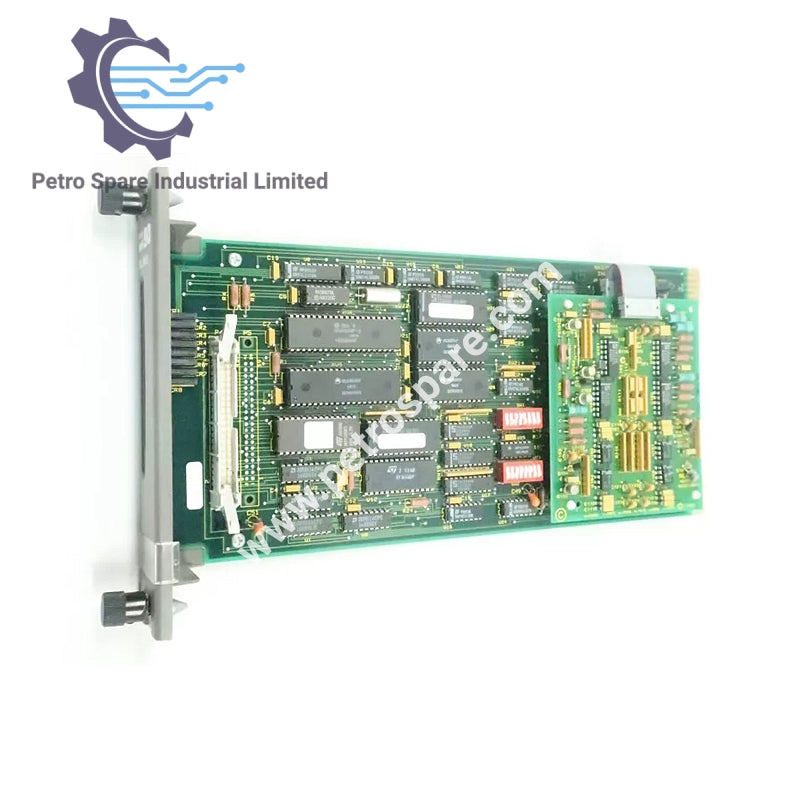

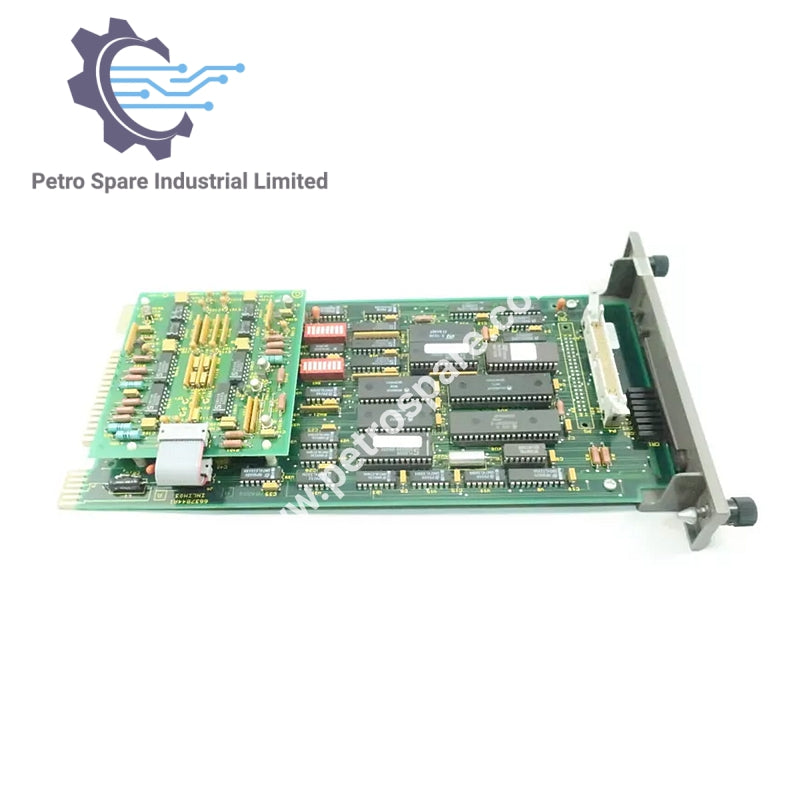

Le INLIM03 est un module de boucle d'interface de ABB Bailey.

Mémoire

• LIM : 2 koctets RAM, 4 koctets ROM

• BIM : 32 koctets RAM, 16 koctets ROM

Exigences d'alimentation

• LIM : +5 VCC @ 2,0 ampères ; 10 watts nominal, ±15 VCC @ 80 mA ; 1,2 watts nominal

• BIM : +5 VCC @ 1,0 ampère ; 5 watts nominal, +15 VCC @ 150 mA ; 2,25 watts nominal, -15 VCC @ 120 mA ; 1,80 watts nominal

Capacité du système

• Nœuds maximum : 63 nœuds dans le système (toute combinaison de PCU, OIS ou NIU)

Débits de communication

• Débit : 500 kbaud

• Messages/seconde : 800 maximum

• Temps de synchronisation : 100 millisecondes maximum

Spécifications du câble

• Boucle d'usine (nœud - nœud) : 2000 mètres (6561 pieds) maximum

• Interface de boucle (LIM - TPL/IPL) : 61 mètres (200 pieds) maximum

Certification

• Certifié CSA : Pour une utilisation comme équipement de contrôle de processus dans un environnement ordinaire (non dangereux)

Environnement

• Température ambiante : 0°C à 70°C (32°F à 158°F)

• Humidité relative : 0 à 95 % jusqu'à 55°C (131°F) (sans condensation), 0 à 45 % jusqu'à 70°C (158°F) (sans condensation)

• Pression atmosphérique : Niveau de la mer à 3 km (1,86 miles)

---
