IC697BEM713G

Présentation

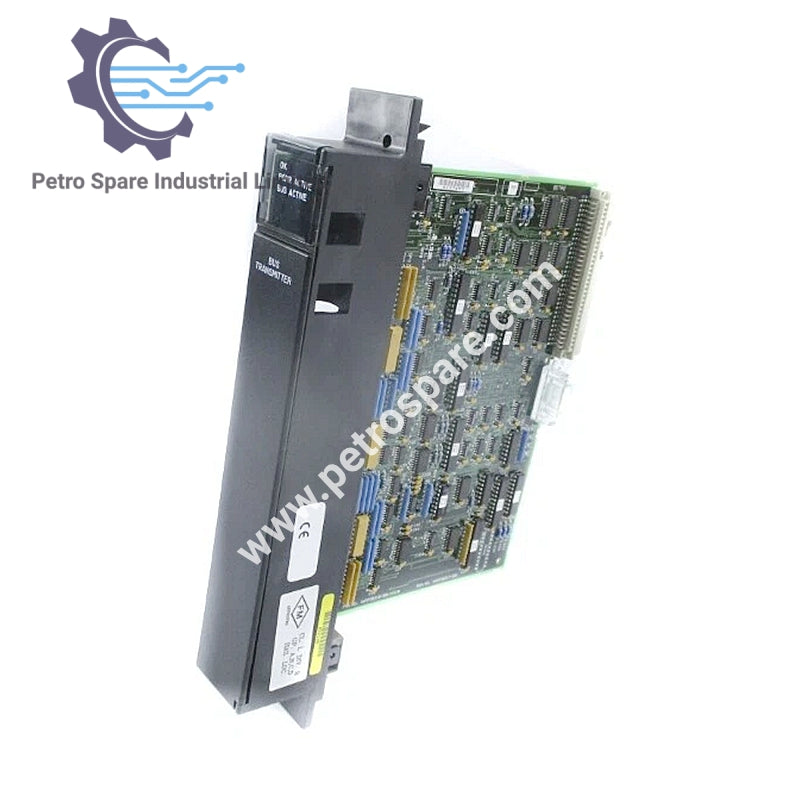

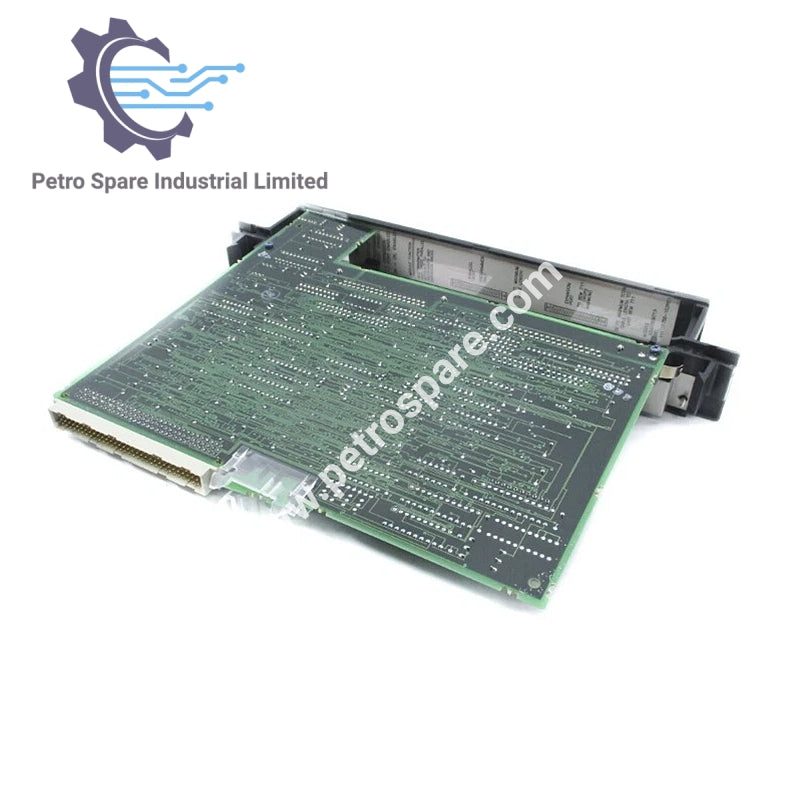

IC697BEM713G est un module transmetteur de bus (BTM) de la série GE Fanuc 90-70, conçu pour étendre le rack CPU principal avec des modules PLC supplémentaires.

Informations générales

• Série : 90-70

• Numéro de pièce : IC697BEM713G

• Type : Module transmetteur de bus

• Type de module : BTM à emplacement unique

• Courant requis : 1,4 A

E/S & Connexions

• Connecteurs :

• Connecteur supérieur : dispositif de programmation

• Connecteur inférieur : racks d'extension en chaîne via BRM

• Ports série : 2

• Points discrets disponibles : N/A

Performance & Configuration

• Débit de données effectif : 500 Koctets/sec

• Distance de câble autorisée : 50 pieds

• Configuration : logiciel de programmation MS-DOS ou Windows, pas d'interrupteurs DIP requis

• Support d'extension : jusqu'à sept racks PLC IC697 supplémentaires

Indicateurs d'état

• LED Module OK : allumée lorsque le logiciel CPU termine la configuration du BTM

• LED Port programmeur activé : allumée/clignotante lorsque le programmeur communique avec le PLC

• LED Port d'extension activé : allumée/clignotante lors de la communication avec les modules récepteurs de bus

---
