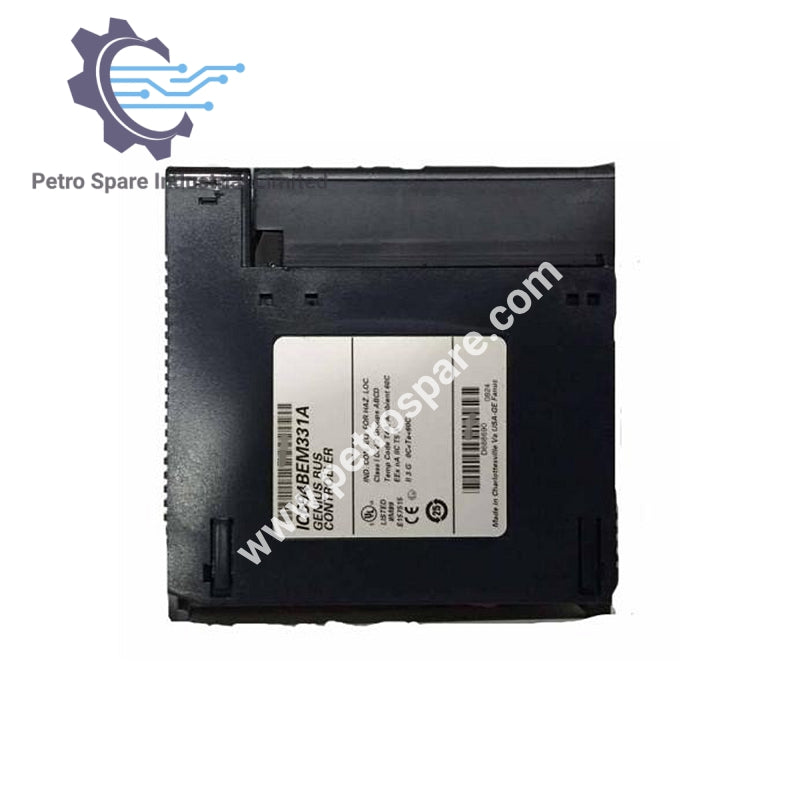

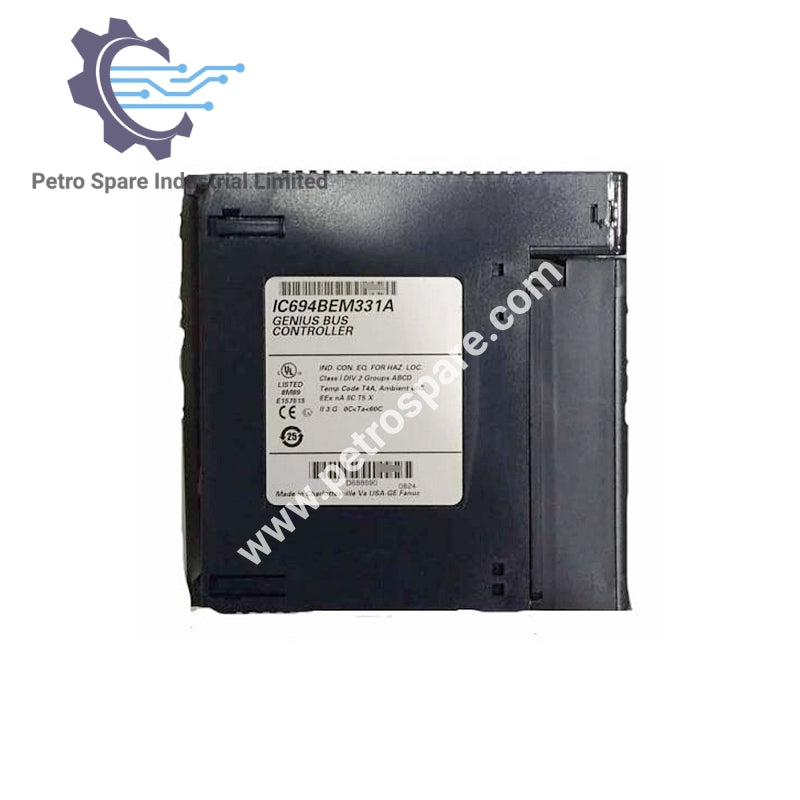

IC694BEM331

Description

Le IC694BEM331 est un module contrôleur de bus Genius pour le système GE Fanuc RX3i PACSystem, offrant une communication à haute vitesse et des diagnostics avancés pour les réseaux Genius I/O.

Consommation actuelle

• Diagnostics : capacités avancées de diagnostic

• Communications : prend en charge les données globales et les datagrammes

• Longueur des données : 128 octets par message

• Débits de données : configurable – 153,6 Kbaud (standard/étendu), 76,8 Kbaud ou 38,4 Kbaud

Spécifications du bus Genius

• Type de bus : en chaîne en marguerite ; paire torsadée simple + blindage, Twinax, câble à fibre optique ou modems

• Terminaison du bus : résistances de 75, 100, 120 ou 150 Ohms aux deux extrémités du câble

• Longueur maximale du bus:

• 7800 ft @ 38,4 Kbaud

• 4500 ft @ 76,8 Kbaud

• 3500 ft @ 153,6 Kbaud (étendu)

• 2000 ft @ 153,6 Kbaud (standard)

• Les limites réelles dépendent du type de câble selon le Manuel du système Genius

• Nombre maximal d'appareils:

• 32 appareils (tous les débits sauf 38,4 Kbaud)

• 16 appareils @ 38,4 Kbaud

• Isolation : 2000 V Hi-Pot, 1500 V rejet transitoire en mode commun

---
