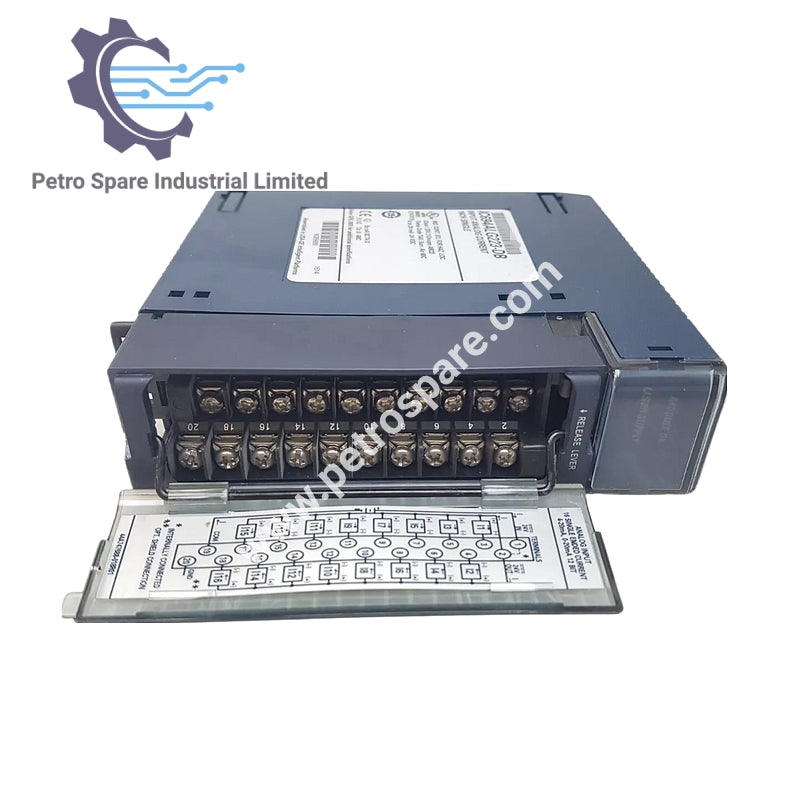

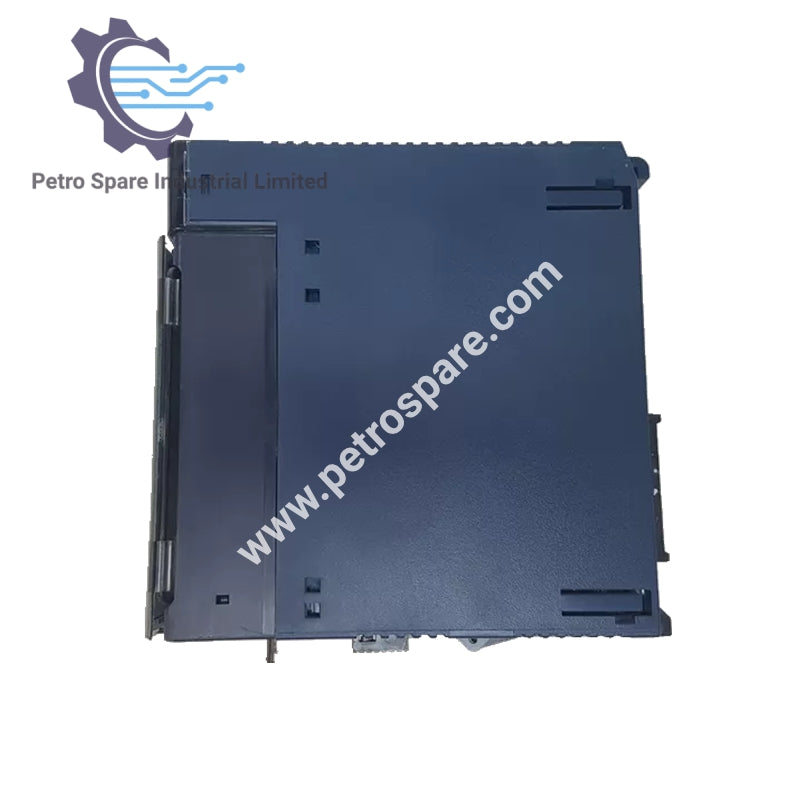

IC694ALG223A

Aperçu

• Modèle : IC694ALG223A

• Type : Module d'entrée analogique

Détails de l'entrée

• Nombre de canaux : 16 entrées à simple extrémité

• Signal d'entrée nominal : 0-20 mA ; 4-20 mA (normal) ; 4-20 mA (amélioré)

• Plages de courant d'entrée : 0 à 20 milliampères, 4 à 20 milliampères

• Fréquence de mise à jour du canal : 13 ms

• Impédance d'entrée : 250 ohms

• Résolution analogique :

• 4–20 mA : 4 µA (4 µA/bit)

• 0–20 mA : 5 µA (5 µA/bit)

• 4–20 mA Amélioré : 5 µA (5 µA/bit)

Alimentation et précision

• Exigences d'alimentation : 120 mA à 5 Volts CC

• Précision :

• ±0,25 % de l'échelle complète @ 25°C (77°F)

• ±0,5 % de l'échelle complète sur la plage de température de fonctionnement spécifiée

Fonctionnalités supplémentaires

• Plage d'alimentation externe : 20 à 30 Volts CC

• Réponse du filtre passe-bas d'entrée : 19 Hz

• Résolution numérique : 12 bits

Conditions environnementales

• Température de fonctionnement : 0 à 60°C

• Consommation de courant :

• 120 mA @ 5 VCC

• 65 mA @ 24 VCC (fourni par l'utilisateur)

• Étalonnage :

• 4 µA par incrément sur la plage 4 à 20 mA

• 5 µA par incrément sur 0 à 20 mA et 4 à 20 mA Amélioré

---
