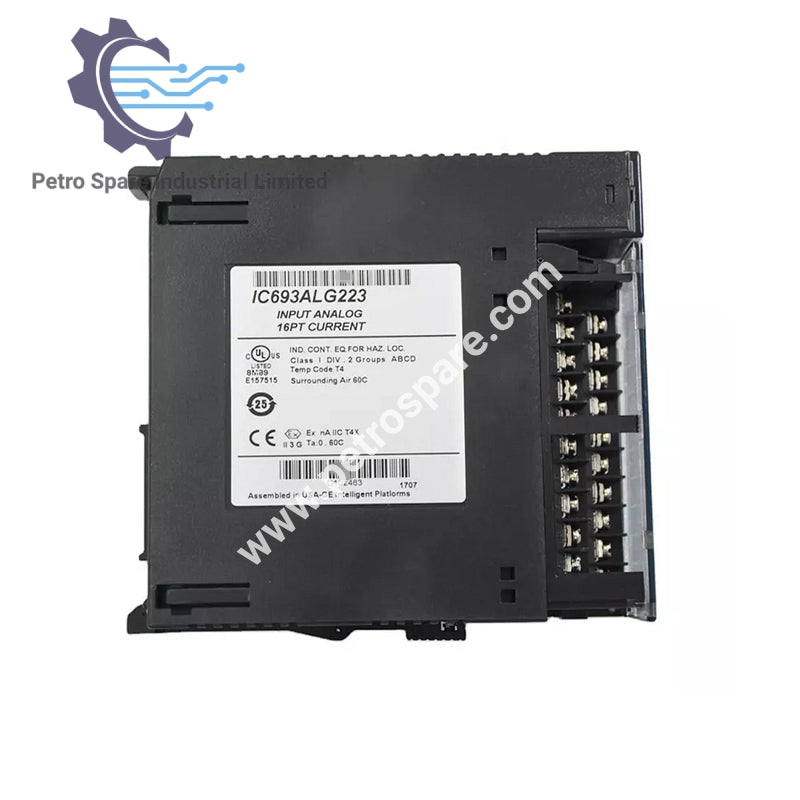

IC693ALG223

Présentation

• Numéro de modèle : IC693ALG223
• Série : GE Fanuc
• Fonction : Entrée de courant analogique - 16 canaux

Plages d'entrée

• 4 à 20 mA
• 0 à 20 mA
• 4 à 20 mA amélioré

Performance

• Résolution à 4-20 mA : 4 µA/bit
• Résolution à 0-20 mA : 5 µA/bit
• Résolution à 4-20 mA amélioré : 5 µA/bit
• Précision absolue : ± 0,25 % à 25°C ; ± 0,5 % sur la plage de température
• Linéarité : < 1 LSB (4 à 20 mA) ; < 1 LSB (0 à 20 mA et 4 à 20 mA amélioré)
• Fréquence de mise à jour : 13 ms (tous les 16 canaux)

Spécifications électriques

• Impédance d'entrée : 250 ohms
• Isolation : 1500 volts entre le côté terrain et le côté logique
• Tension en mode commun : 0 volts (canaux à simple extrémité)
• Rejet inter-canaux : > 80 dB de DC à 1 kHz
• Plage de tension d'alimentation externe : 20 à 30 VCC
• Ondulation de l'alimentation externe : 10 %
• Consommation électrique interne :
  • 120 mA (depuis le bus +5V)
  • 65 mA (depuis l'alimentation externe 24 VCC)

Indicateurs

• Indicateurs LED :
  • MODULE OK : Indique l'état du module
  • ALIMENTATION UTILISATEUR : Montre l'état de l'alimentation utilisateur

Notes d'installation

• Calibration : Calibré en usine à 4 µA par compte pour la plage 4 à 20 mA
• Canaux : 1 à 16 sélectionnables, simple extrémité

---
