IC200UEX212

Présentation du produit

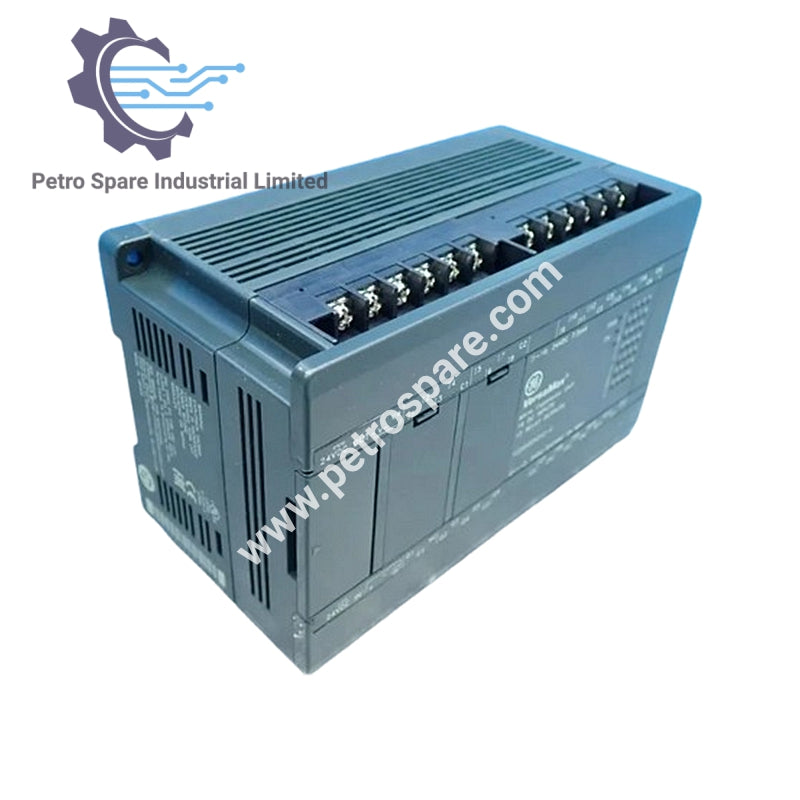

IC200UEX212 est une unité d'extension micro PLC 28 points avec 16 entrées numériques et 12 sorties relais.

Configuration des entrées

• Nombre d'entrées: 16

• Type de logique : 24 VCC positif/négatif

• Tension nominale : 24 VCC

• Plage de tension : 0–30 VCC

• Courant d'entrée : 7,5 mA typique

• Résistance d'entrée : 2,8 kΩ

• Tension de seuil : ON ≥ 15 VCC, OFF ≤ 5 VCC

• Courant de seuil : ON ≤ 4,5 mA, OFF ≥ 1,5 mA

• Temps de réponse : 0,5–20 ms configurable

• Tension d'isolement : 1500 V RMS (terrain vers logique), 500 V RMS (entre groupes)

Spécifications de sortie

• Nombre de sorties : 12 relais (normalement ouverts)

• Tension de fonctionnement : 5–30 VCC ou 5–250 VCA

• Charge Max:

  • Service pilote UL : 2 A @ 24 VCC / 240 VCA

  • Charge résistive : 2 A @ 24 VCC / 240 VCA

• Charge minimale : 1 mA

• Courant de fuite : ≤ 15 mA @ 240 VCA

• Courant d'appel : 5 A par demi-cycle

• Temps de réponse : MARCHE/ARRÊT ≤ 15 ms

• Durée de vie du contact : 20 millions d'opérations mécaniques

• Isolation : 1500 V RMS (terrain vers logique), 500 V RMS (entre groupes)

Détails de l'alimentation

• Plage de tension d'entrée : 24 VCC (–20 % / +25 %)

• Temps de maintien : 10 ms @ 19,2 VCC

• Courant d'appel : 1 A max @ 30 VCC

• Durée de l'appel de courant : 10 ms

• Courant d'entrée : 0,30 A typique @ 24 VCC

• Puissance nominale : 8 W

• Sortie +24 VCC : 200 mA max (pour les entrées et les dispositifs utilisateur)

---
