IC200MDL750G

Présentation

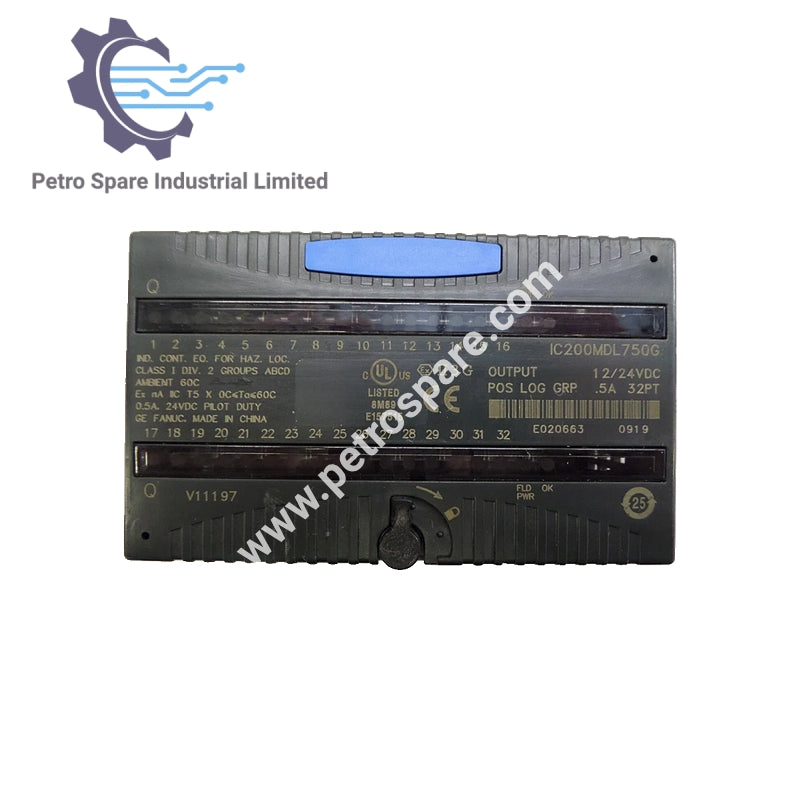

IC200MDL750G est un module de sortie discrète GE Fanuc VersaMax avec 32 sorties DC à logique positive, idéal pour les applications de commutation de charge numérique.

Identification

• Modèle : IC200MDL750G

• Marque : GE Fanuc

• Série : VersaMax

• Type : Module de sortie

Configuration de sortie

• Nombre total de points : 32 sorties discrètes

• Groupes : 2 groupes de 16

• Type de logique : Logique positive (source)

• Isolation : Isolation par groupe, pas par point

Caractéristiques électriques

• Tension nominale : 12 VCC / 24 VCC

• Plage de tension : 10,2–30 VCC

• Courant du bus arrière : 90 mA @ 5 VCC

• Remarque : Nécessite la version B ou plus récente pour le fonctionnement en 12 VCC

Installation et câblage

• Base compatible : support IC200CHSxxx

• Bornes de câblage : DC+ et DC− pour chaque groupe

• Charge inductive : Suppression externe recommandée

---
