IC200MDL750B

Aperçu

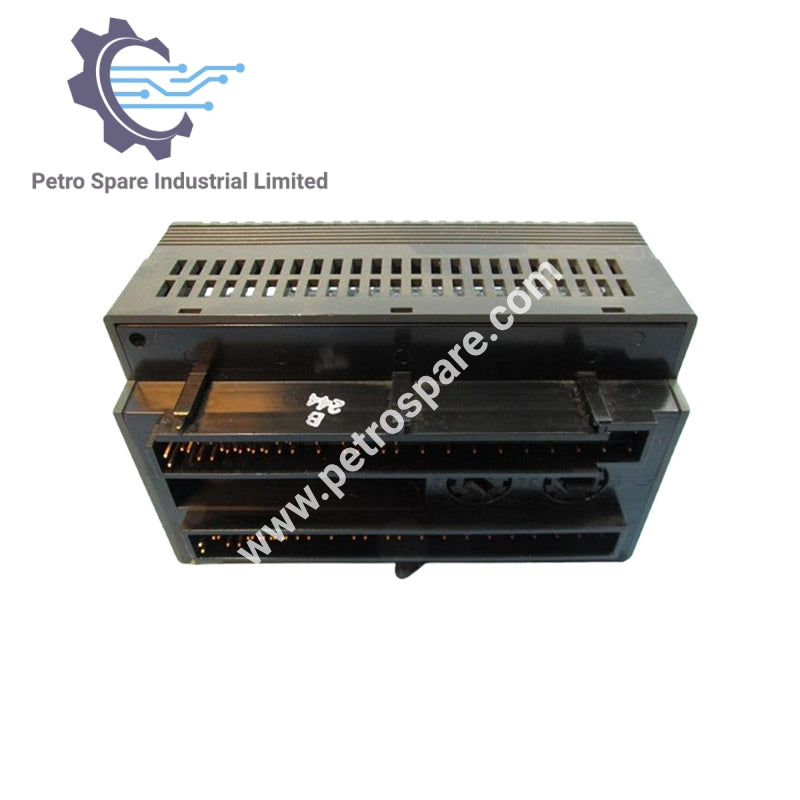

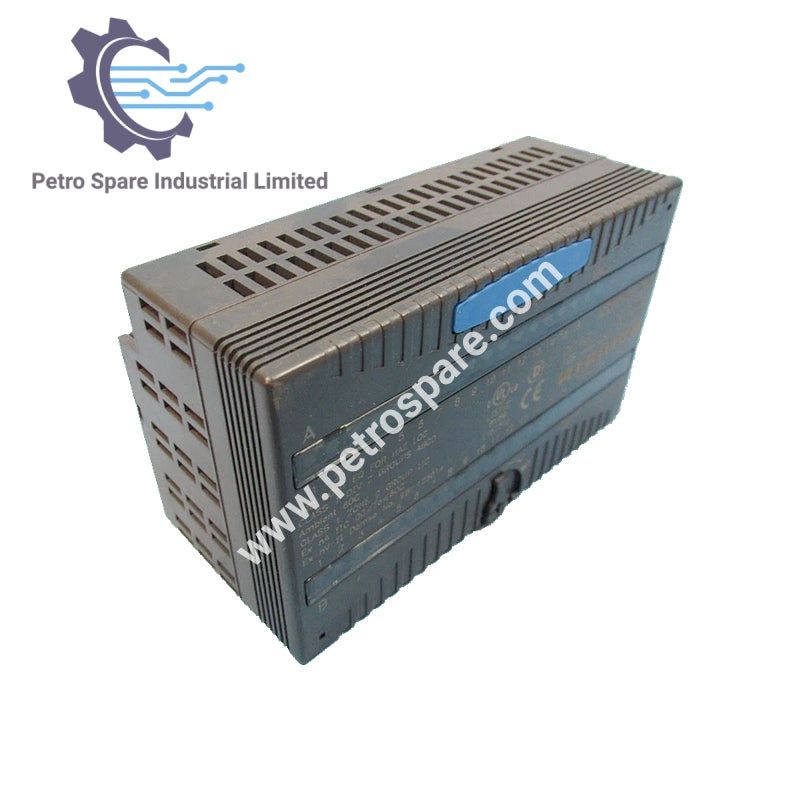

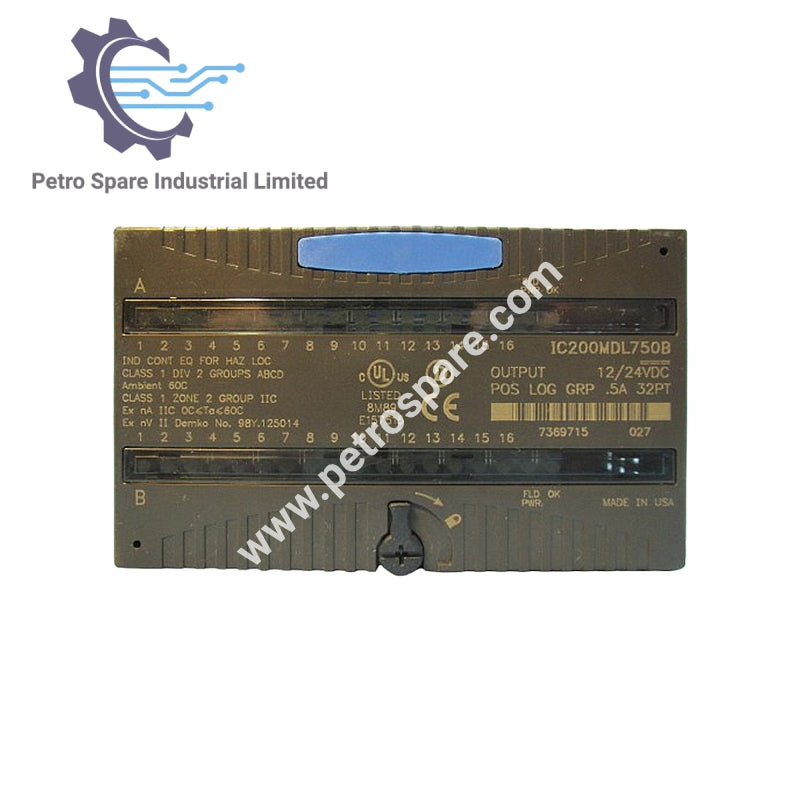

IC200MDL750B est un module de sortie VersaMax de GE Fanuc comportant 32 points de sortie discrets divisés en deux groupes de 16.

Caractéristiques de sortie

• Type de sortie : Sorties discrètes à logique positive (source)

• Points de sortie : 32 au total (2 groupes de 16)

• Commutation de charge : Commutation de charge positive vers l'alimentation CC

• Isolation : Groupes isolés, mais pas les points individuels

Spécifications électriques

• Plage de tension de fonctionnement : 10,2 à 30 V CC

• Tension nominale : 12 V ou 24 V CC (le fonctionnement en 12 V nécessite la version B ou plus récente)

• Consommation de courant du backplane : Jusqu'à 90 mA à 5 V

• Déclassement thermique : Points de sortie actifs limités en fonction des conditions

Câblage et installation

• Base porteuse : Compatible avec la famille IC200CHSxxx

• Câblage sur le terrain : Chaque groupe de 16 points dispose de bornes pour DC+ et DC-

• Charges inductives : Circuits de suppression externes recommandés

---
