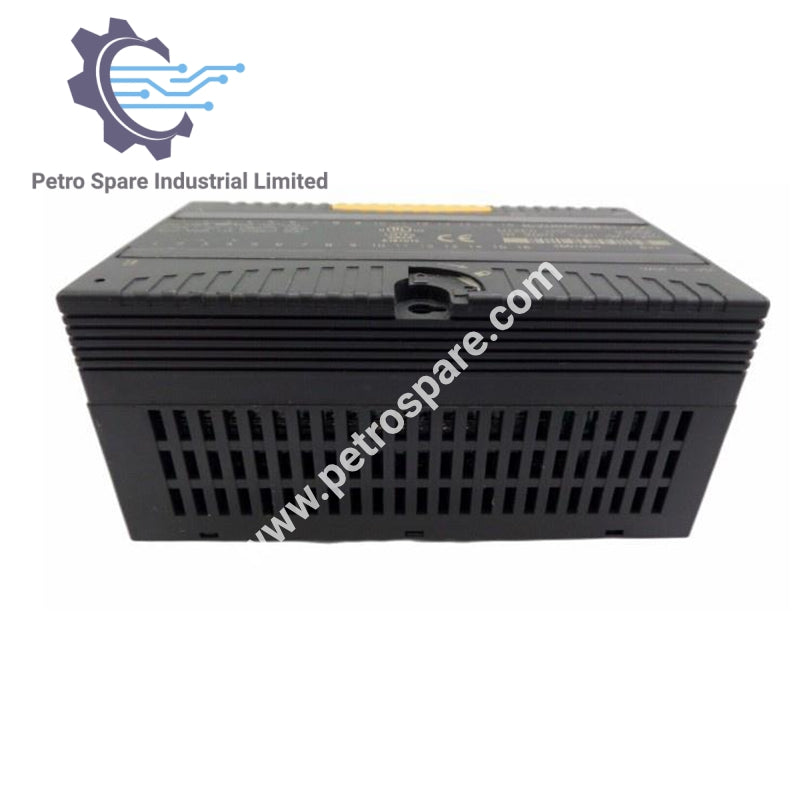

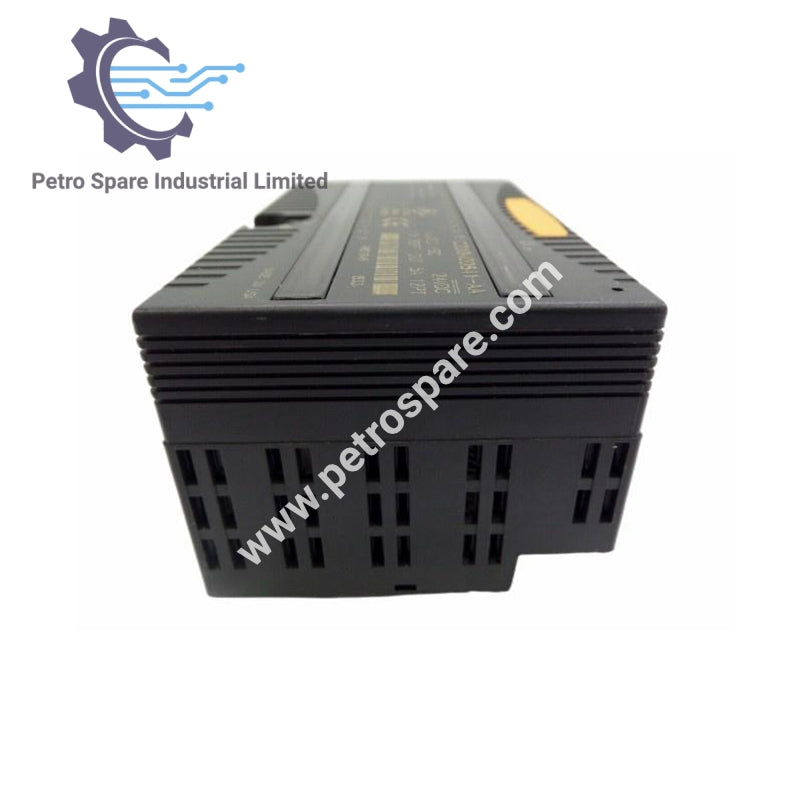

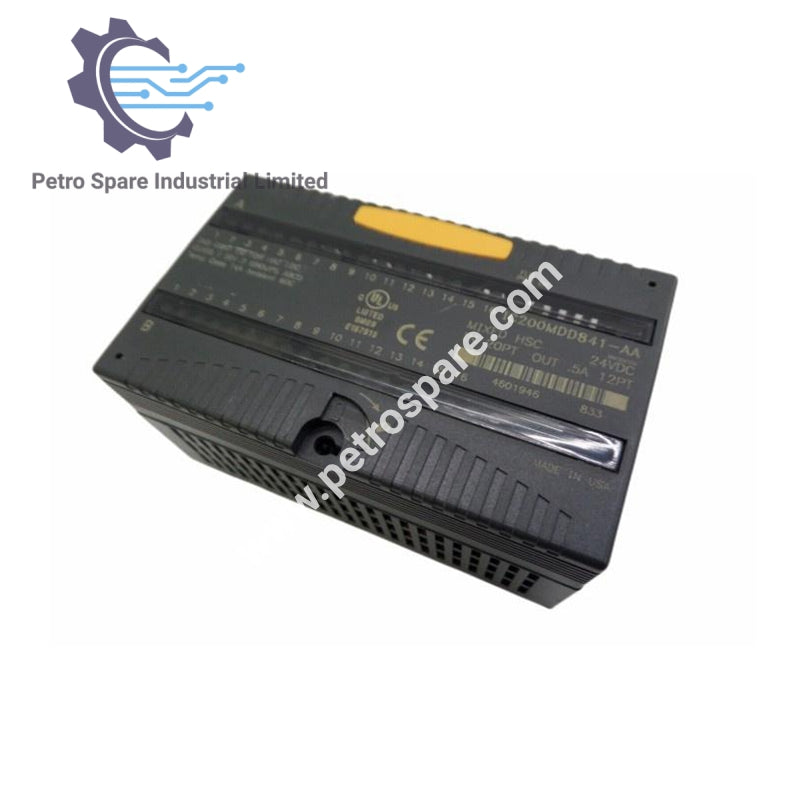

IC200MDD841

Aperçu

• Modèle: IC200MDD841

• Marque : GE Fanuc

• Type : Module de Compteur Haute Vitesse

• Série : VersaMax

Configuration des E/S

• Total des points E/S : 32 (configurable)

• Entrées : 20 logique positive

• Sorties : 12 logique positive

• Compteurs haute vitesse : 4 Type A (par défaut)

• E/S standard par défaut : 12 entrées, 8 sorties

Caractéristiques électriques

• Tension de fonctionnement : 24 VDC

• Consommation de courant : 30 mA

• Tension du backplane : 5 V

• Courant en état actif : 3–8 mA

• Courant en état désactivé : 0–0,5 mA

Performance

• Vitesse du signal d'impulsion : 80 kHz

• Modes de fonction : PWM, train d'impulsions, rampe, comptage haute vitesse

• Données d'état : jusqu'à 13 mots affichés

Indicateurs

• Indicateurs LED : voyants d'état embarqués

Dimensions

• Hauteur : 110 mm (4.3 in)

• Largeur : 66.8 mm (2.63 in)

• Profondeur : 50 mm (1.956 in)

---
