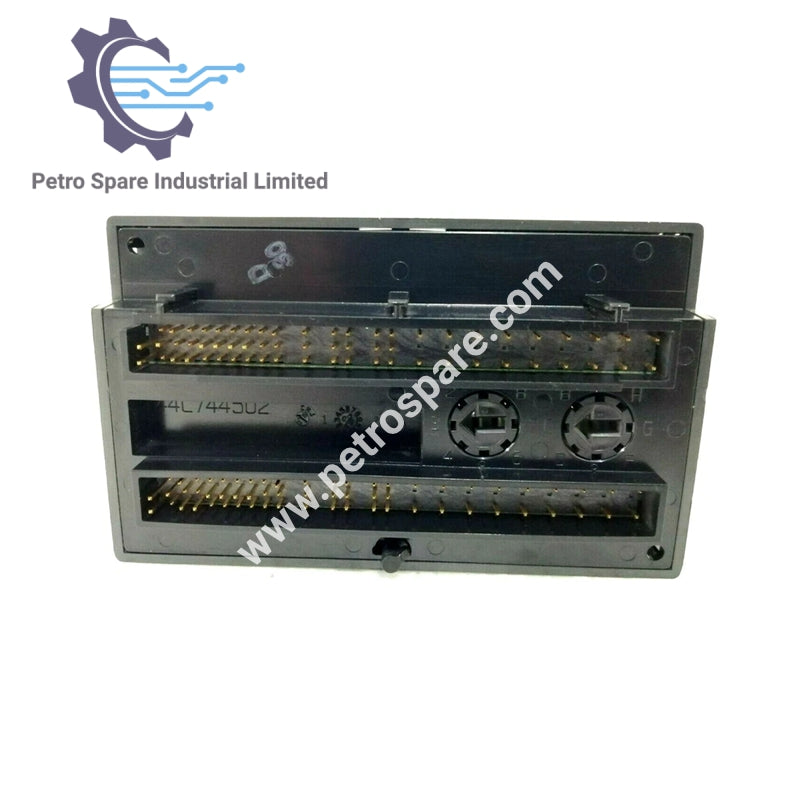

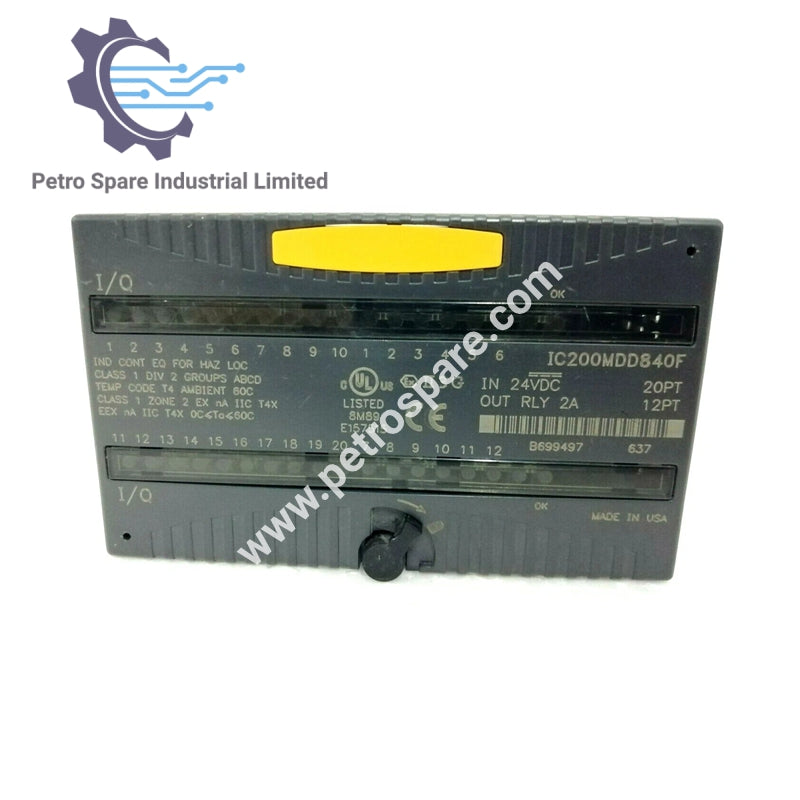

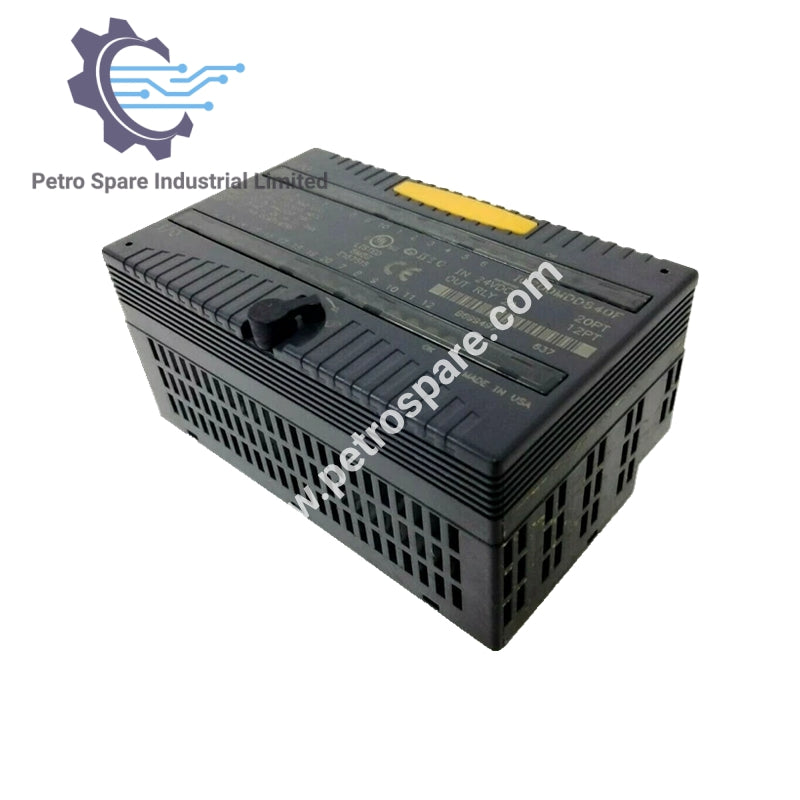

IC200MDD840

Description

• Modèle: IC200MDD840

• Marque : GE Fanuc

• Type : Module combiné d'entrée et sortie discrète

• Série : VersaMax

Spécifications E/S

• Nombre total de canaux E/S: 32

• Canaux d'entrée: 20

• Canaux de sortie: 12

• Type de sortie : Six contacts relais Forme A

• Type d'entrée : Logique positive / Source

• Isolation des canaux : Deux groupes de six sorties chacun

Caractéristiques électriques

• Tension d'entrée nominale : 24 VCC

• Plage de tension d'entrée : 0–30 VCC

• Courant en état activé : 2,0–5,5 mA

• Courant en état désactivé : 0–0,5 mA

• Plage de tension de sortie : 0–125 VCC et 0–265 VAC (47–63 Hz)

• Tensions de sortie nominales : 5/24/125 VCC ; 120/240 VAC

• Capacité de sortie de contact:

• Minimum : 10 mA par point

• Maximum (résistif) : 2,0 A à 5–265 VAC

• Maximum (résistif) : 2,0 A à 5–30 VCC

• Maximum (résistif) : 0,2 A à 31–125 VCC

Alimentation et indicateurs

• Alimentation externe : Identique aux tensions de sortie nominales

• Consommation de courant : 375 mA max

• Indicateurs LED : Indicateurs de canal individuel et LED OK

Dimensions

• Hauteur : 110 mm (4.3 in)

• Largeur : 66.8 mm (2.63 in)

• Profondeur : 50 mm (1.956 in)

---
