IC200ERM002G

Aperçu

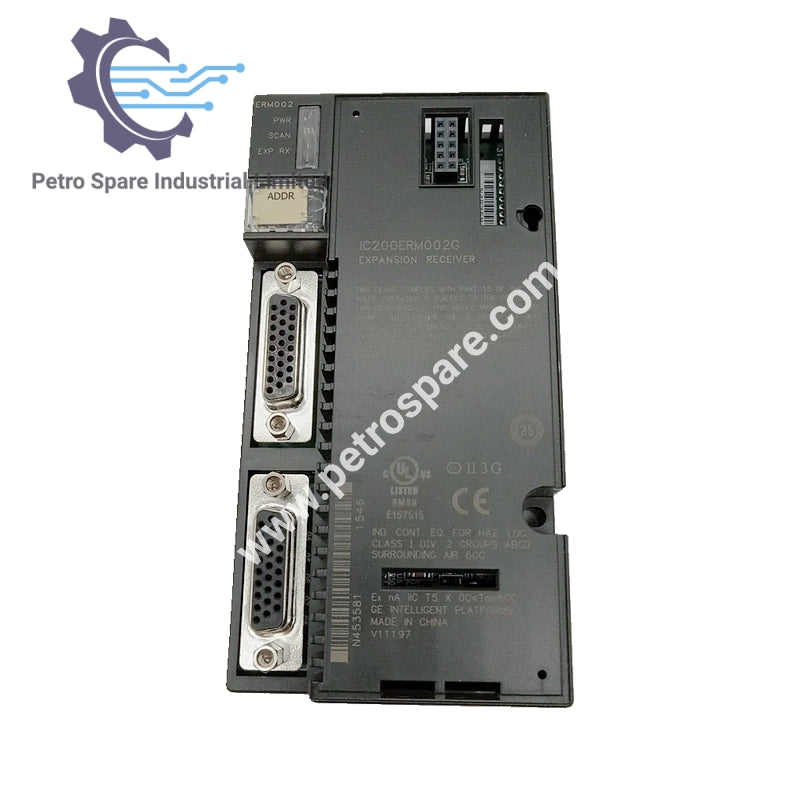

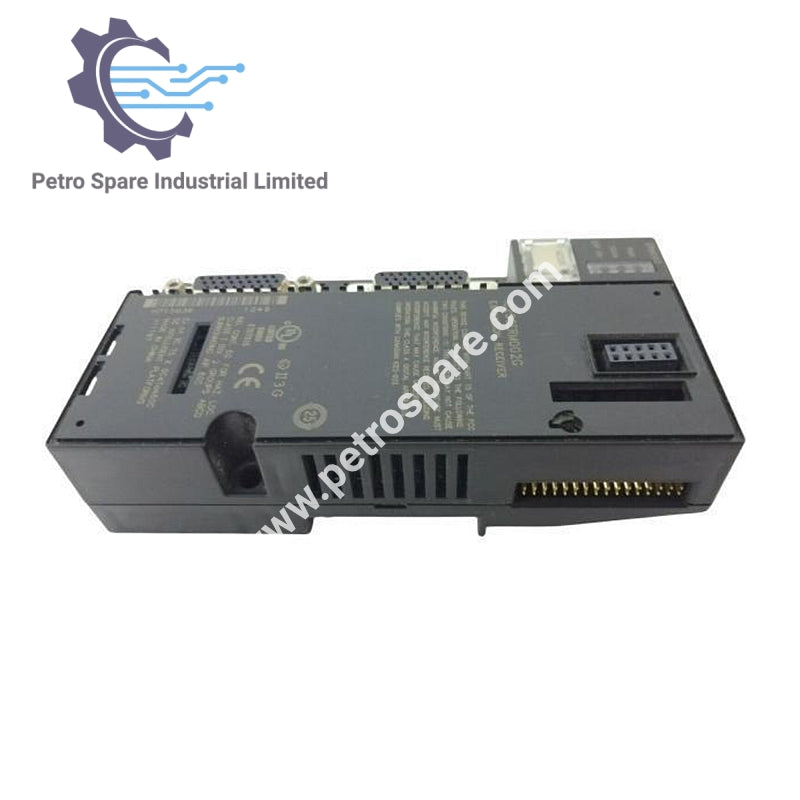

IC200ERM002G est un module récepteur d'extension non isolé de GE Fanuc, conçu pour étendre la fonctionnalité d'un automate programmable VersaMax ou d'une station E/S. Il supporte jusqu'à 7 racks, chacun avec 8 modules.

Caractéristiques principales

• Série : VersaMax

• Type de produit : Module récepteur d'extension non isolé

• Alimentation : Installée

• Compatibilité du système d'extension : Multi-rack/à extrémité unique

• Capacité maximale : 7 racks, 8 modules par rack

• Indicateurs LED : 3 voyants LED intégrés pour la surveillance du statut

Dimensions

• Largeur : 66,8 mm (2,63 pouces)

• Hauteur : 128 mm (5,04 pouces)

Transfert de données

• Vitesse : 5 Mbps ou 2,765 Mbps

• Longueur de câble (Multi-rack) : Maximum 15 mètres (50 pieds)

• Longueur de câble (à extrémité unique) : Maximum 1 mètre (3,3 pieds)

Consommation de courant

• Backplane 5V : 70 mA

• Backplane 3,3V : 20 mA

Ports et connexions

• Ports d'extension : 2 x connecteur femelle D à 26 broches

• Utilisation : Port supérieur pour câble d'extension entrant, port inférieur pour chaînage en guirlande ou connexion de terminaison

Alimentation et informations supplémentaires

• Exigence d'alimentation : Alimentation installée

• Alimentation supplémentaire : Si utilisée, doit être connectée à l'alimentation principale du module

---
