IC200CMM020-FA

Aperçu

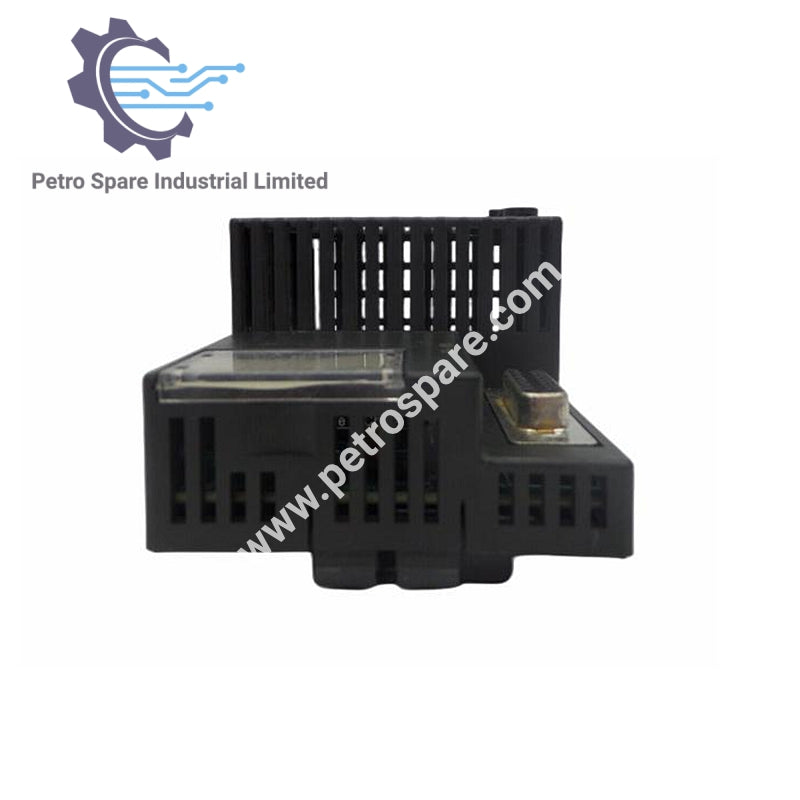

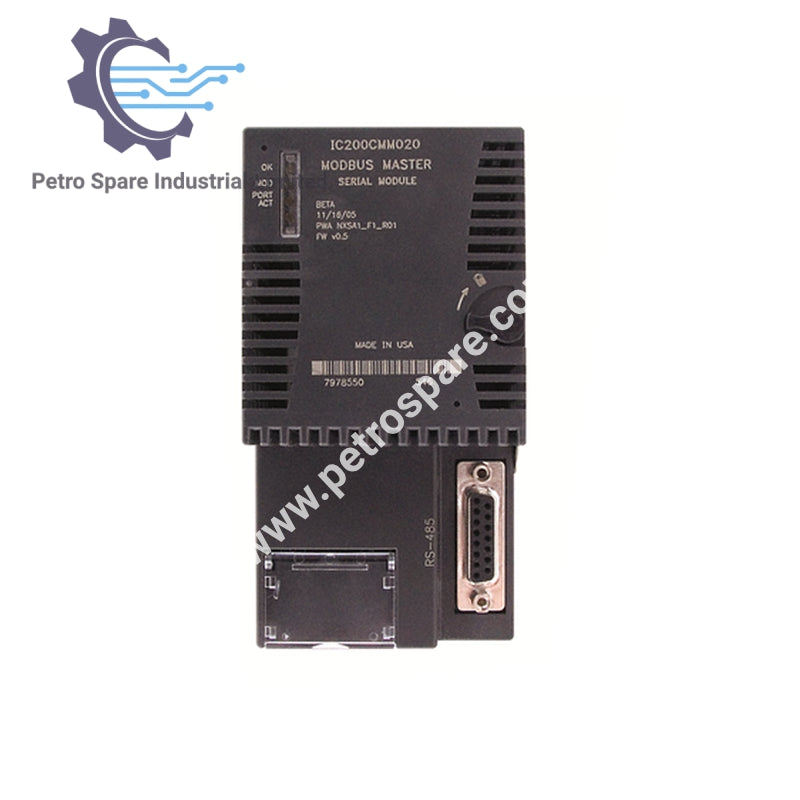

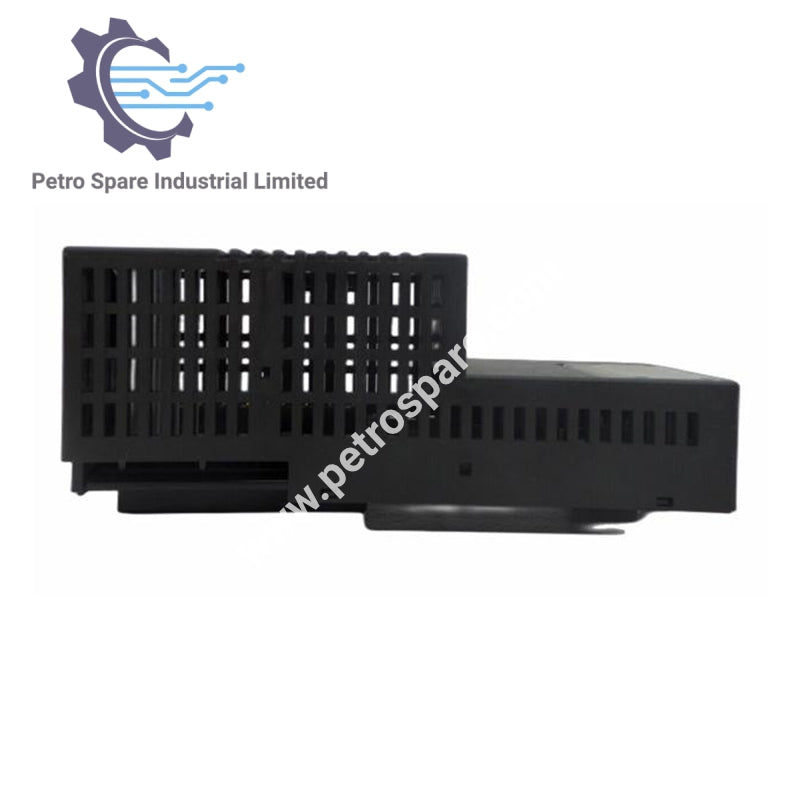

IC200CMM020-FA est un module maître Modbus GE Fanuc avec un port RS-485 unique, conçu pour fonctionner avec le IC200CHS006 Communications Carrier.

Spécifications techniques

• Type de module : Maître Modbus

• Type de NIU pris en charge : Genius et esclave PROFINET

• Nombre de modules de communication série : Jusqu'à 2 par station d'E/S Genius NIU

• Nombre d'esclaves RTU par module de communication série : 1 à 247

• Type de port série : RS-485, connecteur subminiature 'D' 15 broches (RS-232 via adaptateur IC690ACC901)

• Débit en bauds pris en charge : 1200, 2400, 4800, 9600 et 19200, semi-duplex ou duplex intégral

• Mémoire de commande COMMREQ (%AQ) :

• Minimum : 22 mots

• Maximum : 64 mots

• Commandes maître RTU :

• 65520 : Initialiser le port maître RTU

• 8000 : Effacer le statut de diagnostic maître RTU

• 8001 : Lire le statut de diagnostic maître RTU

• 8002 : Envoyer une requête de lecture/forçage/préréglage RTU

• 8003 : Envoyer une requête de diagnostic RTU

Alimentation et dimensions

• Consommation électrique :

• 460 mA maximum depuis la sortie 5 V

• 5 mA depuis la sortie +3,3 V

• Dimensions (L x H x P) :

• 110 mm (4,3 in) x 66,8 mm (2,63

Descriptions des options

• Statut du cycle de vie : Actif

• Requiert : IC200CHS006 Support de communication

---
