IC200CHS022

Présentation

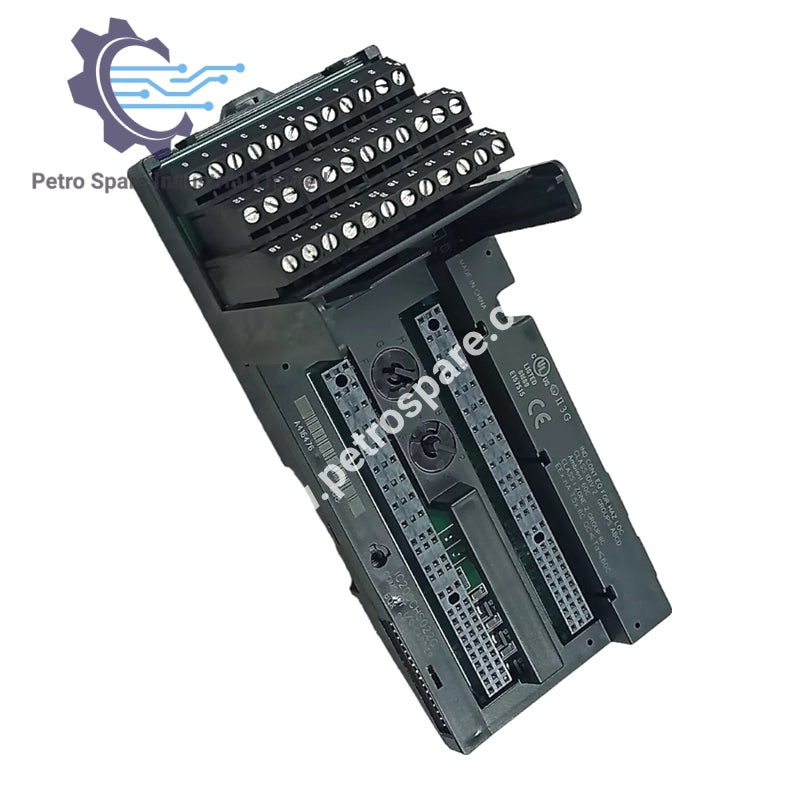

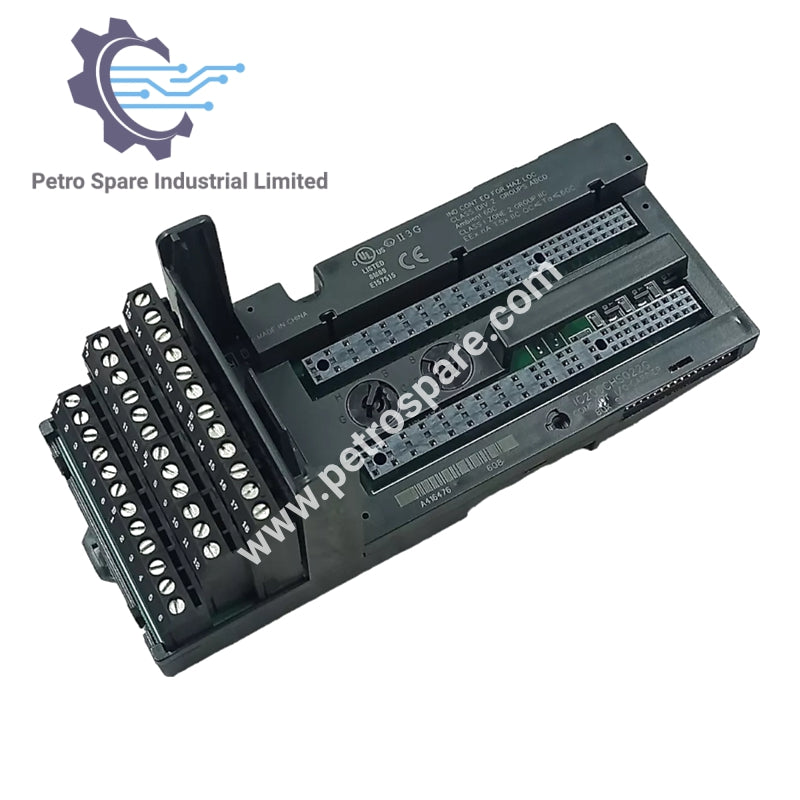

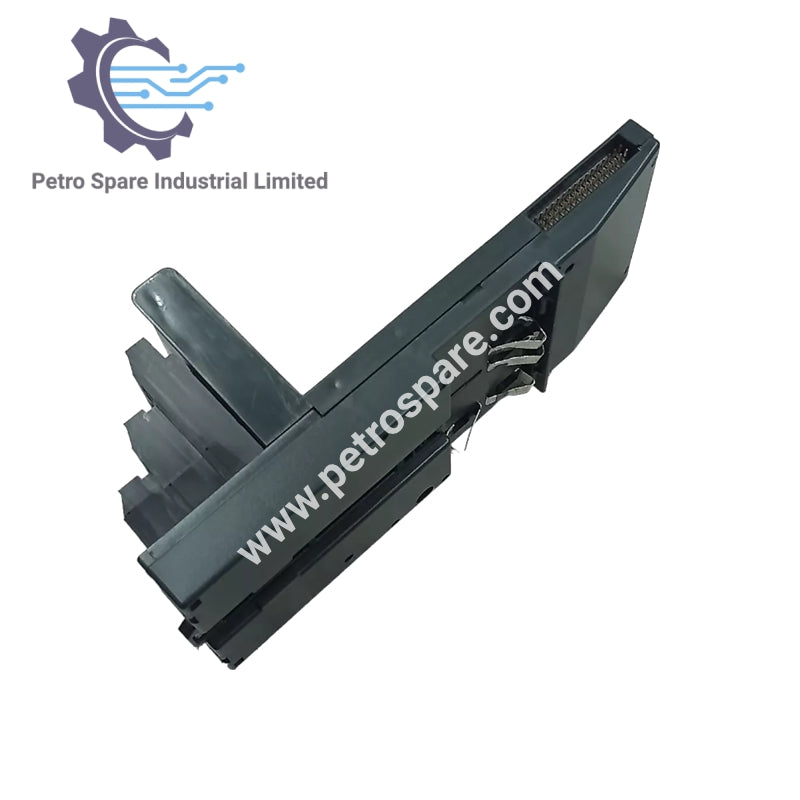

Le IC200CHS022 est un module porte-entrée/sortie compact de la série VersaMax de GE Fanuc. Il offre des options de câblage flexibles et prend en charge jusqu'à 36 bornes pour des applications industrielles.

Caractéristiques

• Style de module : Boîtier, porte-entrée/sortie compact
• Bornes : 36 bornes
• Montage : Montage sur rail DIN ou panneau
• Dimensions :
  • Hauteur : 167,89 mm
  • Longueur : 66,80 mm
  • Profondeur : 70 mm

Caractéristiques électriques

• Tension nominale : 0-264 VAC
• Courant par point : 2 A
• Courant par borne d'alimentation : 8 A
• Tension maximale par point : 264 V AC
• Tension transitoire : Jusqu'à 300 VAC

Câblage et compatibilité

• Section de fil :
  • Fil simple : AWG #14 à AWG #22
  • Fil double : AWG #18
• Modules compatibles : Tous les modules VersaMax

Domaines d'application

• Certifié pour : Classe I, Div. 2, Groupes A, B, C, D, et emplacements Classe 1 Zone 2.

Dégagements de montage

• Haut/Bas : 2 pouces (5,1 cm)
• Côté : 1 pouce (2,54 cm)

---
