IC200ALG331

Présentation du produit

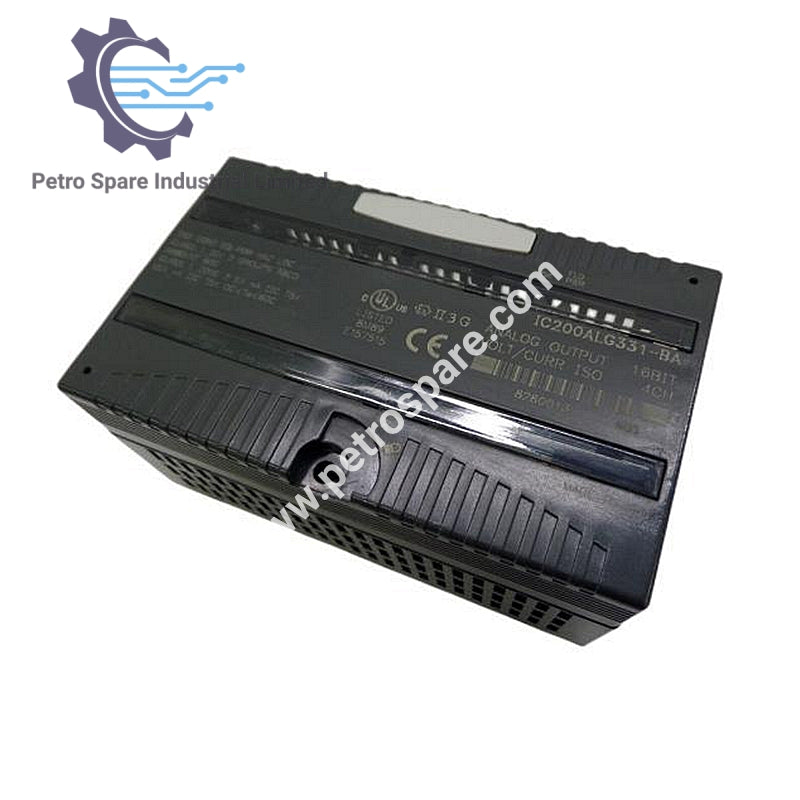

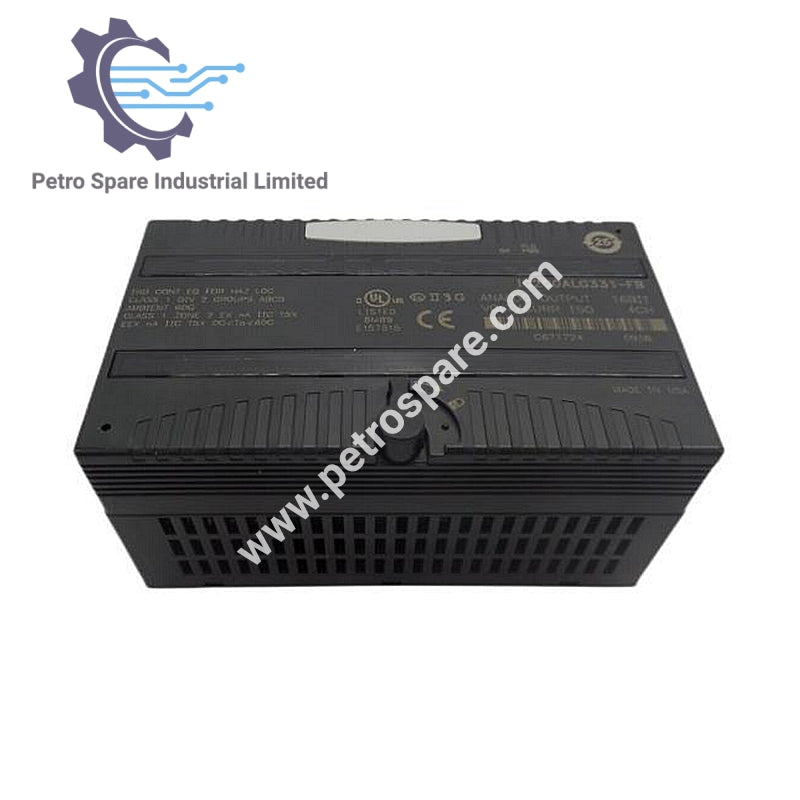

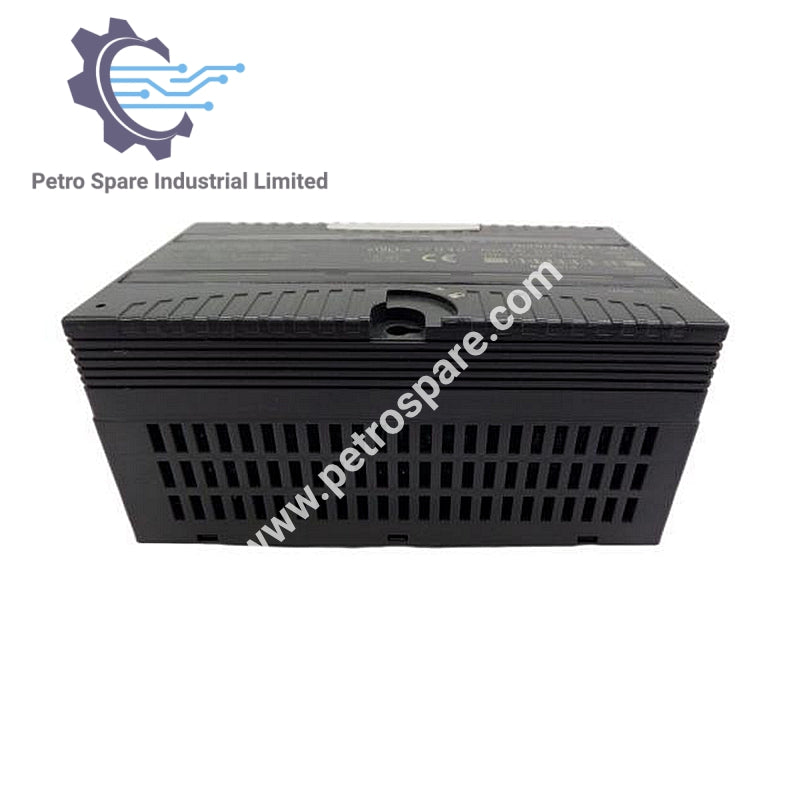

Le IC200ALG331 est un module de sortie analogique 16 bits 4 canaux GE Fanuc avec sorties tension/courant isolées.

Identification

• Canaux : 4 sorties

• Isolation : 250 VAC continu, 1500 VAC pendant 1 minute (entrée utilisateur vers logique, groupe à groupe, canal à canal)

Indicateurs & Alimentation

• Indicateurs LED : FLD PWR (logique et alimentation utilisateur), OK (état du module)

• Courant du backplane : sortie 5V 10 mA max, sortie 3,3V 115 mA max

• Alimentation externe : +19,5 à +30 VCC, 100 mA max plus courants de charge

Spécifications de sortie

• Plage en mode courant : 4–20 mA

• Plage en mode tension : ±10 VCC

• Précision : ±0,1 % de l’échelle complète à 25°C

• Coefficient de température : Courant 45–90 ppm/°C, Tension 30–60 ppm/°C

• Charge : Courant 0–1250 Ω, Tension ≥2 kΩ

• Résolution analogique : Courant 381 nA, Tension 381 µV

• Fréquence de mise à jour : 7 ms max

• Rejet de diaphonie : ≥70 dB

• Sortie par défaut : Maintenir le dernier état

Diagnostics

• Limite haute/basse

• Surtension/sous-tension

• Fil ouvert

• Perte d’alimentation de terrain

• Défaillance de mémoire non volatile

---
